Schnellstartanleitung

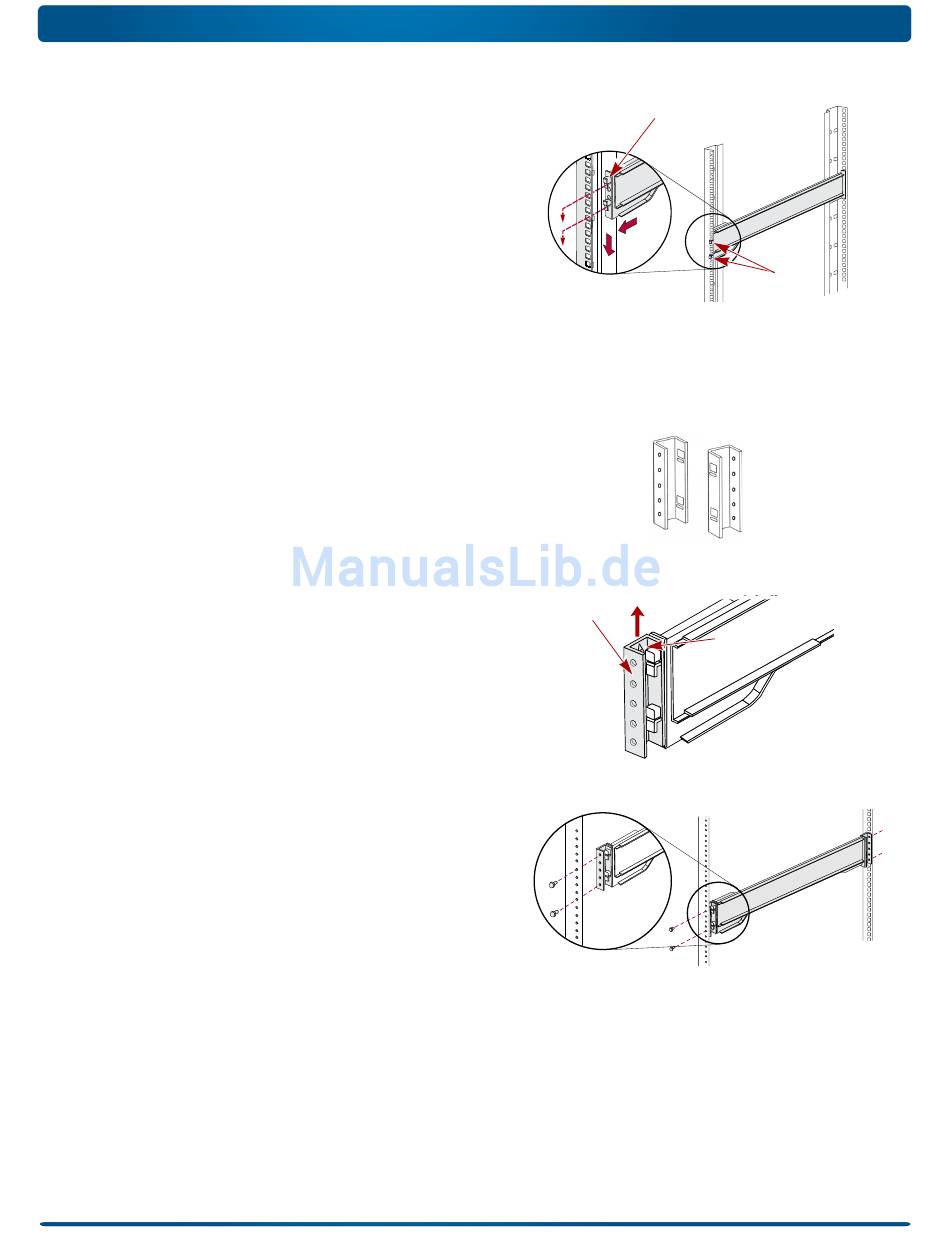

b. Setzen Sie die Halterungsvorderseite auf die Rack-
Schiene und drücken Sie sie nach unten, so dass die
Haken greifen und die Fixierlaschen einrasten.
Die federbelasteten Fixierlaschen schieben sich dann in
die Bohrungen hinein und verhindern, dass sich die
Schiene löst.
c. Schieben Sie das hintere Segment der Halterung nach
hinten, bis die Haken sich an den entsprechenden
Bohrungen befinden.
d. Setzen Sie die Halterungsrückseite auf die Rack-Schiene
und drücken Sie sie nach unten, so dass die Haken
greifen und die Fixierlaschen einrasten.
2. Wiederholen Sie
Schritt 1
Führungsschiene.
3. Überprüfen Sie, ob die Schienen waagerecht und gerade
sind.
Fahren Sie mit
„Installation des Geräts im Rack"
Montage des Racks mit Rundlochung
Vor der Installation der Schienen am gewindelosen Rack mit
Rundlochung müssen die Rundloch-Schienenkit-Adapter an den
Enden der äußeren Schienen montiert werden.
1. Befestigen Sie die Adapter an beiden Enden der Schiene:
a. Positionieren Sie den Adapter mit der Prägung „A" an der
Vorderseite der linken äußeren Schiene (das Ende mit
der Bildmarke).
HINWEIS: Stellen Sie sicher, dass die Prägung nach oben zeigt
und die quadratischen Adapterlöcher mit den Haken der äußeren
Schiene fluchten.
b. Drücken Sie den Adapter auf die Haken and schieben Sie
ihn nach oben, bis er mit einem Klicken einrastet.
HINWEIS: Die Arretierknöpfe der Schiene schnappen in die
quadratischen Bohrungen.
c. Wiederholen Sie
Adapter (mit der Prägung „B").
2. Positionieren Sie die linke Schiene (auf das Rack gesehen)
im Rack, so dass die Adapterlochung mit den verwendeten
Rack-Löchern vorne links fluchtet.
3. Befestigen Sie die Vorderseite der Schiene mit den
Schrauben aus dem Satz am Rack.
4. Schieben Sie das hintere Schienensegment nach hinten,
bis die hinteren Adapterlöcher mit den verwendeten
Löchern fluchten.
5. Befestigen Sie die Rückseite der Schiene mit den
Schrauben aus dem Satz am Rack.
6. Wiederholen Sie
Schritt 1–5
7. Überprüfen Sie, ob die Schienen waagerecht und gerade
sind.
Setzen Sie die Installation mit
fort.
10400288-002-DE 03/2011
für die Montage der rechten
fort.
Schritt a–b
für den linken hinteren
für die rechte Schiene.
„Installation des Geräts im Rack"
©2010-11 Overland Storage, Inc.
Fixierlasche
A
(Vorne)
Adapter
Prägung „A"
Haken
B
(Hinten)
Seite 3 von 8
