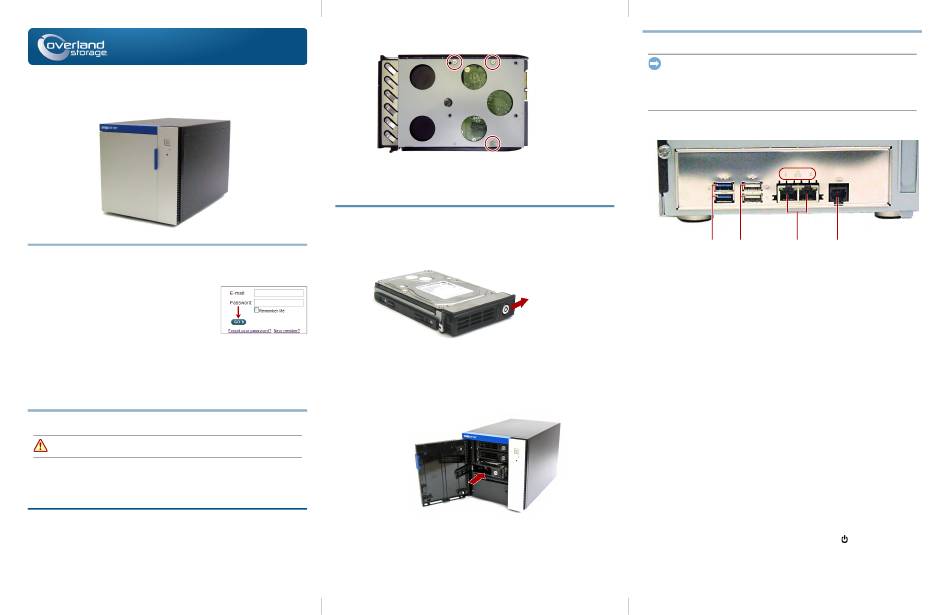

Overland Storage 10400682-001SnapServer Kurzanleitung

Kurzanleitung
10400682-001SnapServer ®
Desktop-Speichergerät
Schritt 1
Ihre Garantie zu aktivieren, ist äußerst wichtig. Technische Unterstützung und
Garantie sind erst nach Aktivierung der Garantie verfügbar:
1. Gehen Sie zu http://www.overlandstorage.com/ und
wählen Sie Service & Support (Service und Support) >
My Products (Meine Produkte).
2. Füllen Sie unter Site Login (Anmeldung) die
Felder E-mail Address (E-Mail-Adresse) und
Password (Kennwort) aus und klicken Sie auf GO.
3. Klicken Sie auf Register New Product (Neues Produkt registrieren).
4. Geben Sie die Informationen (einschließlich Seriennummer) ein und klicken Sie
auf Submit (Senden).
HINWEIS: Sie erhalten eine Bestätigungs-E-Mail von Overland mit Anweisungen, wie der
Registrierungsprozess abgeschlossen wird.
Schritt 2
WARNUNG:
Um das Risiko eines elektrischen Schlags oder Schäden am Gerät zu
vermeiden, ziehen Sie stets den Netzstecker, bevor Sie an der Einheit arbeiten.
Optionale interne Komponenten wie eine PCIe-Karte oder ein zusätzliches DIMM
müssen installiert werden, bevor Sie fortfahren. Lesen Sie die Installationsanweisungen
und Warnhinweise, die den Add-on-Komponenten beigefügt sind.
Schritt 3
Das Gerät kann bis zu vier Festplattenlaufwerke aufnehmen. Die Laufwerke müssen
in den leeren Laufwerksträgern aus dem Lieferumfang des Gerätes installiert werden.
1. Suchen Sie die drei Löcher an der Unterseite des Laufwerks.
Richten Sie diese Löcher an den drei Löchern an der Unterseite der
Laufwerksträger aus. Führen Sie das Laufwerk in dieser Ausrichtung in den
Laufwerksträger ein.
–1–
2. Schieben Sie das Laufwerk in die leere Laufwerkshalterung und richten Sie die
drei Löcher an der Unterseite des Trägers mit den Löchern am Laufwerk aus.
*10400682­001*
10400682-001
3. Befestigen Sie das Laufwerk mit den mitgelieferten Schrauben am Träger.
4. Wiederholen Sie die
Schritt 4
Der Griffmechanismus muss gelöst werden, um die Laufwerksträger im Desktop-
Speichergerät einzubauen.
HINWEIS: Laufwerke müssen immer vom oberen Schacht aus nach unten installiert werden.
Eingeben
Eingeben
1. Schieben Sie die Entriegelungstaste auf dem Träger nach rechts.
Die Verriegelung auf der Vorderseite des Trägers wird gelöst und der Griff wird
ausgefahren.
2. Legen Sie den Träger auf einer sicheren Fläche ab.
3. Positionieren Sie bei geöffneter Tür ein Laufwerk vor den obersten leeren Schacht.
4. Schieben Sie das Laufwerk soweit wie möglich in den Schacht.
5. Bringen Sie den Griff in eine geschlossene Position, bis er einrastet, damit das
Laufwerk fixiert wird.
6. Wiederholen Sie die
7. Schließen Sie die Tür.
Schritte 1-3 für jedes verbleibende Laufwerk.
Nach rechts
schieben
Träger hineinschieben
Schritte 1-5 für alle anderen zu installierenden Laufwerke.
–2–
Schritt 5
WICHTIG: Die Speed/Duplex-Einstellung (Geschwindigkeit/Duplex) der Ethernet-Anschlüsse
eines Desktop-Speichergerät ist standardmäßig auf „Autonegotiate" (Automatische
Erkennung) festgelegt. Der Switch oder Hub, an dem der Desktop-Speichergerät angeschlossen
ist, muss ebenfalls auf „Autonegotiate" (Automatische Erkennung) eingestellt sein. Anderenfalls ist
mit einem deutlich geringeren Netzwerkdurchsatz bzw. mit einer schlechten Verbindung zum
XSD 40 zu rechnen.
Sämtliche Kabel- und Netzanschlüsse sowie die Lüftung befinden sich an der
Rückwand des Desktop-Speichergerät.Schließen Sie die Kabel wie folgt an:
1 2 3
1 – USB 3.0-Anschlüsse (2 blaue) 3 – Ethernet-Anschlüsse (2)
2 – USB 2.0-Anschlüsse (2 weiße) 4 – Serieller Anschluss*
*
Nur zur Verwendung durch den technischen Support.
1. Stellen Sie die Einheit auf die vorgesehene sichere Fläche.
2. Verbinden von Ethernet 1 mit einem Netzwerk.
Verwenden Sie ein Cat-5e-Kabel (oder besser), um Ethernet 1 am Gerät mit
einem Gigabit Ethernet-Switch in demselben LAN wie das zur SnapServer
Desktop-Speichergerät-Verwaltung verwendete Hostsystem zu verbinden.
3. Stecken Sie, falls gewünscht, ein zweites Netzwerkkabel in Ethernet 2.
HINWEIS: Um die Netzwerkverbindung nutzen zu können (Lastenausgleich oder
Ausfallsicherung), müssen beide Datenanschlüsse (Ethernet 1 und 2) physikalisch mit
dem Netzwerk verbunden sein. Verbinden Sie sie für den Lastenausgleich mit demselben
Switch in demselben Subnetz, wobei der Switch auf „Autonegotiate" (Automatische
Erkennung) gestellt ist. Zur Ausfallsicherung schließen Sie diesen an unterschiedliche
Switches im gleichen Subnetz an.
4. Wenn Sie einen RDX-Wechseldatenträger einsetzen, befolgen Sie die
Anweisungen aus dem Lieferumfang des Produktes und verwenden Sie die blauen
USB 3.0-Anschlüsse.
5. Verbinden Sie beide Stromkabel mit den AC-Steckdosen am Desktop-
Speichergerät.
6. Stecken Sie das Stromkabel in eine unterbrechungsfreie Stromversorgung oder
eine entsprechend geerdete Wechselstromquelle.
7. Bei Verwendung von USV-Geräten der Marke APC stecken Sie das USB-Kabel
des USV-Geräts in den USB-Anschluss an der Rückwand des SnapServer.
HINWEIS: SnapServer sind für den Einsatz mit USB- oder netzwerkbasierten USV-Geräten
der Marke APC ausgelegt, um im Falle eines Stromausfalls automatisch ordnungsgemäß
herunterzufahren. Konfigurieren Sie die APC-Einheit sowohl im Web Management
Interface als auch auf der APC-Benutzeroberfläche.
8. Drücken Sie kurz auf den vorderen Ein-/Aus-Schalter (
einzuschalten.
–3–
4
), um die Einheit
