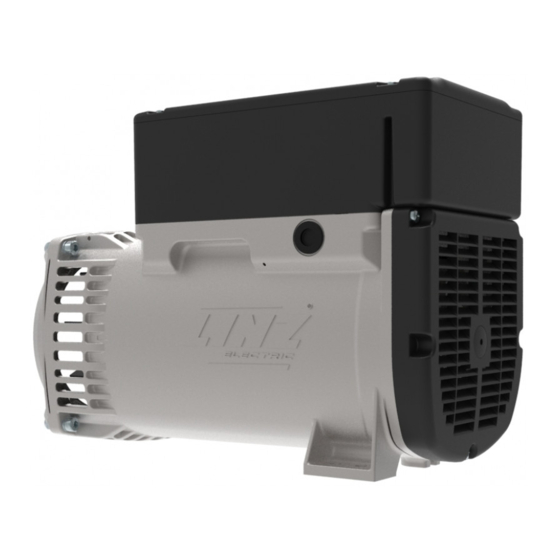

E1S
Istruzioni per l'uso e manutenzione
IT
ALTERNATORI
Istruzioni originali
EN
Operation and maintenance
ALTERNATORS
With translation of the original instructions
Instrucciones para el uso y mantenimiento
ES
ALTERNADORES
Con la traducción de istrucciones originales
FR
Mode d'emploi et d'entretien
ALTERNATEURS
Avec la traduction de instructions d'origine
Gebrauchs und wartungsanleitung
DE
GENERATOREN
Mit Übersetzung der ursprünglichen Anweisungen
L'INSTALLAZIONE DEVE ESSERE EFFETTUATA SOLO DA
PERSONALE AUTORIZZATO DALLA LINZ ELECTRIC SPA
THE INSTALLATION MUST BE PERFORMED ONLY BY
PERSONNEL AUTHORIZED BY LINZ ELECTRIC SPA
LA INSTALACIÓN DEBE SER REALIZADA SÓLO POR
PERSONAL AUTORIZADO POR LINZ ELECTRIC SPA
L'INSTALLATION DOIT ÊTRE EFFECTUÉE UNIQUEMENT PAR
DU PERSONNEL AUTORISÉ PAR LINZ ELECTRIC SPA
DIE INSTALLATION DARF NUR DURCH AUTORISIERTES PERSONAL
ERFOLGEN VON LINZ ELECTRIC SPA
REVISIONE 2022.2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Linz electric E1S
Inhaltszusammenfassung für Linz electric E1S
- Seite 1 Con la traducción de istrucciones originales Mode d’emploi et d’entretien L’INSTALLATION DOIT ÊTRE EFFECTUÉE UNIQUEMENT PAR ALTERNATEURS DU PERSONNEL AUTORISÉ PAR LINZ ELECTRIC SPA Avec la traduction de instructions d’origine Gebrauchs und wartungsanleitung DIE INSTALLATION DARF NUR DURCH AUTORISIERTES PERSONAL...
