Mapa del sistema: Vistas frontal, izquierda y derecha

1
2
3
4
10
11

Expulsión de emergencia del
disco A
Si necesita expulsar un disco manual-
mente (p. ej. por un corte de corriente in-
esperado) puede introducir la punta de
un clip en el orificio de expulsión de emer-
gencia. No utilice la punta de un lápiz u
otros objetos que puedan romperse y
quedar atrapados en el orificio.
Recalentamiento
Para evitar que su ordenador se reca-
liente compruebe que nada bloquea
la(s) rejilla(s) con el equipo encendido.
74
Parte frontal
Lateral izquierdo
6
5
Lateral derecho
12
12
1. Indicadores LED
2. Lector de tarjetas Multi en 1
3. Conector de entrada DC
4. Conector LAN RJ-45
5. Puerto para monitor externo
6. Puerto USB 3.0 (USB 3.1 Gen 1)
Tipo-C
7. Rejilla
8. Puerto de salida de HDMI
9. Puerto USB 3.0 (USB 3.1 Gen 1)
Tipo-A
7
13

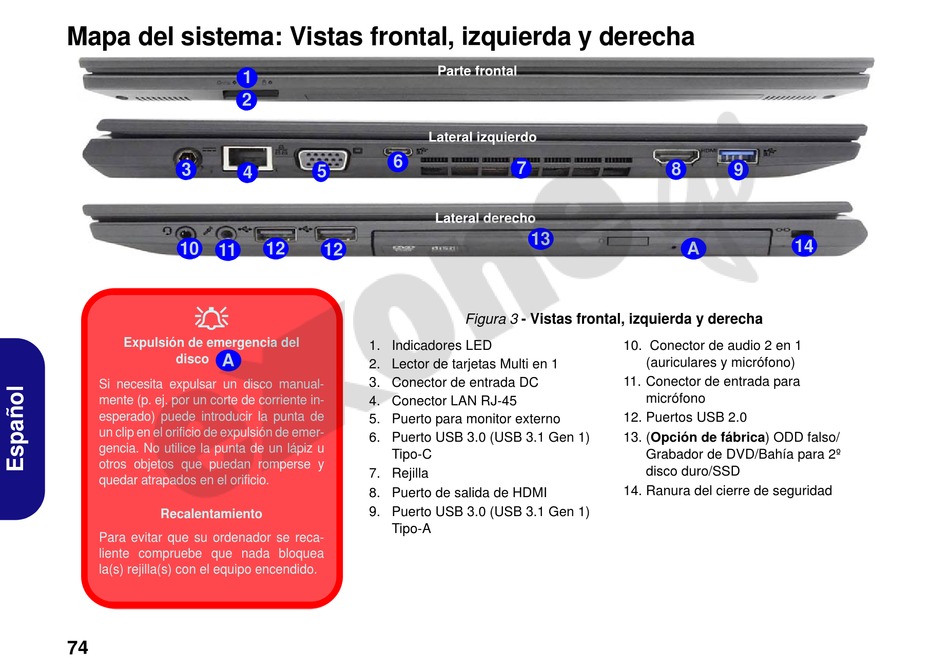

Figura 3 - Vistas frontal, izquierda y derecha
10. Conector de audio 2 en 1
11. Conector de entrada para
12. Puertos USB 2.0
13. (Opción de fábrica) ODD falso/
14. Ranura del cierre de seguridad
8
9
14
A
(auriculares y micrófono)
micrófono
Grabador de DVD/Bahía para 2º
disco duro/SSD
