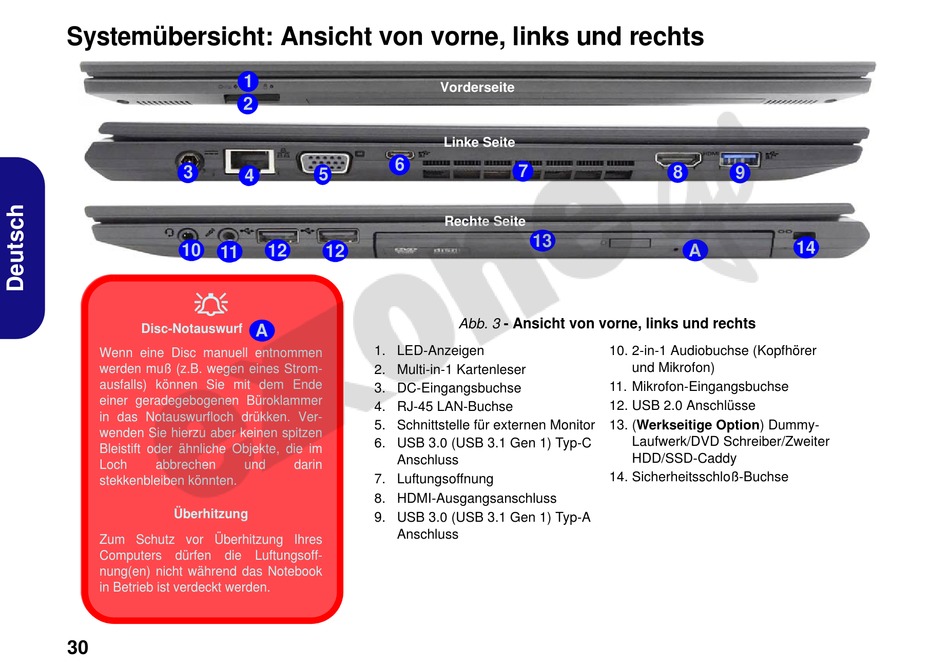

Systemübersicht: Ansicht von vorne, links und rechts
1
2
3
4
10
11

Disc-Notauswurf
Wenn eine Disc manuell entnommen
werden muß (z.B. wegen eines Strom-
ausfalls) können Sie mit dem Ende
einer geradegebogenen Büroklammer
in das Notauswurfloch drükken. Ver-
wenden Sie hierzu aber keinen spitzen
Bleistift oder ähnliche Objekte, die im
Loch abbrechen und
stekkenbleiben könnten.
Überhitzung
Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoff-
nung(en) nicht während das Notebook
in Betrieb ist verdeckt werden.
30
6
5
12 12
A
1. LED-Anzeigen
2. Multi-in-1 Kartenleser
3. DC-Eingangsbuchse
4. RJ-45 LAN-Buchse
5. Schnittstelle für externen Monitor
6. USB 3.0 (USB 3.1 Gen 1) Typ-C
Anschluss
darin
7. Luftungsoffnung
8. HDMI-Ausgangsanschluss
9. USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschluss
Vorderseite
Linke Seite
7
Rechte Seite
13
Abb. 3 - Ansicht von vorne, links und rechts
10. 2-in-1 Audiobuchse (Kopfhörer
11. Mikrofon-Eingangsbuchse
12. USB 2.0 Anschlüsse
13. (Werkseitige Option) Dummy-
14. Sicherheitsschloß-Buchse
8
9
14
A
und Mikrofon)
Laufwerk/DVD Schreiber/Zweiter
HDD/SSD-Caddy
