Descrizione Del Sistema: Vista Anteriore, Sinistra E Destra - exone go Handbuch

Descrizione del sistema: Vista anteriore, sinistra e destra

3
4
10
11

Espulsione di emergenza del disco
Se si desidera estrarre manualmente un disco
(per esempio a causa di un'inaspettata interru-
zione dell'alimentazione) è possibile spingere
l'estremità di una graffetta per carta raddrizzata
nel foro di espulsione di emergenza. Non usare
una matita appuntita o un oggetto analogo che
potrebbe rompersi oppure rimanere incastrato
nel foro.
Surriscaldamento
Per prevenire il surriscaldamento del computer,
accertarsi che non vi sia nulla che ostruisca la
(le) ventola (ventole) durante l'uso del computer.
96
1
Lato anteriore
2
6
5
12
12
A
1. Indicatori LED
2. Lettore di schede Multi-in-1
3. Jack di ingresso DC
4. Jack di rete tipo RJ-45
5. Porta per monitor esterno
6. Porta USB 3.0 (USB 3.1 Gen 1)
7. Ventola
8. Porta uscita HDMI
9. Porta USB 3.0 (USB 3.1 Gen 1)
Lato sinistro
7
Lato destro
13

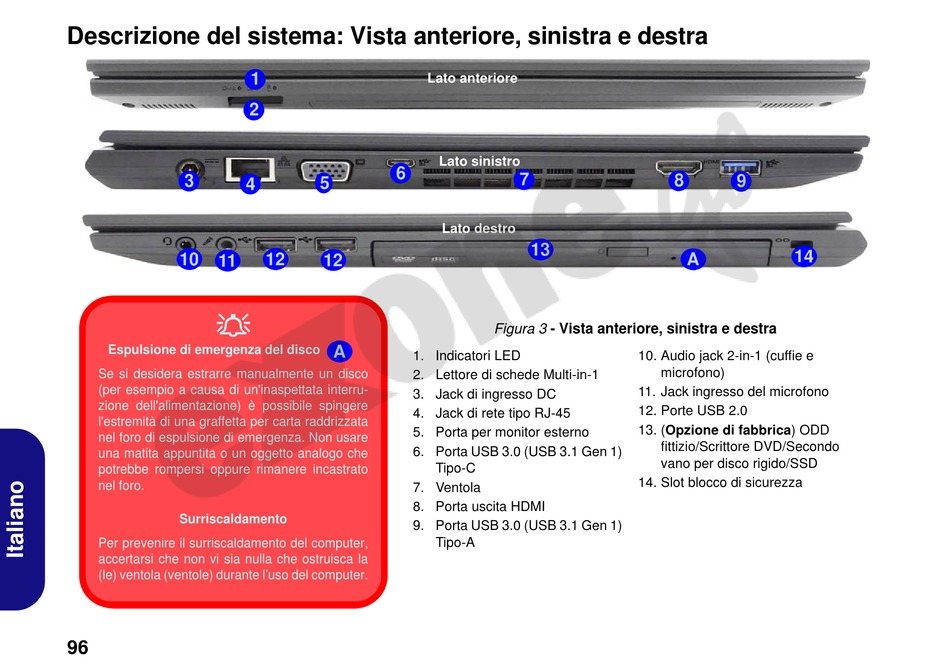

Figura 3 - Vista anteriore, sinistra e destra
Tipo-C
Tipo-A
8 9
14
A
10. Audio jack 2-in-1 (cuffie e
microfono)
11. Jack ingresso del microfono
12. Porte USB 2.0
13. (Opzione di fabbrica) ODD
fittizio/Scrittore DVD/Secondo
vano per disco rigido/SSD
14. Slot blocco di sicurezza
