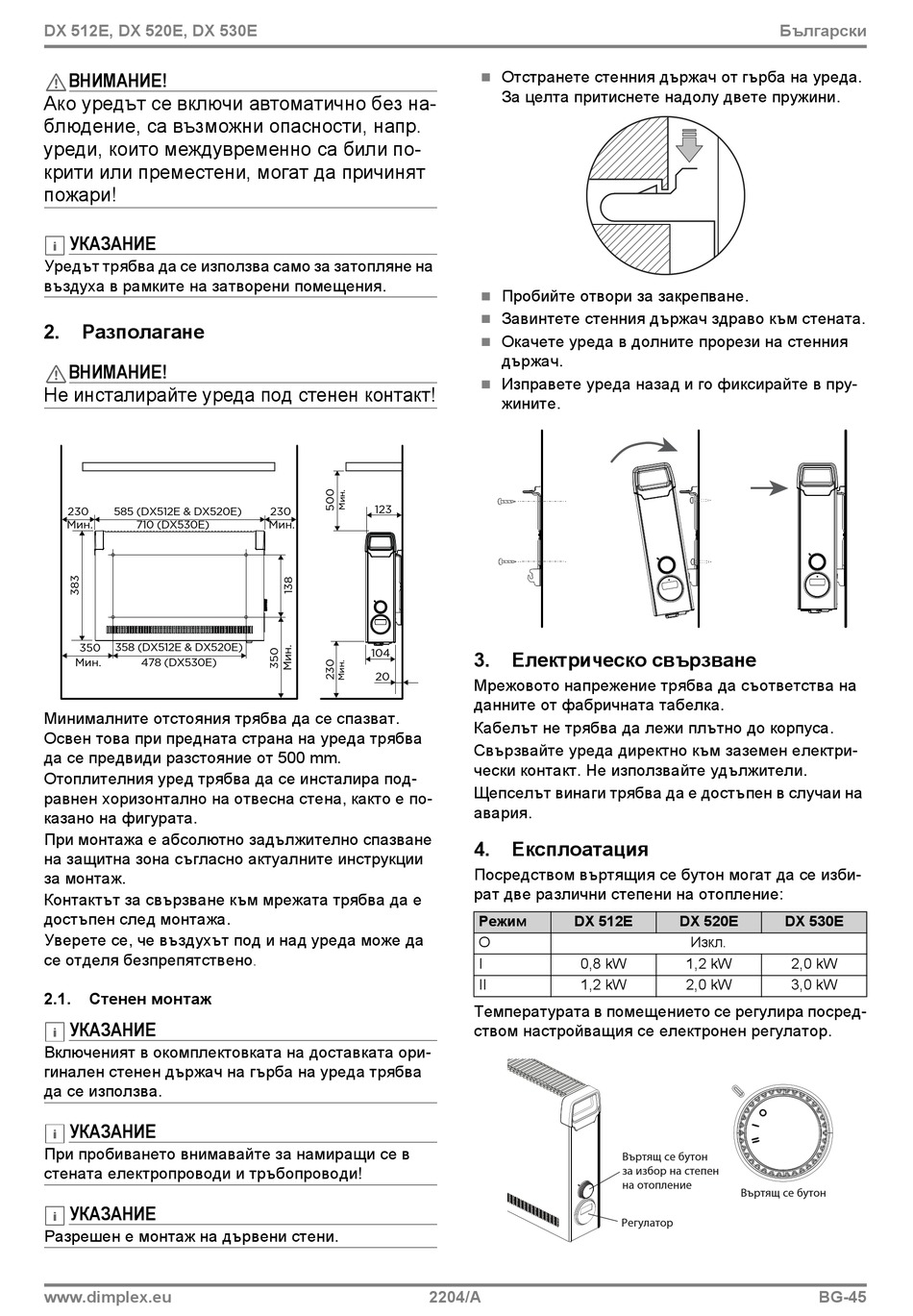

DX 512E, DX 520E, DX 530E
ВНИМАНИЕ!
Ако уредът се включи автоматично без на-
блюдение, са възможни опасности, напр.
уреди, които междувременно са били по-
крити или преместени, могат да причинят
пожари!
УКАЗАНИЕ
Уредът трябва да се използва само за затопляне на
въздуха в рамките на затворени помещения.
2. Разполагане
ВНИМАНИЕ!
Не инсталирайте уреда под стенен контакт!
230 585 (DX512E & DX520E)
Мин. 710 (DX530E)
350 358 (DX512E & DX520E)
Мин. 478 (DX530E)
Минималните отстояния трябва да се спазват.
Освен това при предната страна на уреда трябва
да се предвиди разстояние от 500 mm.
Отоплителния уред трябва да се инсталира под-
равнен хоризонтално на отвесна стена, както е по-
казано на фигурата.
При монтажа е абсолютно задължително спазване
на защитна зона съгласно актуалните инструкции
за монтаж.
Контактът за свързване към мрежата трябва да е
достъпен след монтажа.
Уверете се, че въздухът под и над уреда може да
се отделя безпрепятствено
2.1. Стенен монтаж
УКАЗАНИЕ
Включеният в окомплектовката на доставката ори-
гинален стенен държач на гърба на уреда трябва
да се използва.
УКАЗАНИЕ
При пробиването внимавайте за намиращи се в
стената електропроводи и тръбопроводи!
УКАЗАНИЕ
Разрешен е монтаж на дървени стени.
www.dimplex.eu
123
230
Мин.
104
20
.
Отстранете стенния държач от гърба на уреда.

За целта притиснете надолу двете пружини.
Пробийте отвори за закрепване.

Завинтете стенния държач здраво към стената.

Окачете уреда в долните прорези на стенния

държач.
Изправете уреда назад и го фиксирайте в пру-

жините.
3. Електрическо свързване
Мрежовото напрежение трябва да съответства на
данните от фабричната табелка.
Кабелът не трябва да лежи плътно до корпуса.
Свързвайте уреда директно към заземен електри-
чески контакт. Не използвайте удължители.
Щепселът винаги трябва да е достъпен в случаи на
авария.
4. Експлоатация
Посредством въртящия се бутон могат да се изби-
рат две различни степени на отопление:
Режим DX 512E
O
I 0,8 kW
II 1,2 kW
Температурата в помещението се регулира посред-
ством настройващия се електронен регулатор.
2204/A
Български
DX 520E DX 530E
Изкл.
1,2 kW 2,0 kW
2,0 kW 3,0 kW
Въртящ се бутон
за избор на степен
на отопление
Въртящ се бутон
Регулатор
BG-45
