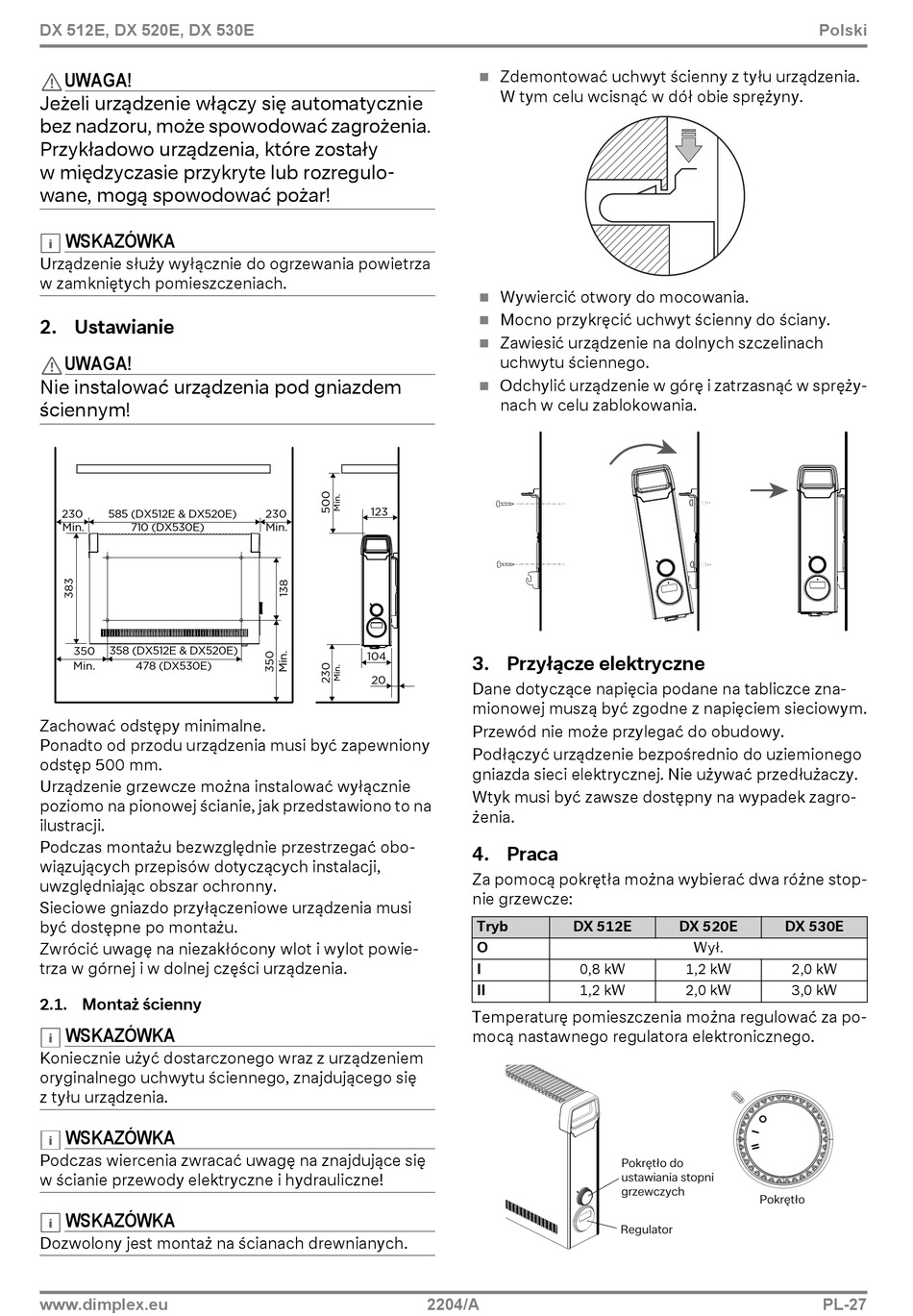

DX 512E, DX 520E, DX 530E
UWAGA!
Jeżeli urządzenie włączy się automatycznie
bez nadzoru, może spowodować zagrożenia.
Przykładowo urządzenia, które zostały
w międzyczasie przykryte lub rozregulo-
wane, mogą spowodować pożar!
WSKAZÓWKA
Urządzenie służy wyłącznie do ogrzewania powietrza
w zamkniętych pomieszczeniach.
2. Ustawianie
UWAGA!
Nie instalować urządzenia pod gniazdem
ściennym!
230 585 (DX512E & DX520E)
Min. 710 (DX530E)
350 358 (DX512E & DX520E)
Min. 478 (DX530E)
Zachować odstępy minimalne.
Ponadto od przodu urządzenia musi być zapewniony
odstęp 500 mm.
Urządzenie grzewcze można instalować wyłącznie
poziomo na pionowej ścianie, jak przedstawiono to na
ilustracji.
Podczas montażu bezwzględnie przestrzegać obo-
wiązujących przepisów dotyczących instalacji,
uwzględniając obszar ochronny.
Sieciowe gniazdo przyłączeniowe urządzenia musi
być dostępne po montażu.
Zwrócić uwagę na niezakłócony wlot i wylot powie-
trza w górnej i w dolnej części urządzenia.
2.1. Montaż ścienny
WSKAZÓWKA
Koniecznie użyć dostarczonego wraz z urządzeniem
oryginalnego uchwytu ściennego, znajdującego się
z tyłu urządzenia.
WSKAZÓWKA
Podczas wiercenia zwracać uwagę na znajdujące się
w ścianie przewody elektryczne i hydrauliczne!
WSKAZÓWKA
Dozwolony jest montaż na ścianach drewnianych.
www.dimplex.eu
123
230
Min.
104
20
2204/A
Zdemontować uchwyt ścienny z tyłu urządzenia.

W tym celu wcisnąć w dół obie sprężyny.
Wywiercić otwory do mocowania.

Mocno przykręcić uchwyt ścienny do ściany.

Zawiesić urządzenie na dolnych szczelinach

uchwytu ściennego.
Odchylić urządzenie w górę i zatrzasnąć w spręży-

nach w celu zablokowania.
3. Przyłącze elektryczne
Dane dotyczące napięcia podane na tabliczce zna-
mionowej muszą być zgodne z napięciem sieciowym.
Przewód nie może przylegać do obudowy.
Podłączyć urządzenie bezpośrednio do uziemionego
gniazda sieci elektrycznej. Nie używać przedłużaczy.
Wtyk musi być zawsze dostępny na wypadek zagro-
żenia.
4. Praca
Za pomocą pokrętła można wybierać dwa różne stop-
nie grzewcze:
Tryb DX 512E
O
I 0,8 kW
II 1,2 kW
Temperaturę pomieszczenia można regulować za po-
mocą nastawnego regulatora elektronicznego.
Polski
DX 520E DX 530E
Wył.
1,2 kW 2,0 kW
2,0 kW 3,0 kW
PL-27
