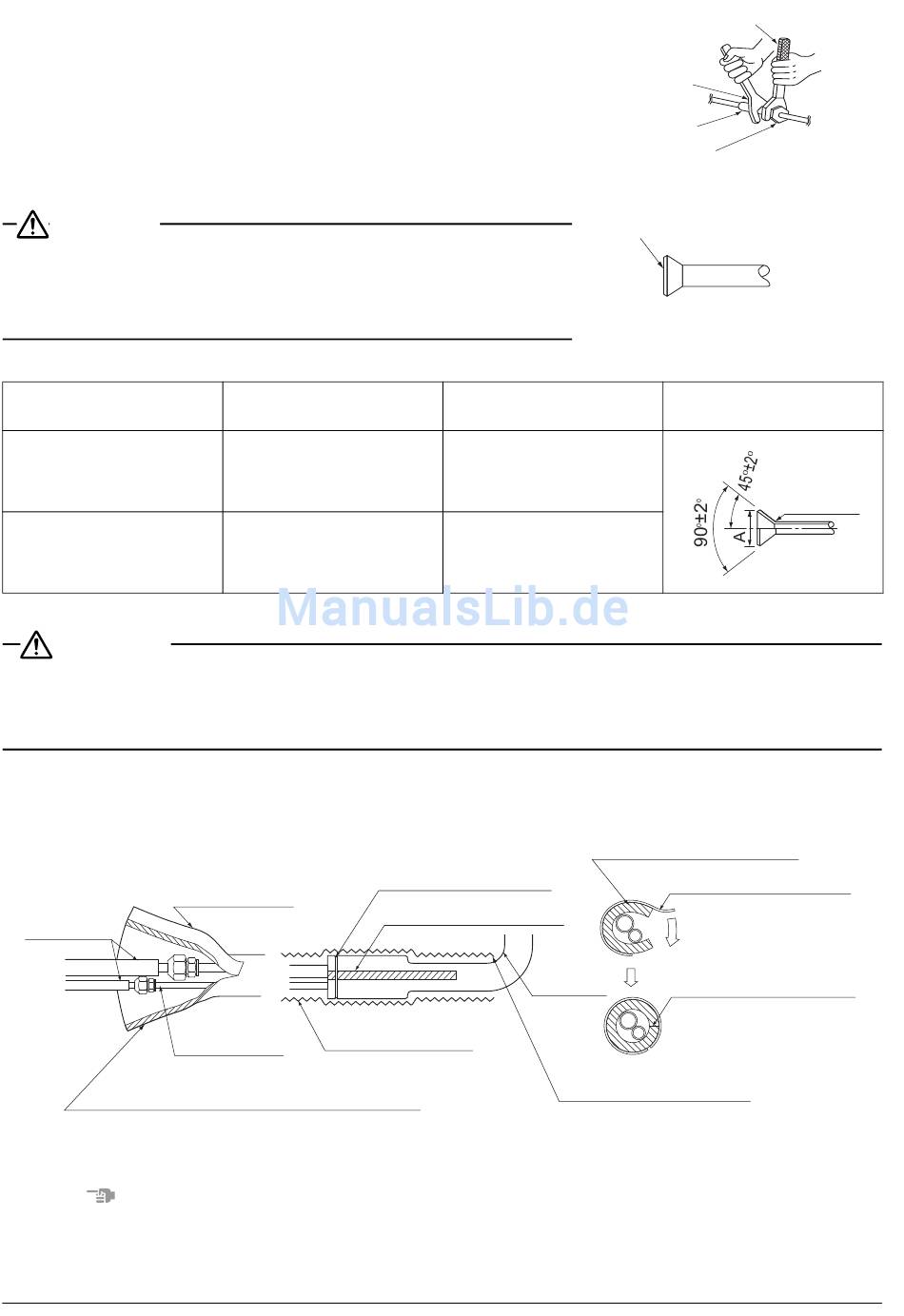

Daikin FAA71AUVEB Installationsanleitung Seite 16

• Achten Sie darauf, wie in der Zeichnung dargestellt, einen
Schraubenschlüssel gemeinsam mit einem Drehmomentschlüssel
zum Anschließen oder Lösen von Rohren an/von das/dem Gerät
zu verwenden. (Siehe Abb. 14)
• Für die Abmessungen der Bördelverbindung siehe "Tabelle 2".
• Beschichten Sie beim Anschließen der Bördelmutter den zu
bördelnden Bereich innen mit Esther- oder Etheröl und drehen Sie
die Mutter zunächst 3-4 mal von Hand herum, bevor Sie sie dann
einschrauben. (Siehe Abb. 15)
VORSICHT
• Achten Sie darauf, den Bördelbereich nicht zu beschädigen.
• Das übermäßige Anziehen kann die Bördelverbindung beschädigen
und Kühlmittellecks zur
Folge haben.
Tabelle 2
Rohrstärke (mm)
φ 9,5 (3/8")
φ15,9 (5/8")
• Zur Bestimmung des richtigen Anzugdrehmoments siehe "Tabelle 2".
VORSICHT
Denken Sie daran, alle Rohrleitungen in ihrer gesamten Länge bis zum Anschlusspunkt im Gerät
vollständig zu isolieren.
Auf allen freiliegenden Rohrleitungen kann sich Kondenswasser bilden oder es besteht die Gefahr von
Verbrennungen, wenn diese berührt werden.
• Umwickeln Sie nach der Überprüfung auf austretendes Gas die Rohrleitungsverbindungen mit dem
beiliegenden Isolationsschlauch und Isolierband (3). Das Isolierband (3) sollte von der L-förmigen Biegung
überall bis zum Ende des Innengeräts gewickelt werden. (Siehe Abb. 16)
Lokale
Rohrleitung
Isolationsschlauch für die Rohrleitungen des Innengeräts
• Beginnen Sie erst mit dem Hartlöten der Kühlmittelleitungen, wenn Sie die Stickstoffspülung ausgeführt
haben (HINWEIS 1) oder während Sie Stickstoff in die Kühlmittelleitungen einführen (HINWEIS 2).
Schließen Sie danach die Inneneinheit mit einer Bördelverbindung an.
HINWEIS
1. Ziehen Sie für die Verfahren zum Stickstoffaustausch das Installationshandbuch für mehrfach geteilte
Modelle für Gebäude zu Rate (wenden Sie sich an Ihren Daikin-Händler).
14
Anzugsdrehmoment (Nm)
32,7 – 39,9
61,8 – 75,4
Isolierband für
Isolationsschlauch
Rohrleitung
Isolierband (Zubehör) (3)
des Innengeräts
Siehe "5. INSTALLATION DES INNENGERÄTS"
Bördelabmess ungen A
(mm)
12,8 – 13,2
19,3 – 19,7
Große Klemme (Zubehör) (4)
Isolierband für Isolationsschlauch
L-förmige
Biegung
Drehmomentschlüssel
Schrauben-
schlüssel
Rohr-
verbindungs-
stück
Bördelmutter
Abb. 14
Ether- oder Esteröl auf
diese Fläche auftragen.
Abb. 15
Rohrleitungen des Innengeräts
Isolierband für Isolationsschlauch
Naht des Isolationsschlauchs
Isolierschlauch so anbringen,
dass kleine Lücken in der Naht
des Isolierschlauchs vorhanden sind
Umwicklung hier beginnen
Bördel
R0,4-0,8
Abb. 16
