Wenn der Ablaufschlauch nicht angebracht wird, sammelt sich wahrscheinlich Wasser in der Einheit an.
Auftretende Rückstände können den Schlauch verstopfen und so zu einer Wasserleckage führen.

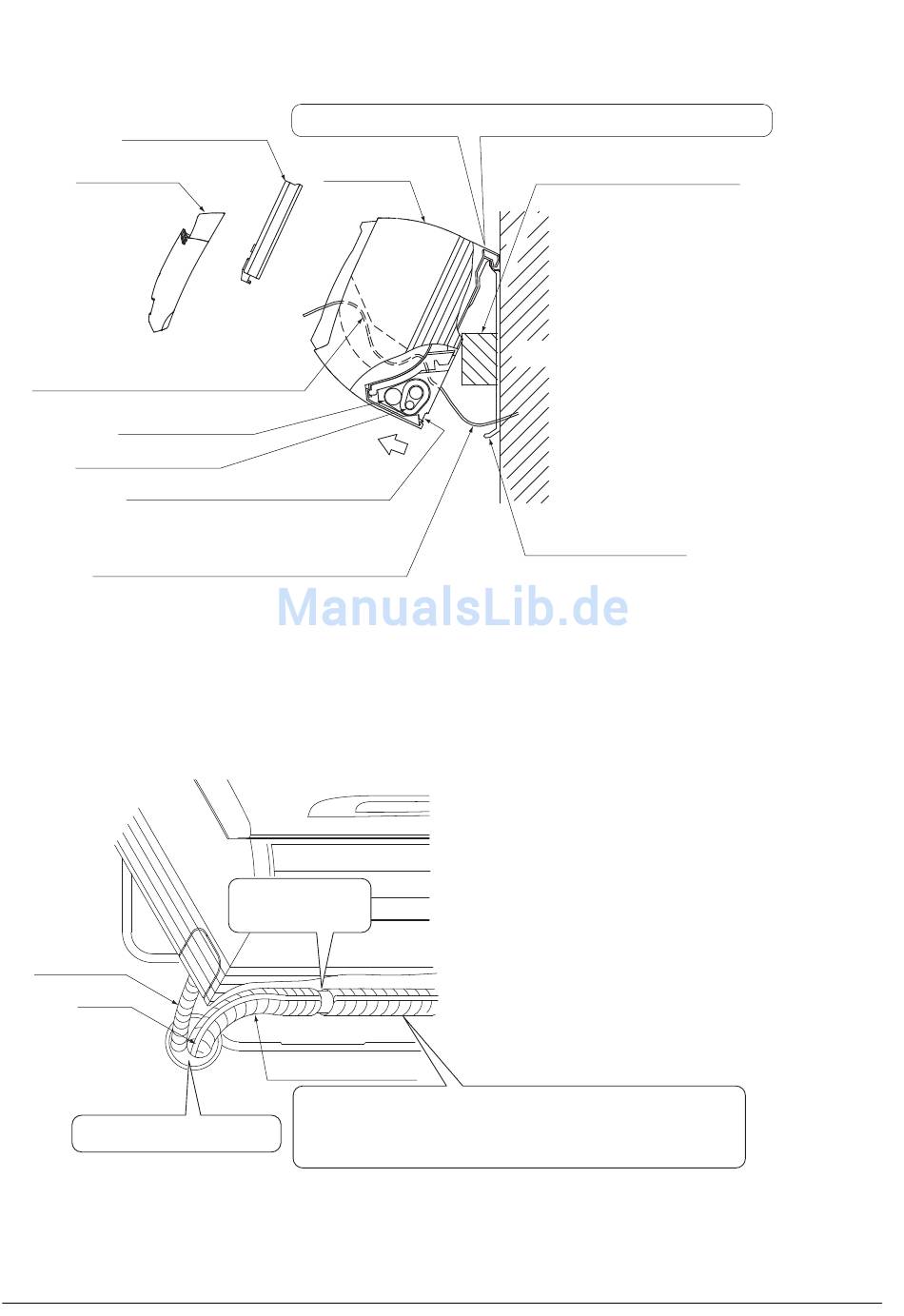

(4) Haken Sie das Innengerät auf der Installationsplatte ein. (Siehe Abb. 11)
• Wenn Sie zwischen Wand und Innengerät Puffermaterial verwenden, wird dies Ihnen die Arbeit erleichtern.
Reglerabdeckung
Frontblende
Stellen Sie sicher, dass alle Kabel
durch die Kabelführung geführt sind.
Abflussschlauch
Kältemittelleitung
2 Positionen für die Klasse 71.
3 Positionen für die Klasse 100.
Verdrahtung (bauseitig vorzunehmen)
Verdrahtung der Geräte, Erdverbindung,
Verdrahtung der Fernbedienung
Für das Verlegen der Rohrleitungen rechts, unten rechts und hinten rechts
• Führen Sie den Ablaufschlauch und die Külmittelleitungen zur Wand heraus.
(5) Führen Sie die Verkabelung der Geräte, die Erdungskabel und Fernbedienungskabel durch die
Kabelführung und dann von der Rückseite des Innengeräts nach vorne herein.
(6) Schließen Sie die Rohrleitungen an. (Siehe "6. VERLEGEN DER KÄLTEMITTELLEITUNGEN" und Abb. 12)
Abfluss-
schlauch
Kabel
Mit Dichtkitt abdichten.
• Befestigen Sie Kabel wie etwa die Leitung zwischen den Geräten mit Klebeband an der Kältemittelleitung.
• Die Rohrdurchlassöffnungen mit Dichtkitt abdichten.
12
Haken Sie den Haken des Innenaggregats auf der Montageplatte (1) ein.
Frontgitter
Lasche
Mit Vinylband
sichern.
Kältemittelleitungen
Isolierband so anbringen, dass bei jeder Umwicklung
immer mind. die Hälfte der Bandbreite überlappt.
Isolierband bis zur L-förmigen Biegung umwickeln.
Abb. 12
Puffermaterial anbringen
Wand
Montageplatte (1)
(Zubehör)
Abb. 11
