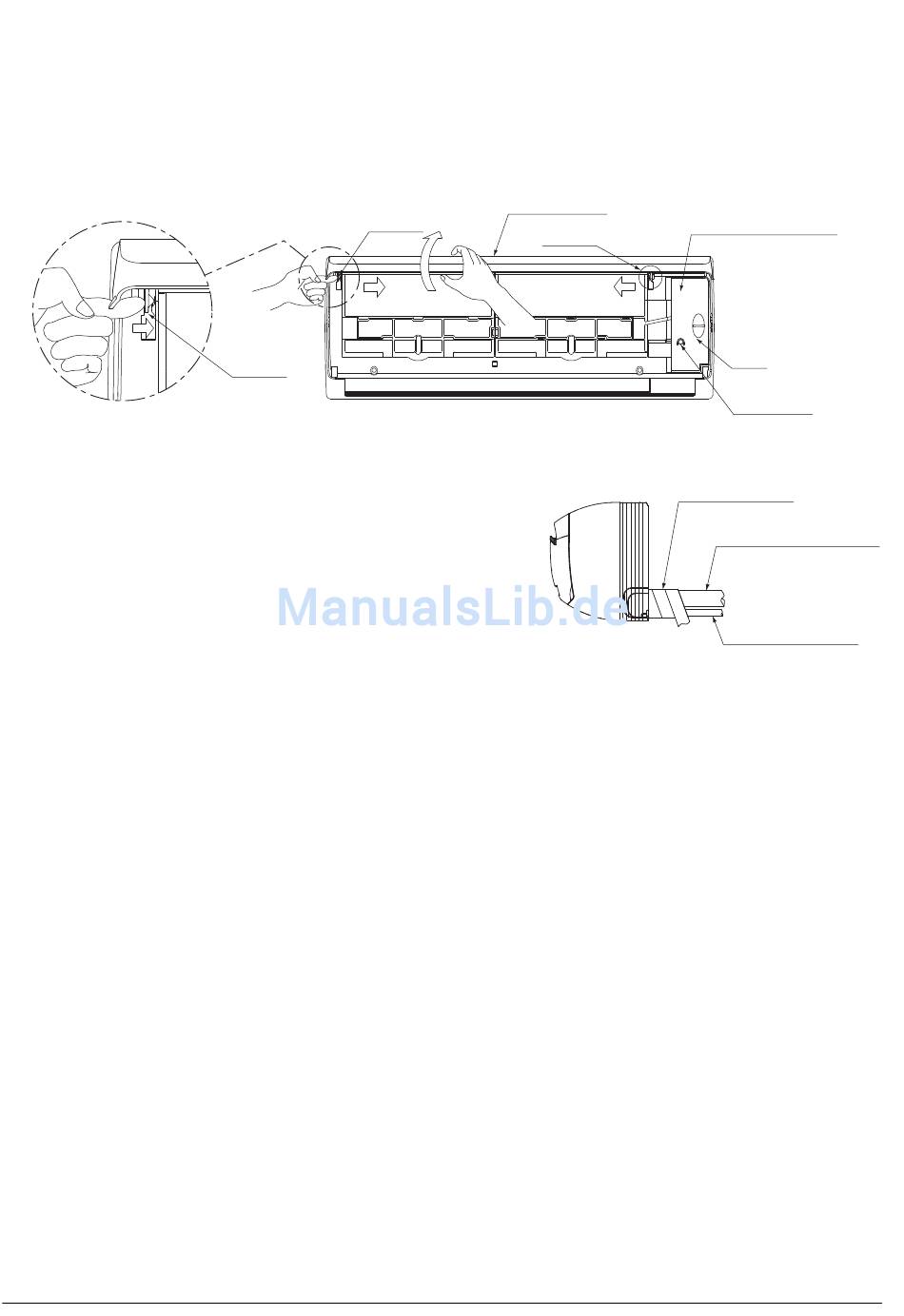

(2) Entfernen Sie die Frontplatte und die Schaltkastenabdeckung. (Siehe Abb. 7)
< Entfernen der Frontplatte und der Schaltkastenabdeckung >
(1) Öffnen Sie die Frontplatte bis zum Anschlag.
(2) Drücken Sie den Haken auf einer Seite der Frontplatte in Richtung der Mitte des Hauptgeräts und
nehmen Sie diese heraus. (Die Achse lässt sich auch entfernen, indem die Frontplatte entweder nach
links oder rechts geschoben und dann nach vorne gezogen wird.)
(3) Entfernen Sie die Schraube an der Schaltkastenabdeckung und ziehen Sie den Griff nach vorne.
(3) Richten Sie die Rohrleitung in der Richtung aus, in der sie
herauszuführen ist.
Für das Verlegen der Rohrleitung rechts, unten rechts und
hinten rechts (Siehe Abb. 8)
• Umwickeln Sie Ablaufschlauch und Kühlmittelleitung
zusammen mit Isolierband (3), damit der Ablaufschlauch
unterhalb der Kühlmittelleitung verläuft.
Für das Verlegen der Rohrleitungen links, unten links und
hinten links
• Entfernen Sie das Frontgitter. (Siehe Abb. 9)
10
Haken
(2)
Haken
Frontblende
(1)
Haken
(2)
Abb. 7
Reglerabdeckung
(3)
Griff
Schraube
Isolierband (3)
(Zubehör)
Kältemittelleitungen
Abflussschlauch
Abb. 8
