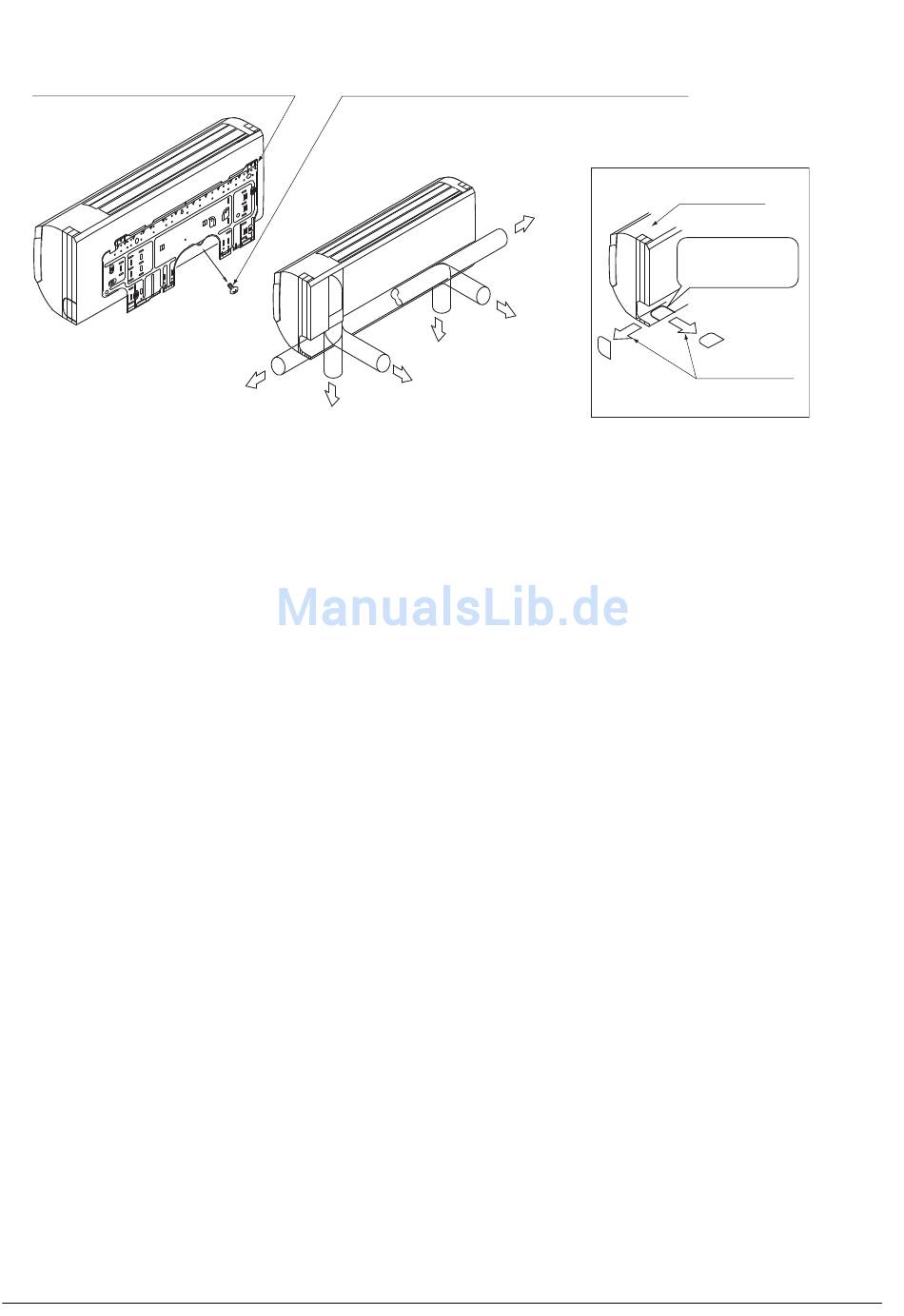

(3) Falls Sie die linke, untere linke, rechte oder untere rechte Stelle für die Rohrleitungen verwenden,
schneiden Sie mit einem Cuttermesser, Teppichmesser o. Ä. eine Rohrleitungs-Durchlassöffnung
in das Frontgitter. (Siehe Abb. 5)
Montageplatte (1) (Zubehör)
Abb. 3
Rechtes Rohr
8
Provisorische Befestigungsschraube
(Bei der Klasse 71 ist die Montageplatte (1)
nicht temporär am Gerät befestigt.)
Unteres linkes Rohr
Unteres rechtes Rohr
Abb. 4
Linkes Rohr
Hinteres linkes Rohr
Hinteres rechtes Rohr
Frontgitter
Entlang der
Nut schneiden.
Wegschneiden
Abb. 5
