Bauanleitung 122.991
Mechanisches Fangspiel
12

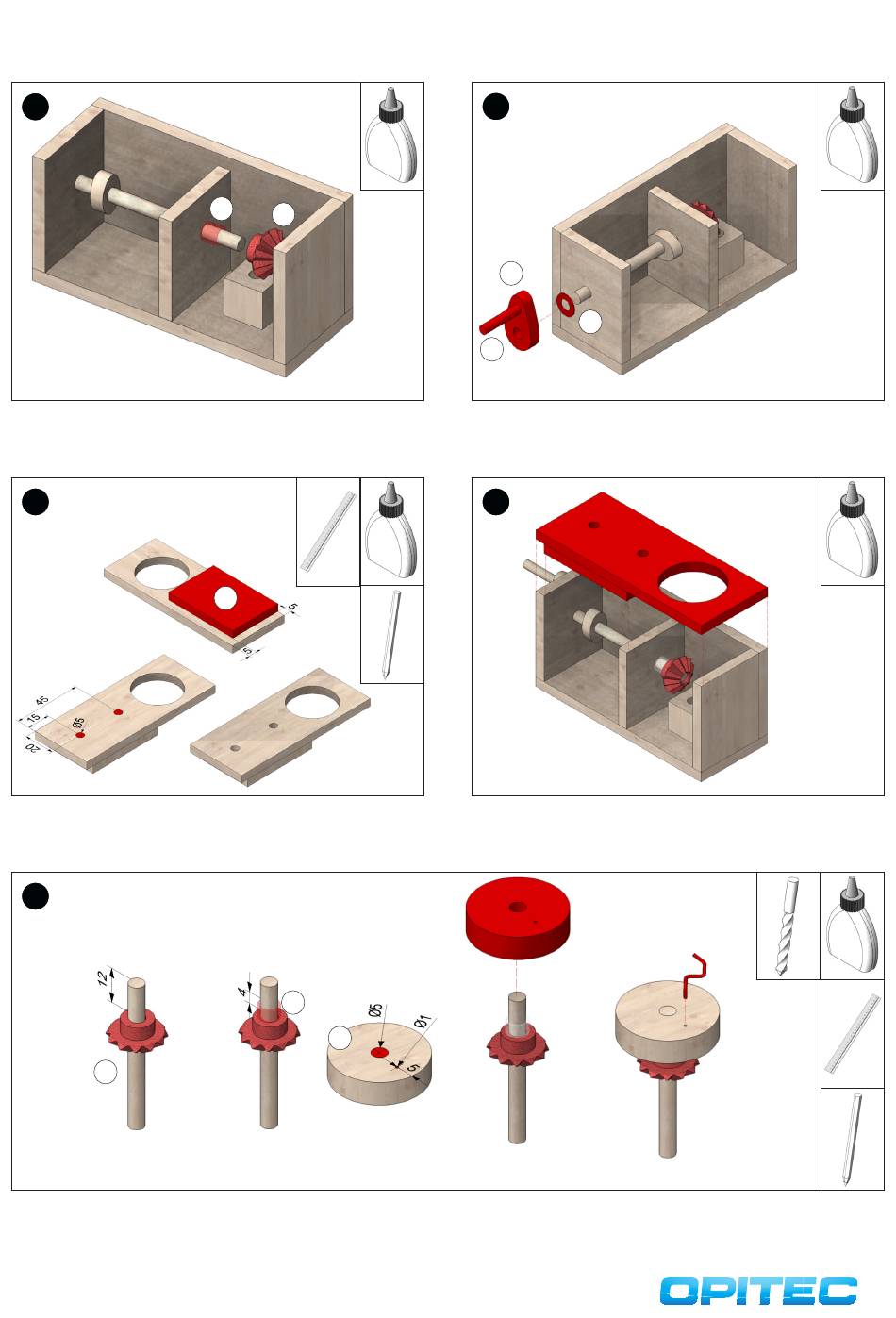

Den Abstandshalter (9a) auf die Kurbelachse aufstecken. Anschließend
ein Kegelrad (5) aufstecken und bei Bedarf festleimen.
14
Teil (1f) nach Bemaßung auf die Deckplatte aufleimen. Nach Trocknung
des Leims auf der Oberseite die Bohrungen (ø5) abmessen und markie-
ren. Anschließend ø5 mm durchbohren.
16
2b
Das zweite Kegelrad (5) , wie gezeigt, nach Bemaßung auf dem Rundstab (2b) fixieren. Den Abstandshalter aufstecken. Die Mittelbohrung des Holzra-
des (10) auf ø5 mm aufbohren. Das „Wurmloch" ø1 mm durchbohren. Anschließend das Holzrad auf die Achse aufleimen und den gebogenen Wurm
(8) einstecken.
4
9a
5
1f
9b
10
13
1n
7
3a
Den Rundstab (3a) in die 4 mm-Bohrung im Kurbelteil (1n) einleimen.
Die Unterlegscheibe (7) auf die Kurbelachse aufstecken und die fertige
Kurbel auf die Achse aufleimen.
15
Die Deckplatte, wie abgebildet, aufleimen.
ø1
ø5
