Bauanleitung 122.991
Mechanisches Fangspiel
6
9

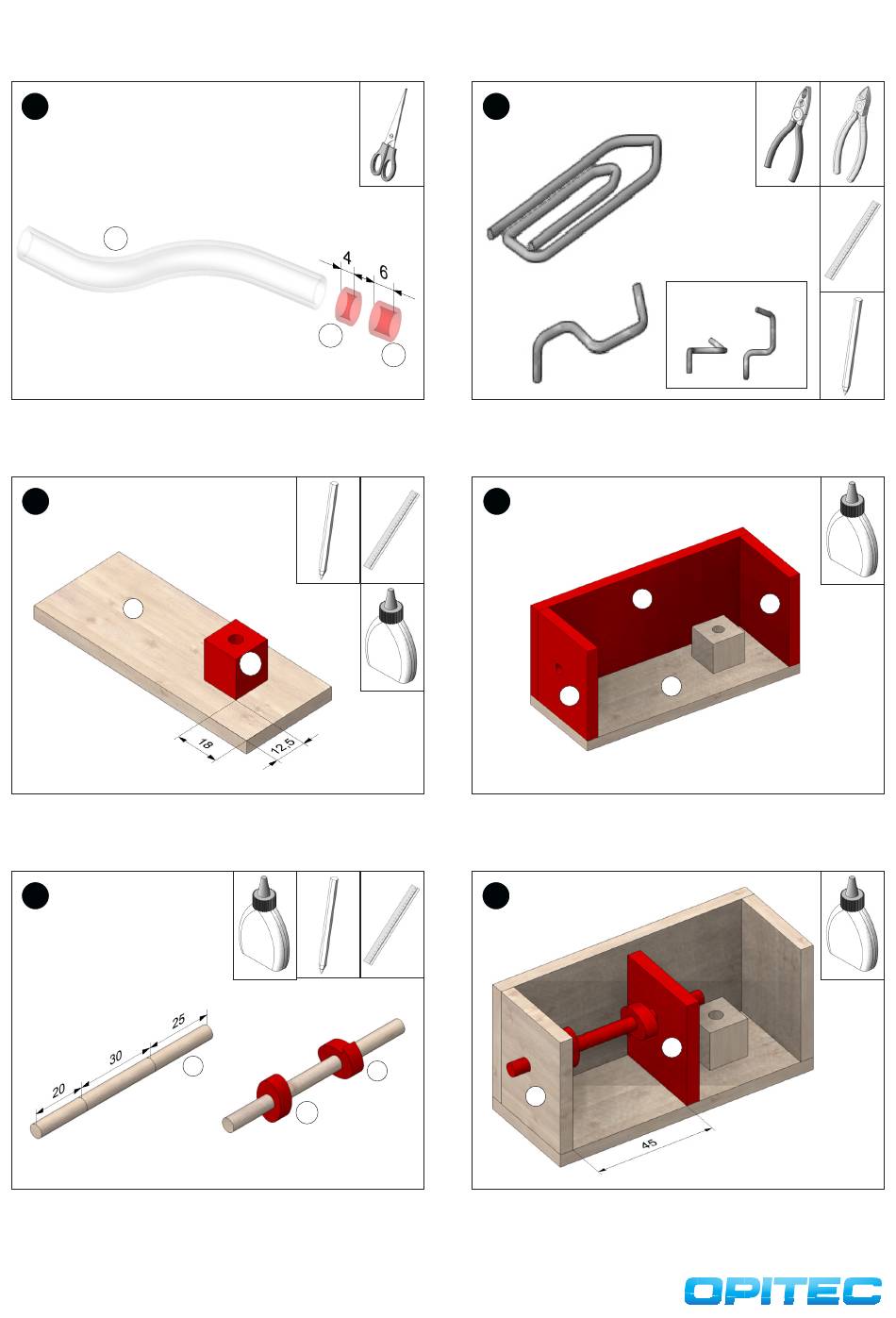

Vom PVC-Schlauch ein Stück mit 6 mm Länge sowie ein Stück mit 4
mm Länge abschneiden.
8
1a
Position für die Achsaufnahme (4) auf der Bodenplatte (1a) aufzeich-
nen. Anschließend, wie abgebildet, aufleimen.
10
Auf der Rundstabachse (2a) die Position für die ovalen Antriebsräder
nach Bemaßung markieren. Anschließend die Räder, wie abgebildet,
um 90° versetzt, auf der Achse aufleimen.
3
9b
4
2a
1m
7
9a
Die Büroklammer (8) aufbiegen und ein ca. 25 mm langes Stück abzwi-
cken. Aus dem Drahtstück, wie abgebildet, einen „Wurm" biegen.
9
Die Rückwand (1b) sowie die Seitenwände (1c und 1d), wie abgebildet,
auf die Bodenplatte (1a) aufleimen.
11
1l
1c
Die Achse in der Bohrung der Außenwand (1c) sowie in der Bohrung
der Innenwand (1e) einstecken. Anschließend die Innenwand (1e) mit
einem Abstand von 45 mm zur Außenwand (1c) festleimen. Leim gut
trocknen lassen.
Biegeschablone:
1b
1a
1c
1e
1d
