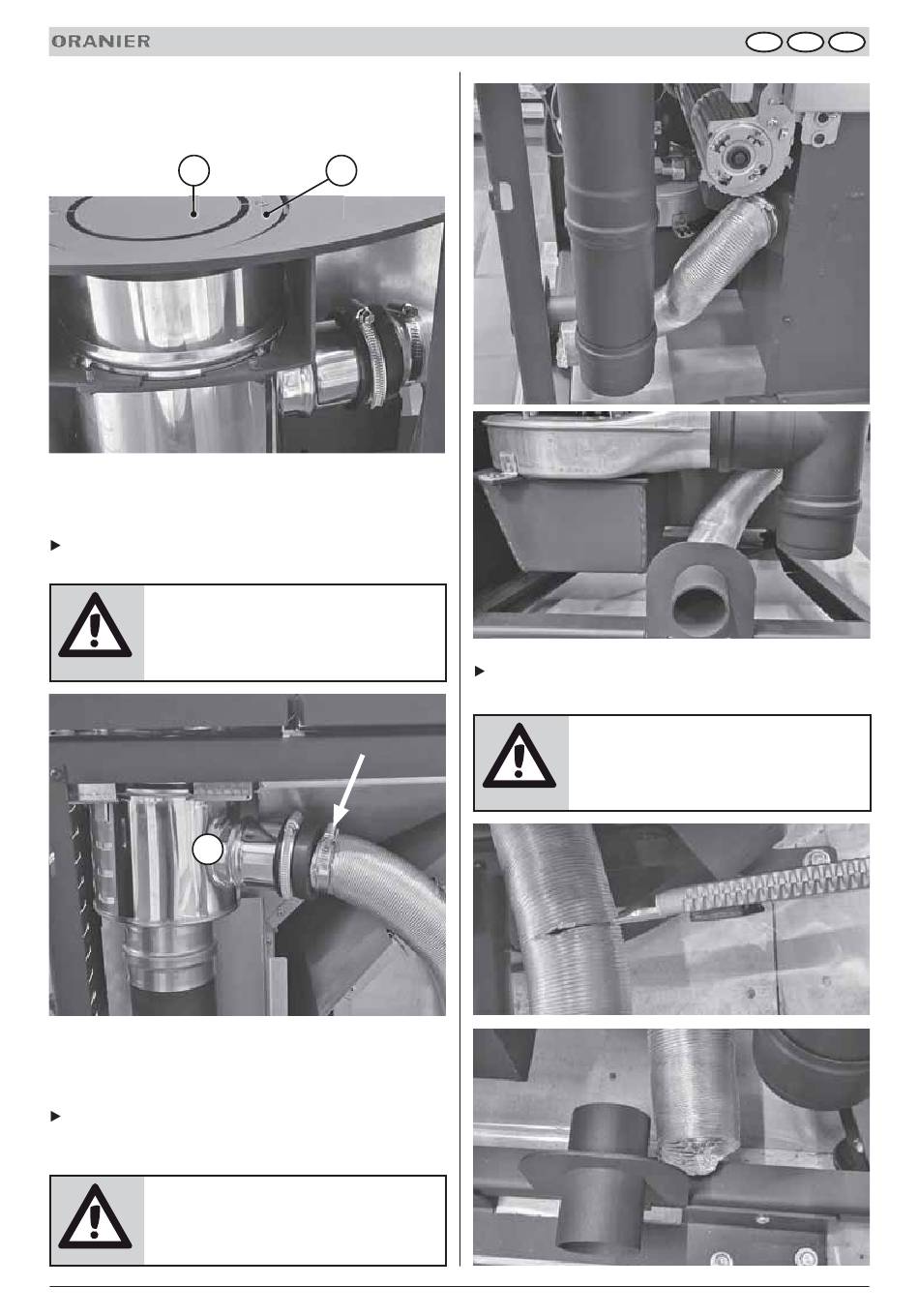

Im Auslieferungszustand erhält das Gerät die zur Verbrennung not-
wendige Luft über die ringförmige Verbrennungsluft-Ansaug-
öff nung (13) um den Rauchrohrstutzen (12).
12
(Abb. ähnlich; Prinzipdarstellung)
Der Brennraum ist zu diesem Zweck über einen Alu-Flexschlauch
mit der Verbrennungsluft-Ansaugöff nung (13) verbunden.
Lösen Sie die hintere Schlauchklemme (Pfeil) und nehmen Sie
den Alu-Flexschlauch ab.
VORSICHT!
Verletzungsgefahr
Vermeiden Sie das Berühren der möglicherwei-
se scharfen Schlauchkante!
13
Die eben gelöste Schlauchschelle wird im Anschluss für die Befesti-
gung des Alu-Flexschlauches an dem montierten Anschlussstutzen
benötigt.
Verlegen Sie den Alu-Flexschlauch gemäß der nachfolgenden
Abbildung nach unten, unter dem Rauchrohr hindurch, zu dem
montierten Anschlussstutzen.
HINWEIS:
Achten Sie bei der Verlegung des Alu-Flex-
schlauches auf ausreichend Abstand zu den Ab-
gaswegen!
Bedienungs- und Montageanleitung
5. Schornsteinanlage und Zuluftbedingungen
13
Kürzen Sie den Alu-Flexschlauch auf die tatsächlich benötigte
Länge.
VORSICHT!
Verletzungsgefahr
Vermeiden Sie das Berühren der möglicherwei-
se scharfen Schnittkante!
19
