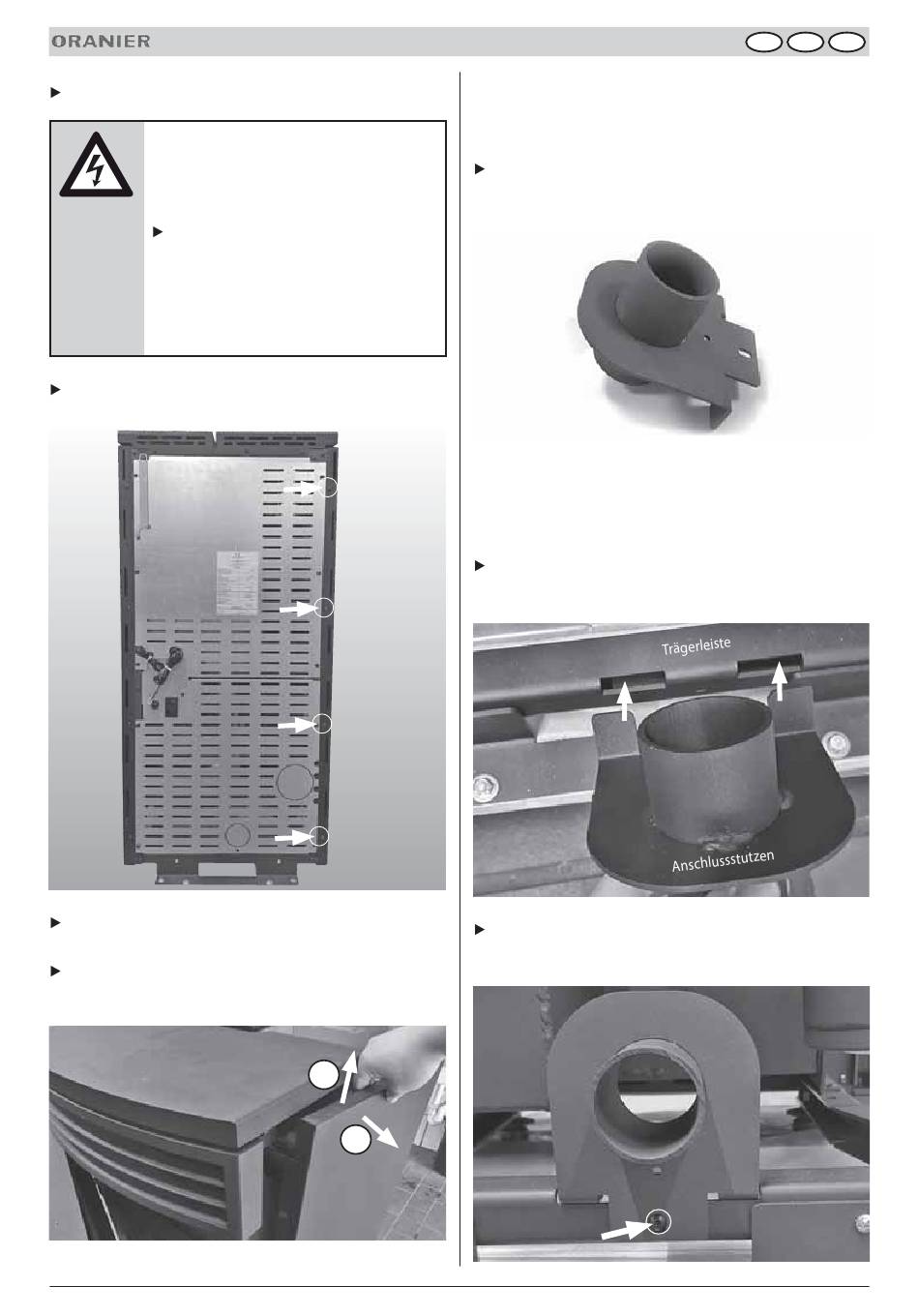

Entfernen Sie die Rückwand.
GEFAHR!
Lebensgefahr durch elektrischen Strom
Bei abgenommenen Verkleidungsteilen liegen
spannungsführende Geräteteile frei:
Vor jedem Öffnen der Geräteverkleidung
ist das Gerät unbedingt vom Stromnetz
zu trennen.
Arbeiten an spannungsführenden Teilen
dürfen nur von autorisiertem Fachpersonal
ausgeführt werden.
Lösen Sie die 4 Schrauben, mit denen die linke Seitenwand
am Gerätekorpus befestigt ist (Pfeile).
Ziehen Sie die Oberkante der linken Seitenwand etwas nach
außen (A).
Nehmen Sie die linke Seitenwand vorsichtig nach oben ab (B)
und legen Sie sie auf einer weiche Unterlage ab, um Kratzer
und andere Beschädigungen zu vermeiden.
(Abb. ähnlich; Prinzipdarstellung)
Bedienungs- und Montageanleitung
5. Schornsteinanlage und Zuluftbedingungen
B
A
Der für den Anschluss für externe Verbrennungsluftversorgung
von hinten zu montierende Anschlussstutzen befindet sich bei Aus-
lieferung des Gerätes im Brennraum.
Entnehmen und entpacken Sie den Anschlussstutzen.
In der Packung befinden sich, neben dem Anschlussstutzen, auch
2 erforderliche Befestigungsschrauben.
Anschlussstutzen
Auf der Rückseite des Gerätes befindet sich im Sockelbereich eine
Trägerleiste für die Montage des Anschlussstutzens.
Die Trägerleiste ist mit 2 Öffnungen zur Aufnahme der beiden ab-
gewinkelten Haltelaschen des Aschlussstutzens sowie einer Gewin-
debohrung für die Befestigungsschraube versehen
Setzen Sie den Anschlussstutzen mit den beiden Haltelaschen
in die dafür vorgesehenen Öffnungen der Trägerleiste (Pfeile)
gemäß nachfolgender Abbildung ein.
Befestigen Sie den Anschlussstutzen mit der dafür vorgesehe-
nen Schraube (Pfeil) in der unteren Bohrung gemäß nachfol-
gender Abbildung an der Trägerleiste.
18
D
AT
CH
Haltelasche
Haltelasche
