GEFAHR!
Lebensgefahr durch elektrischen Strom
Bei abgenommenen Verkleidungsteilen liegen
spannungsführende Geräteteile frei:
Vor jedem Öff nen der Geräteverkleidung
ist das Gerät unbedingt vom Stromnetz
zu trennen.
Arbeiten an spannungsführenden Teilen
dürfen nur von autorisiertem Fachpersonal
ausgeführt werden.
Nach Abnahme der rechten Seitenwand kann der Abgasventila-
tor (30) ausgebaut und gereinigt werden.
Gehen Sie dafür bitte wie folgt vor:
HINWEIS:
Bevor Sie die Anschlusskabel abziehen,
notieren Sie sich bitte die Kontaktbele-
gung!
Die Anschlusskabel müssen nach erfolgter
Reinigung und Wiedereinsetzen des Abgas-
ventilator (30) in das Ventilatorgehäuse unbe-
dingt wieder an die richtigen Kontakte ange-
schlossen werden!
Falsche Kontaktverbindungen führen zu
Fehlfunktion und Beschädigungen!

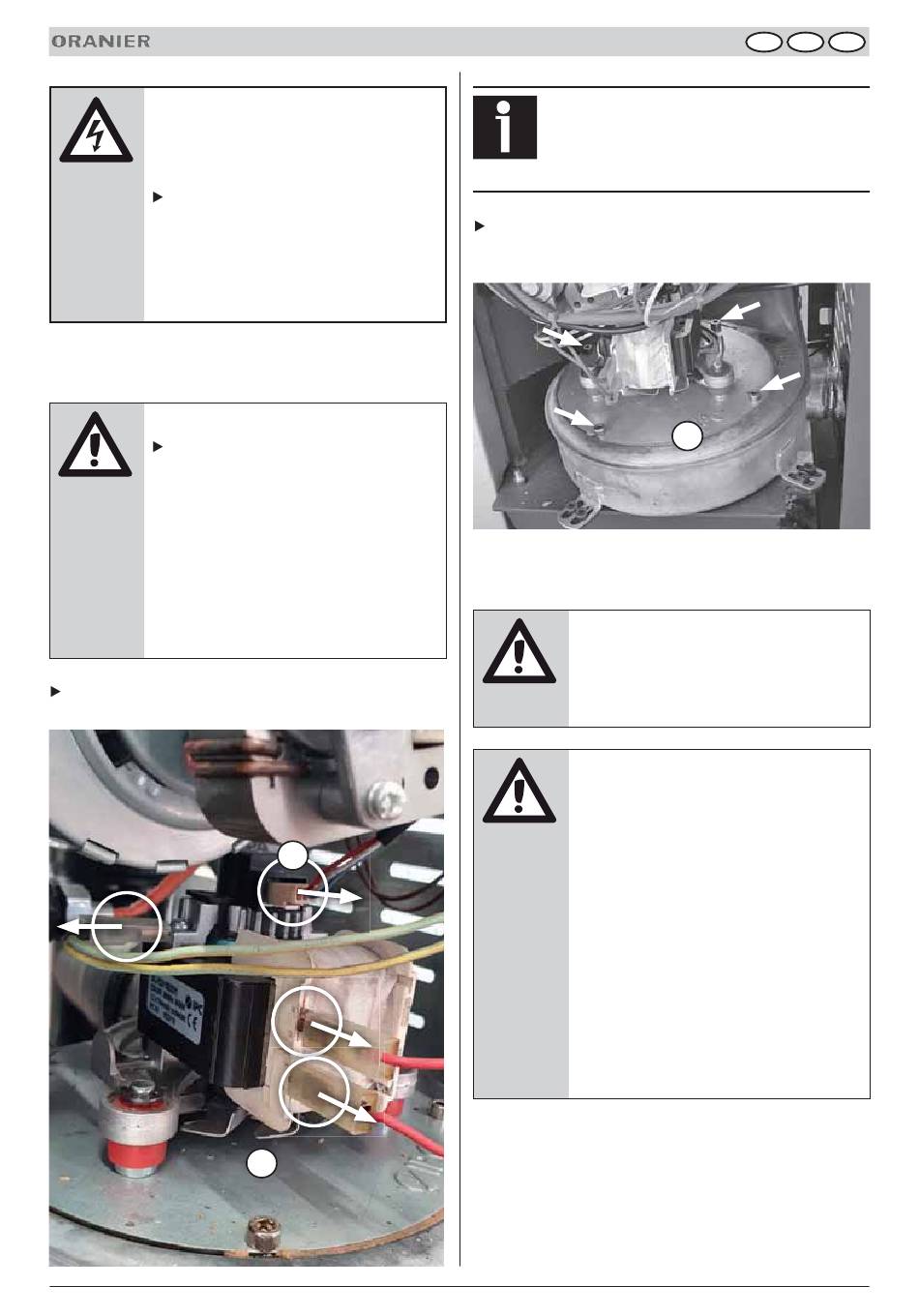

Ziehen Sie die Stecker der in nachfolgender Abbildung mar-
kierten 4 Anschlusskabel vorsichtig ab.
Bedienungs- und Montageanleitung
12. Wartung
ST
30
Die Steckverbindung rechts oben im Bild (ST) kann
nicht ohne Weiteres gelöst werden:
Durch etwas Druck auf die Verriegelung an der Unter-
seite des Steckers wird die Steckverbindung entriegelt
und der Stecker kann abgezogen werden.
Lösen Sie die 4 Schrauben (Pfeile), die den Abgasventilator
(30) mit dem Ventilatorgehäuse verbinden und heben Sie den
Abgasventilator (30) vorsichtig heraus.
Achten Sie bitte darauf, beim Herausnehmen des Abgasventila-
tors (30) Anschlusskabel und Flügelrad nicht zu beschädigen!
WARNUNG!
Erstickungsgefahr
Abgase
Beschädigte Dichtungen müssen grundsätzlich
ersetzt werden.
HINWEIS:
Gerätefehlfunktion durch beschädigtes Flü-
gelrad
Das Flügelrad des Abgasventilators (30) dreht
sich im Betrieb mit hoher Drehzahl.
Bei Demontage, Reinigung und späterer Mon-
tage des Abgasventilators (30) ist daher mit
größter Sorgfalt vorzugehen, um eine Beschä-
digung oder Deformation des Flügelrads unbe-
dingt zu vermeiden.
Das Flügelrad darf unter keinen Umständen
demontiert werden!
Ein beschädigtes Flügelrad läuft mit erheblicher
Unwucht. Dies führt zumindest zu deutlich er-
höhtem Betriebsgeräusch, aber meist auch zu
Fehlfunktionen bis hin zum Komplettausfall des
Gerätes!
58
D
AT
CH
30
durch
austretende
ORANIER Neta
