Pouch SZ2004 Aufbauanleitung Seite 6
Steueranlage:
Das Steuerblatt (Bild 18) wird hinten am Heck in den Steuerbeschlag eingeführt, dabei muss
aber das Steuerblatt in einem Winkel von ca. 90 Grad zur Fahrtrichtung angesetzt werden. Die
Steuerseile durch die beiden Löcher im Oberverdeck führen und durch die kleine Löcher in
Spant 5 mit den Spannseilen der Pedalen vorn verbinden. Die Pedale können der Fußlänge
angepasst werden. Dazu die Kugel mit einer Feder an den Pedalen herausziehen (Bild 19) und
diese nach vorn oder hinten schieben. Die Länge des Spannseiles kann mittels des
Spannschloßes verändert werden.

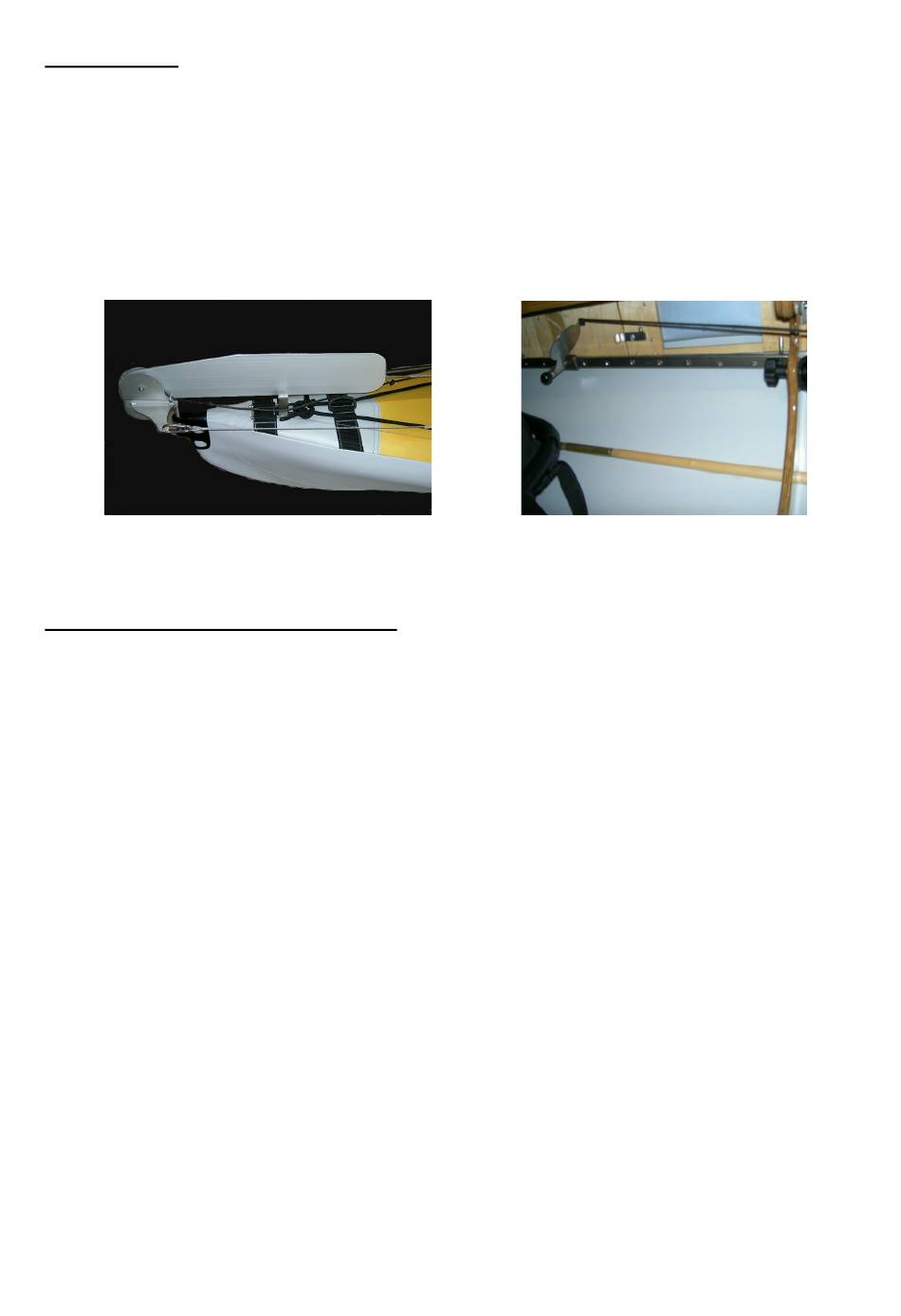

Bild 18, Steuerblatt
Das Faltboot SZ 2004 ist verpackt in:
eine Stabtasche :
und einem Rucksack
Die Stabtasche enthält:
-
Gerüstvorderteil (V) mit Senten, Firstleiste, Schwenkbügel
Gerüsthinterteil (H) mit Senten,Firstleite
-
-
zusammenhängende Bordwände (LV, RV und LH, RH)
zusammenhängende Bodenleiter
-
-
Senten
Waschbordteile
-
-
Steueranlage
Der Rucksack enthält:
-
Bootshaut
-
Spanten
-
Sitze
-
Rohre ( 2 Stück )
-
Rohrgestell
Beutel für Kleinteile
-
1230 x 450 x 200 mm
670 x 600 x 200 mm
Bild 19, Steuerschiene
