Aufbauanleitung
RZ 96
Wichtige Hinweise für POUCH - Faltbootfahrer
Liebe Wassersportfreunde!
Wir beglückwünschen Sie zum Kauf eines Pouch-Faltbootes.
Sie haben ein hochwertiges, vielseitig einsetzbares Wassersportfahrzeug mit einer jahrzehntelangen
Tradition erworben.
Um Ihnen den Umgang mit dem Boot zu erleichtern, beachten Sie bitte unsere Herstellerhinweise!
Wir empfehlen Ihnen, beim Erstaufbau genügend Zeit einzuplanen, und die verpackten Teile
geordnet auf einer ebenen Unterlage auszubreiten.

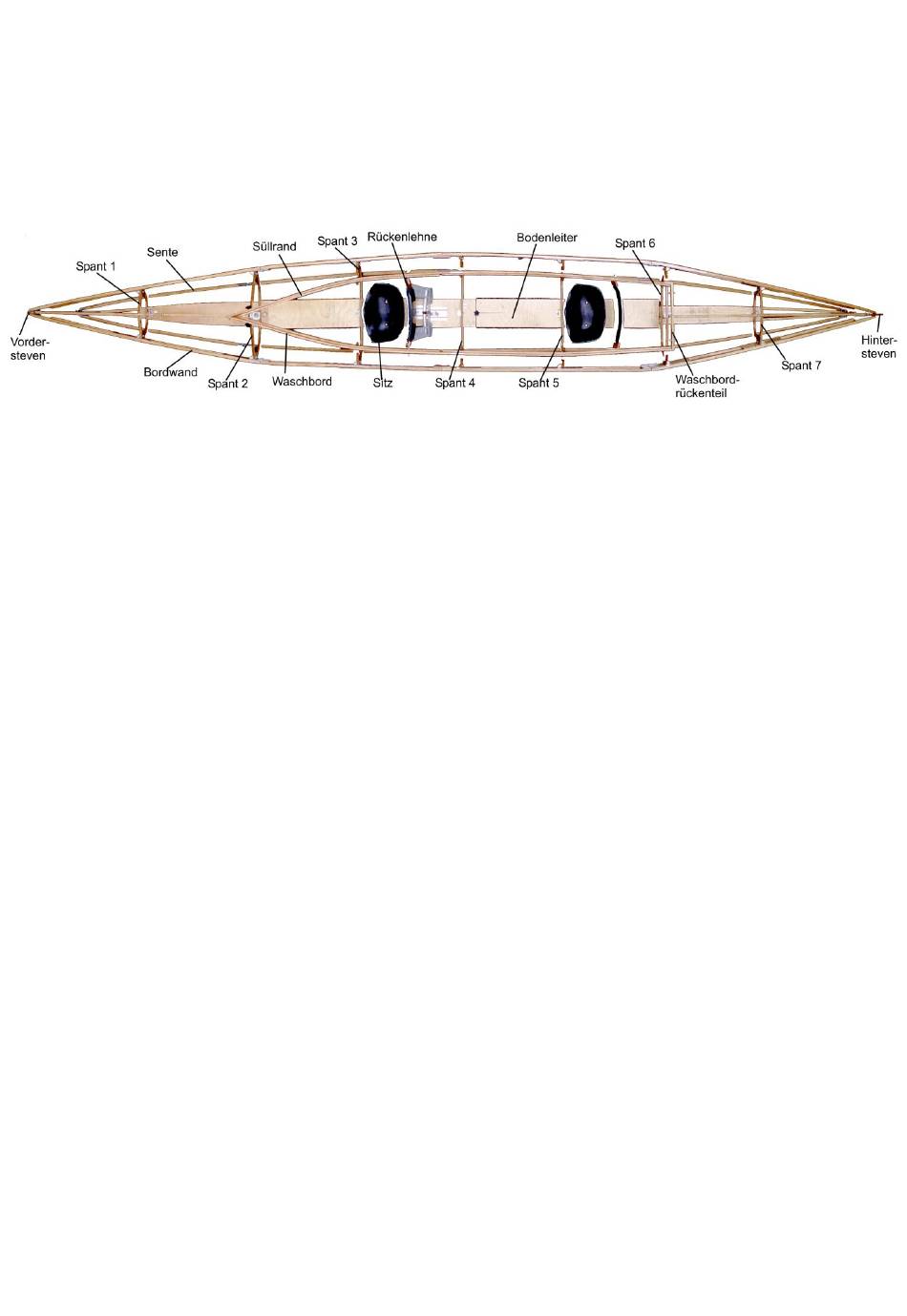

Vor dem Zusammenbau können Sie die Holzteile anhand der Konstruktionszeichnung leicht
zuordnen.
Halten Sie sich möglichst genau an die beschriebenen Arbeitsschritte der Aufbauanleitung.
Vermeiden Sie in der Aufbauphase das Betreten der ausgebreiteten Bootshaut mit Straßenschuhen
und sorgen Sie für eine stein- und astfreie Unterlage.
Aufbauanleitung für den RZ96
Breiten Sie den Inhalt der Stabtasche und des Rucksackes auf einer ebenen Unterlage aus. Die
Bootshaut legen Sie separat abseits.
Die Teile sind markiert mit folgenden Kürzungen:
V – vorn
H – hinten
L – links
R – rechts
Das Bootsgerüst besteht aus zwei Teilen, der vorderen und hinteren Spitze (Bild1), die in
nachfolgender Reihenfolge zusammengebaut werden.
Die zusammenhängenden Bordwände vorn links (VL) und vorn rechts (VR) durch das Loch mittels
dem Klappnasenbolzen am Vordersteven verbinden (Bild2). (unterhalb der Firstleiste)
1
Werbung
Verwandte Anleitungen für Pouch RZ 96
Inhaltszusammenfassung für Pouch RZ 96
- Seite 1 RZ 96 Wichtige Hinweise für POUCH - Faltbootfahrer Liebe Wassersportfreunde! Wir beglückwünschen Sie zum Kauf eines Pouch-Faltbootes. Sie haben ein hochwertiges, vielseitig einsetzbares Wassersportfahrzeug mit einer jahrzehntelangen Tradition erworben. Um Ihnen den Umgang mit dem Boot zu erleichtern, beachten Sie bitte unsere Herstellerhinweise! Wir empfehlen Ihnen, beim Erstaufbau genügend Zeit einzuplanen, und die verpackten Teile...
- Seite 2 Bild1 Bild2 Spant 1 u. 2 in der vorderen Gerüsthälfte montieren, mittels den Klappbeschlägen an der Bordwand und dem Bodenelement befestigen (Bild3). Die Nummer am Spant muss immer der entsprechenden Nummer auf der Bodengruppe gegenüberstehen. Spant 6 u. 7 sind analog zu behandeln (hintere Gerüsthälfte). Die Firstleiste (ausklappen) in die Aussparung von Spant 1 legen und den Firstwinkel in den Beschlag des Spantes 2 einhängen.
- Seite 3 Bild5 Bild6 Die beiden Bodengruppenteile in der Mitte anheben, bis sich der Edelstahlbolzen des Vorderteiles in die Aufnahmenut einlegen lässt (Bild7). Dann vorsichtig nach unten drücken und die Zunge des hinteren Bodenteils mittels des Sterngriffes in den vorderen schieben und festschrauben. Die Luftfüllstücke für die Kenterschläuche müssen durch die vorhandenen Aussparungen der hinteren Bordwand geführt werden.
- Seite 4 Das Waschbord - Rückenteil wird jetzt in die Aufnahme des Waschbordes gesteckt und die drei Ösen an den drei Stiften eingehakt (Bild13) (die äußeren Stifte sind für die Spritzdecke). Bild11 Bid12 Bild13 Jetzt wird das Waschbord endgültig festgeschraubt. Die Sitzschalen werden auf den Boden aufgelegt und zur Befestigung aufgedrückt (bzw. Körpergewicht einsetzen).
-
Seite 5: Verpackung Und Technische Daten
Verpackung und technische Daten Das Faltboot RZ96 ist verpackt in: einer Stabtasche: 1550 x 450 x 200 mm und einem Rucksack: 770 x 600 x 200 mm Die Stabtasche enthält: Gerüstvorderteil (V) mit Senten und Firstleiste Gerüsthinterteil (H) mit Senten und Firstleiste zusammenhängende Bordwände (LV, RV und LH, RH) Bodengruppe vorn Bodengruppe hinten mit Zunge...
