Wichtige Hinweise für Pouch – Faltbootfahrer
Liebe Wassersportfreunde!
Wir beglückwünschen Sie zum Kauf eines Pouch – Faltbootes.
Sie haben ein hochwertiges, vielseitig einsetzbares Wassersportfahrzeug mit einer
jahrzehntelangen Tradition erworben. Um Ihnen den Umgang mit dem Boot zu erleichtern,
beachten Sie bitte unsere Herstellerhinweise!
Wir empfehlen Ihnen, beim Erstaufbau genügend Zeit einzuplanen, und die verpackten
Teile geordnet auf einer ebenen Unterlage auszubreiten.

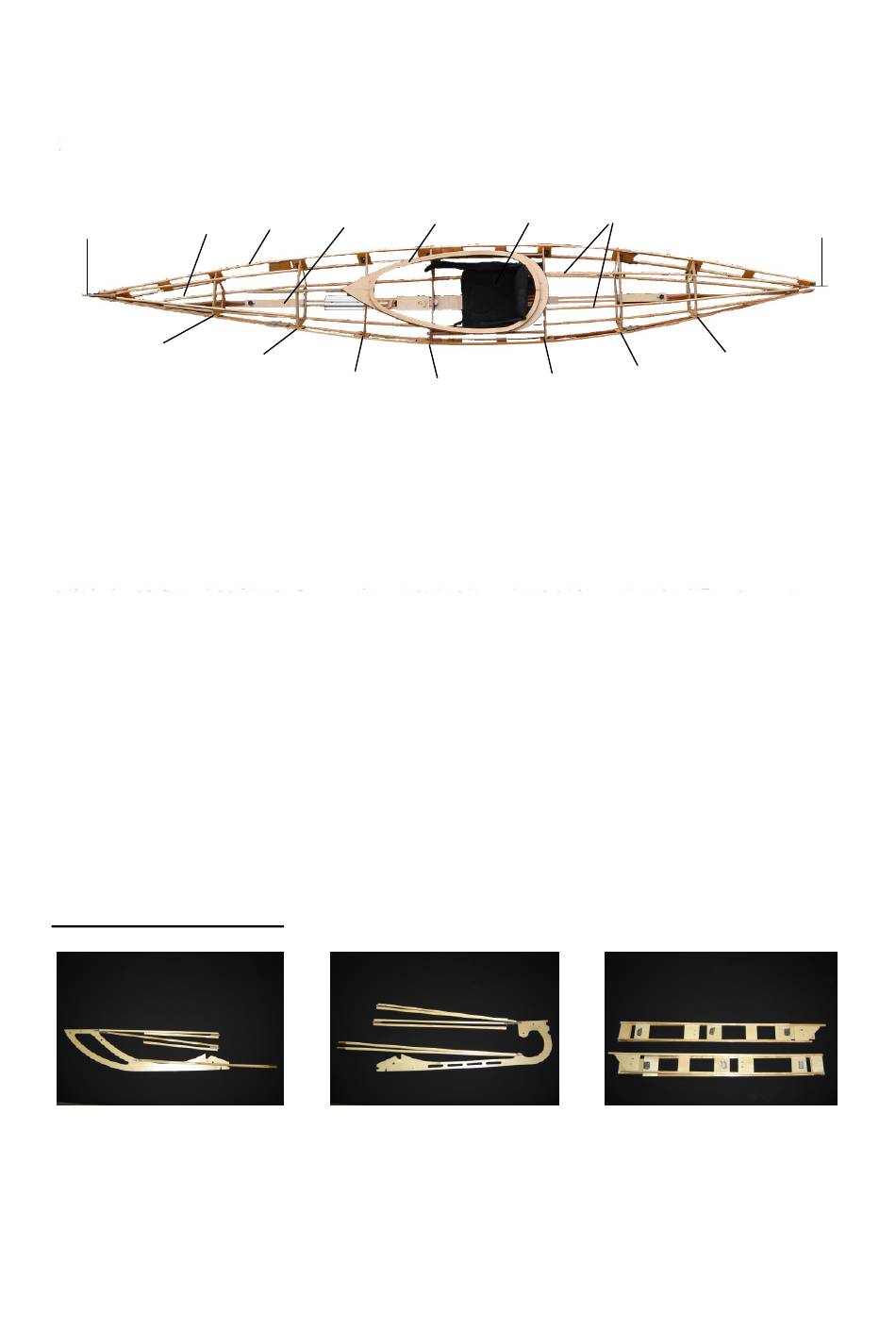

Vor dem Zusammenbau können Sie die Holzteile anhand der Konstruktionszeichnung
und der nachfolgenden Bauelementeübersicht leicht zuordnen
Halten Sie sich möglichst genau an die beschriebenen Arbeitsschritte der Aufbauananleitung
Vermeiden Sie in der Aufbauphase das Betreten der ausgebreiteten Bootshaut
mit Straßenschuhen und sorgen Sie für eine stein- und astfreie Unterlage.
Bauelementeübersicht:
Vorderspitze
Aufbauanleitung
SE 2005
Bordwand Bodenleiter
Waschbord
Spant 2
Hilfsspant 3
Hinterspitze
Hängesitz
Spant 5
Spant 4
1
Firstleisten
Spant 7
Spant 6
.
Bordwände vorn
Hintersteven
