Pouch K17 Aufbauanleitung

Faltboot

Diese Anleitung herunterladen

Aufbauanleitung

Waschbord (mit rotem Streifen außen) und Süllrand

Spanten

Wichtige Hinweise für Pouch – Faltbootfahrer

Liebe Wassersportfreunde!

Wir beglückwünschen Sie zum Kauf eines Pouch - Faltbootes. Sie haben ein hochwertiges, vielseitig

einsetzbares Wassersportfahrzeug mit einer jahrzehntelangen Tradition erworben. Um Ihnen den

Umgang mit dem Boot zu erleichtern, beachten Sie bitte unsere Herstellerhinweise!

Wir empfehlen Ihnen, beim Erstaufbau genügend Zeit einzuplanen, und die verpackten Teile geordnet

auf einer ebenen Unterlage auszubreiten. Vor dem Zusammenbau können Sie die Holzteile anhand der

Konstruktionszeichnung leicht zuordnen.

Halten Sie sich möglichst genau an die beschriebenen Arbeitsschritte der Aufbauanleitung. Vermeiden

Sie in der Aufbauphase das Betreten der ausgebreiteten Bootshaut mit Straßenschuhen und sorgen Sie

für eine stein- und astfreie Unterlage.

Aufbau

Breiten Sie den Inhalt der Stabtasche und des Rucksackes auf einer ebenen Unterlage aus.

Die Teile sind, wo es notwendig ist, durchnummeriert !

- die Spanten von 1 – 7

- Vorder- und Hintersteven (V+H)

- die Bodenleiterhälften vorn und hinten

- der Waschbord (markiert mit rotem Streifen nach außen zeigend, numeriert)

- der Süllrand (numeriert)

Breiten Sie die Bootshaut aus.

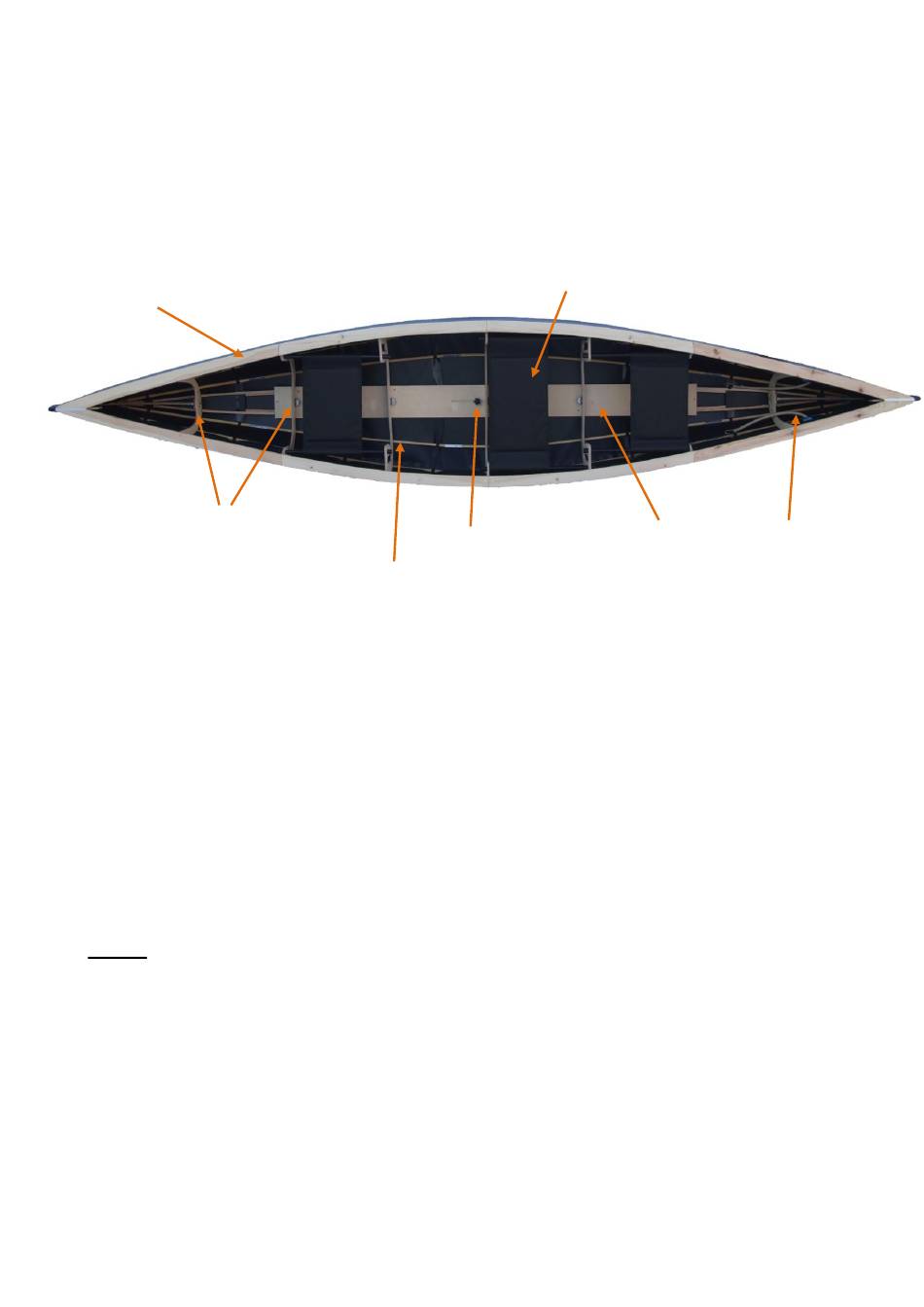

K17

Sitzposition

Bodenleiterverschluss

Senten

Bodenleiter

Luftschlauchstutzen

Seite 1 Wichtige Hinweise für Pouch – Faltbootfahrer Liebe Wassersportfreunde! Wir beglückwünschen Sie zum Kauf eines Pouch - Faltbootes. Sie haben ein hochwertiges, vielseitig einsetzbares Wassersportfahrzeug mit einer jahrzehntelangen Tradition erworben. Um Ihnen den Umgang mit dem Boot zu erleichtern, beachten Sie bitte unsere Herstellerhinweise! Wir empfehlen Ihnen, beim Erstaufbau genügend Zeit einzuplanen, und die verpackten Teile geordnet...
Seite 2 Vorder- und Hintersteven werden vorbereitet indem der Spant 1 und Spant 7 zur jeweiligen Zahl am Steven eingesetzt wird. Die Klappbeschläge der Steven werden mit den Bolzen der Spanten verriegelt. Es ist generell bei der Montage darauf zu achten das sich die jeweiligen Beschriftungen (Zahlen) gegenüberstehen.
Seite 3 Nehmen Sie das Waschbord V und klicken Spant 1 und 2 im Schlüssellochprinzip ein. Danach verschrauben Sie das Waschbord am Vordersteven mit einer Sternschraube. Dies setzen Sie nun nach hinten fort und verfahren mit der gegenüberliegenden Seite ebenso. Als nächstes wird der Luftschlauch aufgepumpt, und zwar nur formfüllend und immer im Wechsel damit sich die Bootshaut nicht verdreht.
