Pouch SZ2004 Aufbauanleitung Seite 3

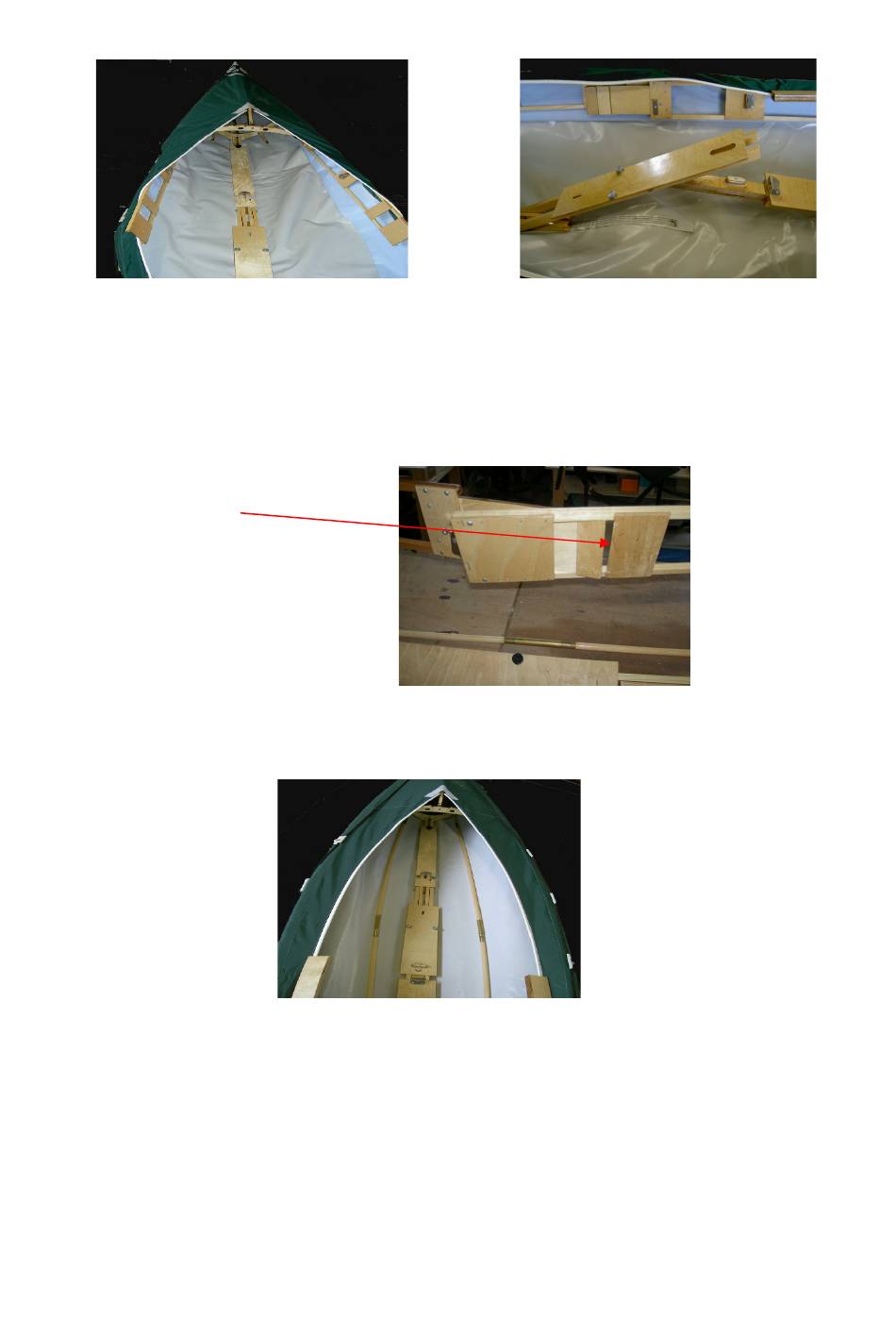

Bild 5, eingeschobene Vorderspitze
Die ausgeklappte Bodenleiter (Bild 6) wird durchgedrückt und verriegelt. Es ist darauf zu
achten, dass im vorderen und hinteren Teil der Bodenleiter die Verriegelungsbrettchen längs
stehen und erst nach dem Durchdrücken quergestellt werden.
Bordwand von innen
gesehen. Beide
Bordwandteile werden nach
innen gezogen und dort wo
der Pfeil ist in die stirnseitige
Nut eingeklappt.
Nun folgt der Vorgang mit der Bordwand. Beide Teile der Bordwand werden nach innen
gezogen und verriegelt. Die Bordwand der vorderen Spitze (zweites Brettchen) wird mit der
hinteren Bordwandspitze (Nut) verbunden und mit dem Metallriegel verschlossen (Bild 7). Die
Senten werden mittels Hülsen verbunden (Bild 8) und mittig durch Schiebehülsen gesichert.
Anschließend wird Spant 3 und Spant 4 positioniert und mit der Bodenleiter und den
Bordwänden durch die Klappbeschläge verbunden (Bild 9).
Bild 7, Bordwand
Bild 8, eingelegte Senten
Bild 6, Bodenleiter
