7.3.
Leitungseinführungen

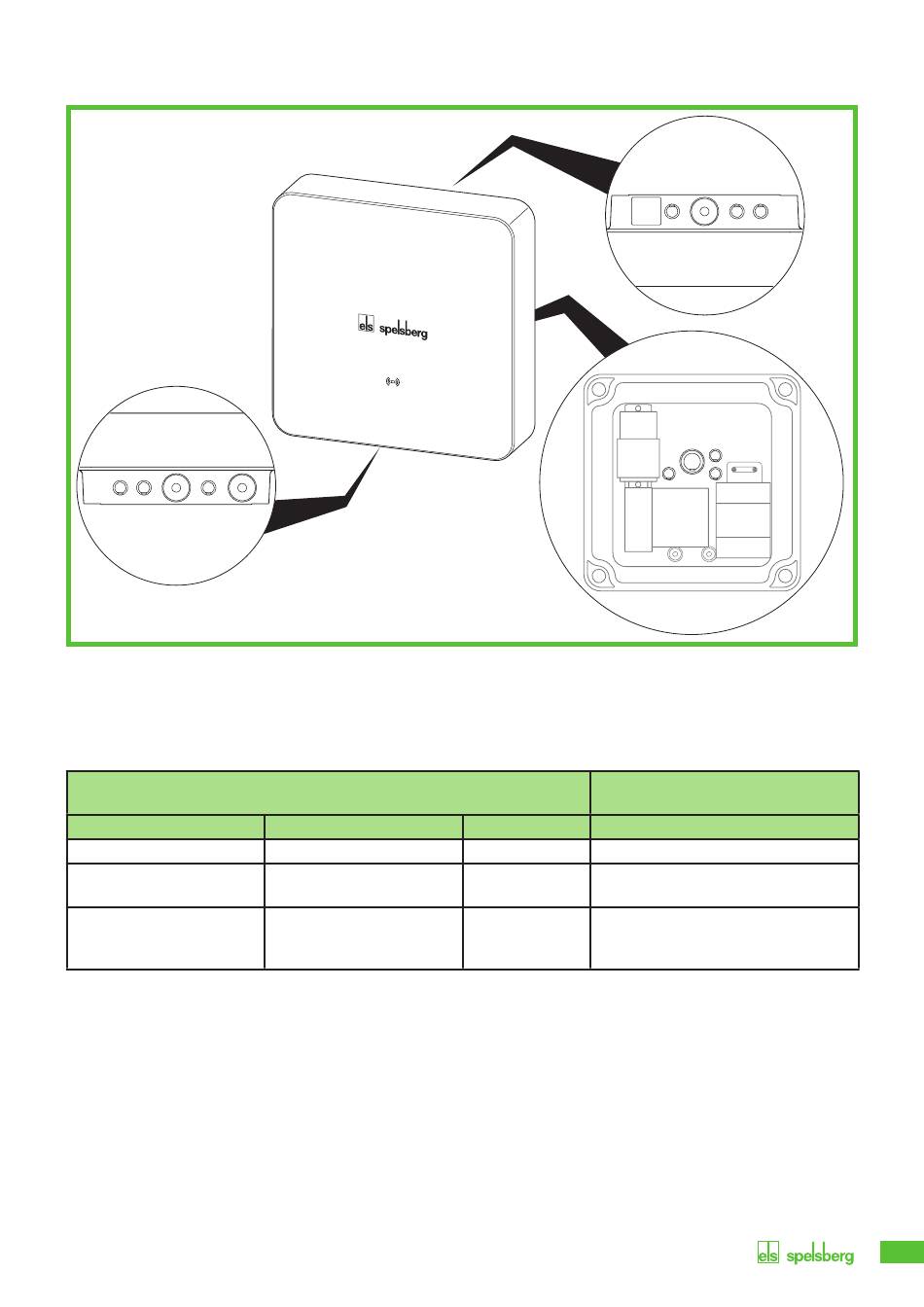

Abb. 4: Vorprägungen im Gehäuse
Die Wallbox hat eine Vielzahl von Leitungseinführungen. Die Leitungseinführungen sind für die jeweiligen
Doppelmembranstutzen (DMS) geeignet. Die meisten Leitungseinführungen sind werkseitig verschlossen und
mit Vorprägungen zum Öffnen versehen.
An der Wallbox befinden sich die folgenden Leitungseinführungen und Vorprägungen:
oben
3x M16
1x M25/32
bestückt mit DMS M25
8.
Lagerung
►
Bewahren Sie das Gerät sowie das Ladekabel und das Zubehör vor der Montage an einem trockenen und
sauberen Ort auf.
Vorprägungen
unten
3x M16
1x M25/32
bestückt mit DMS M25
1x M25
für das Ladekabel, be-
stückt mit DMS M25
passende Doppelmembranstutzen
hinten
Dichtbereich (Größe)
3x M16
1x M25/32
9 – 16 mm (M25)/
14 – 21 mm (M32)
9 – 16 mm (M25)
DMS
5 – 9 mm (M16)
