Für die Montage benötigen Sie folgende Werkzeuge:
„
Bohrmaschine
„
Schraubendreher (Passend zu den verwendeten Befestigungsschrauben und den Deckelschrauben)
„
Wasserwaage
„
Bleistift
„
Seitenschneider
„
Abisolierwerkzeug
„
Crimpzange
9.3.
Vorbereitung der Installation
►
Nur bei Leitungseinführung durch die Rückwand: Schrauben Sie den Gehäusedeckel von der Wallbox ab.
Hinweis
Die Vorprägung für das Ladekabel ist mit einem DMS versehen (unten rechts an der Wallbox).
Für die Energieversorgung sind DMS an der Ober- und Unterseite der Wallbox vorgesehen.
Das Ausbrechen einer Vorprägung ist nur erforderlich, wenn weitere Leitungen angeschlossen
werden sollen, oder die Versorgungsleitung von der Rückseite in die Wallbox eingeführt
werden soll.
Wenn der Durchmesser der Versorgungsleitung den Dichtbereich des vorinstallierten DMS M25
überschreitet:
►
Entfernen Sie den entsprechenden DMS M25.
►
Brechen Sie die entsprechende Vorprägung aus.
►
Montieren Sie einen DMS M32.

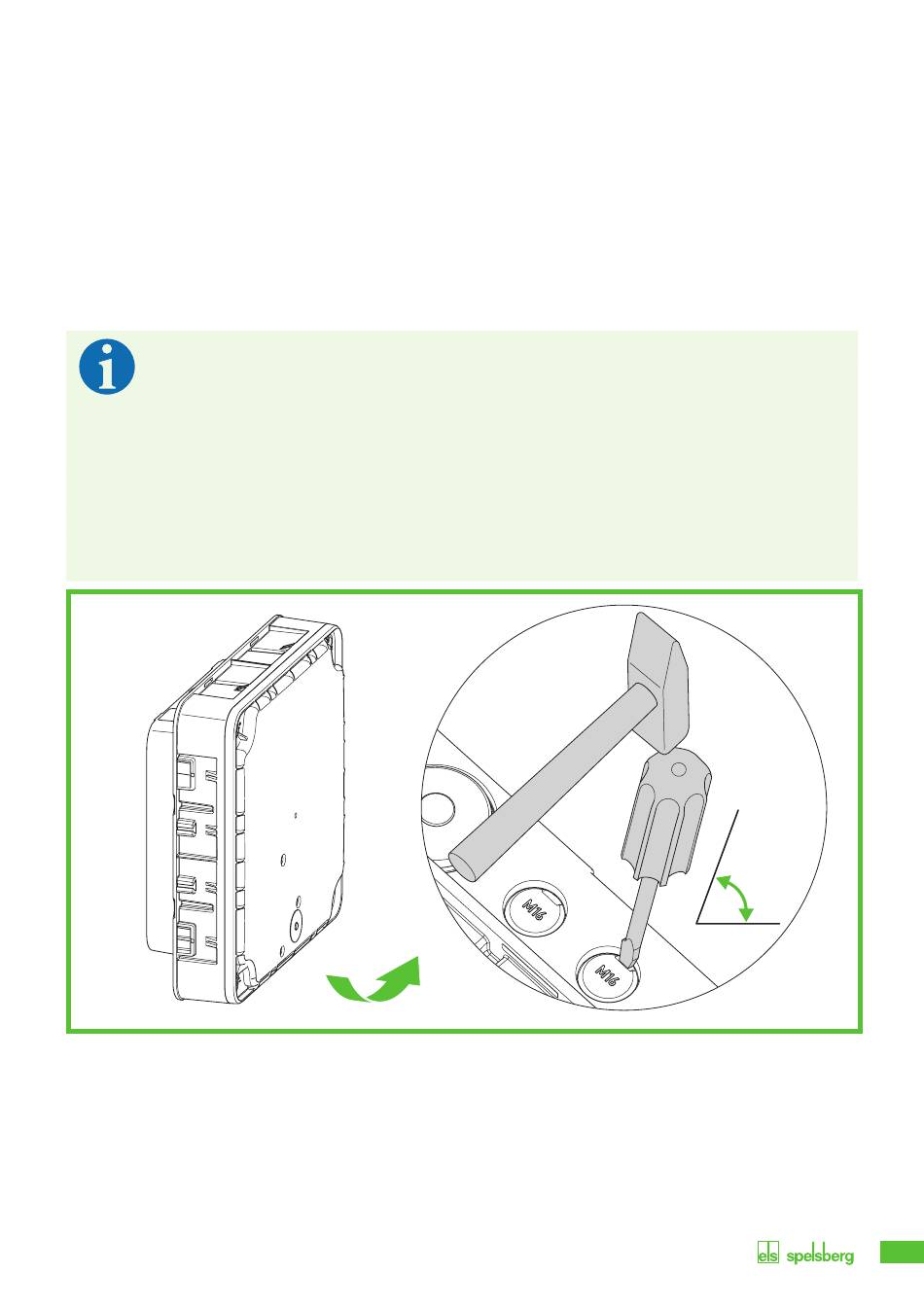

Abb. 5: Vorprägung ausbrechen unten
►
Brechen Sie die benötigten Vorprägungen aus dem Gehäuse aus.
►
Montieren Sie die jeweiligen DMS.
60 − 75°
11
