Steckverbinder überprüfen
10
9
8
7
6

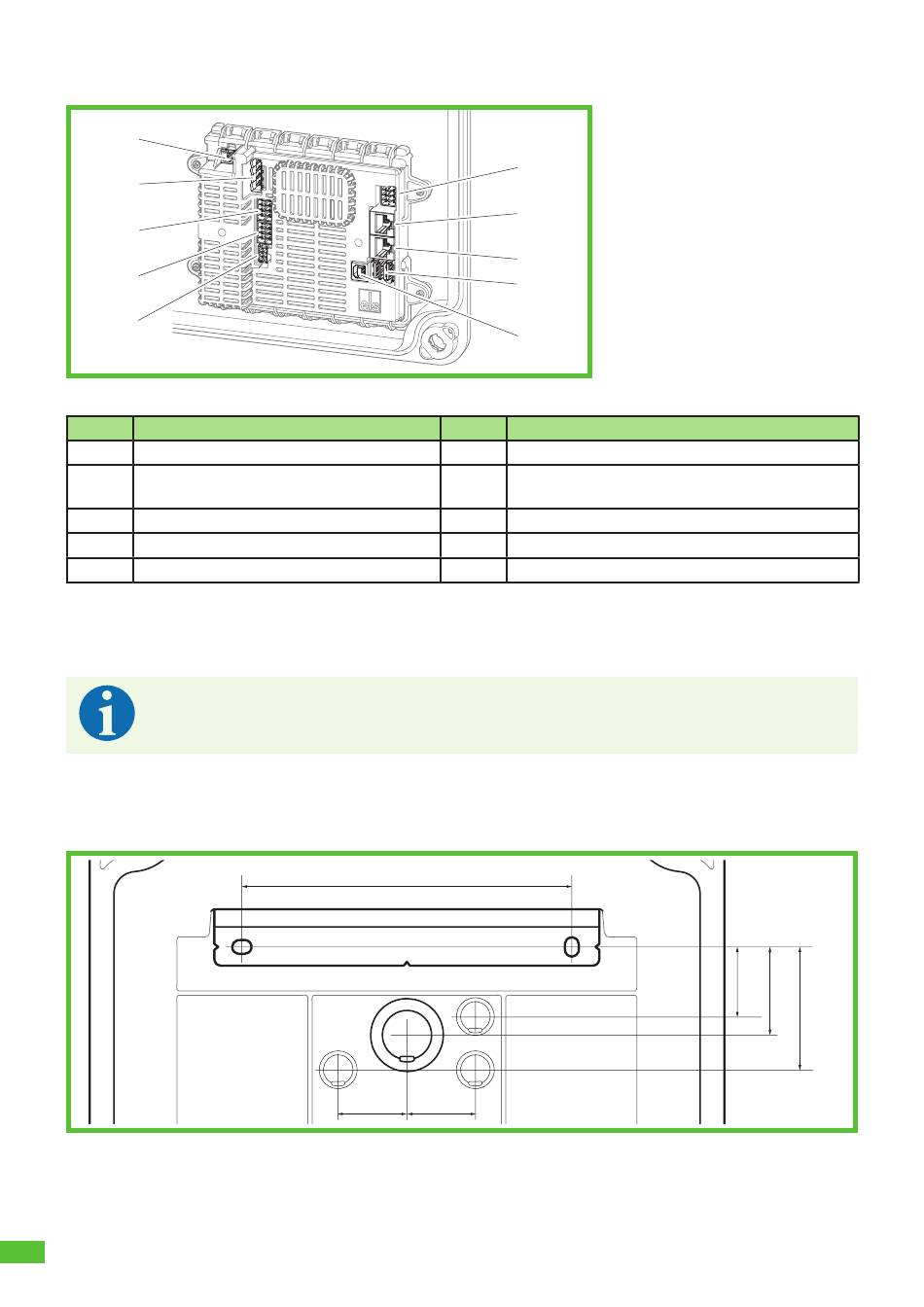

Abb. 6: Anschlüsse Ladecontroller
Pos.
Beschreibung
1
Anschluss Stecker A (PE, CP, ...)
2
Anschluss LAN (LAN-2, nur Smart Pro)
3
Anschluss LAN (LAN-1, nur Smart Pro)
4
2x USB Typ A (Anschluss HMI-Platine)
5
1x USB Typ B (Serviceport)
►
Kontrollieren Sie sämtliche Steckverbinder auf festen Halt.
9.5.
Installation bei Wandmontage
Hinweis
Dübel und Schrauben sind im Lieferumfang enthalten.
►
Verwenden Sie Schrauben mit flachem Kopf (keine Senkkopfschrauben).
Zur Befestigung der Wallbox benötigen Sie:
„
4 Schrauben (Durchmesser maximal 6 mm, Schraubenkopfdurchmesser mindestens Ø 12 mm, maximal
Ø 15 mm)
„
4 passende Dübel
Abb. 7: Maßzeichnung für Leitungseinführung durch die Rückwand (Maßstab 1:2)
►
Nur bei Leitungseinführung durch die Rückwand: Nutzen Sie die Maßzeichnung, um die
Befestigungspunkte der Montageschiene zu markieren (Abb. 7).
12
1
2
3
4
5
Pos.
Beschreibung
6
Anschluss Messstromwandler
7
Anschluss 2-Phasen Abschaltung (nur Smart
Pro)
8
Anschluss PV Freigabekontakt (nur Smart Pro)
9
Anschluss Schützsteuerung
10
Anschluss Versorgungsspannung
150
31
31
32
40
56
