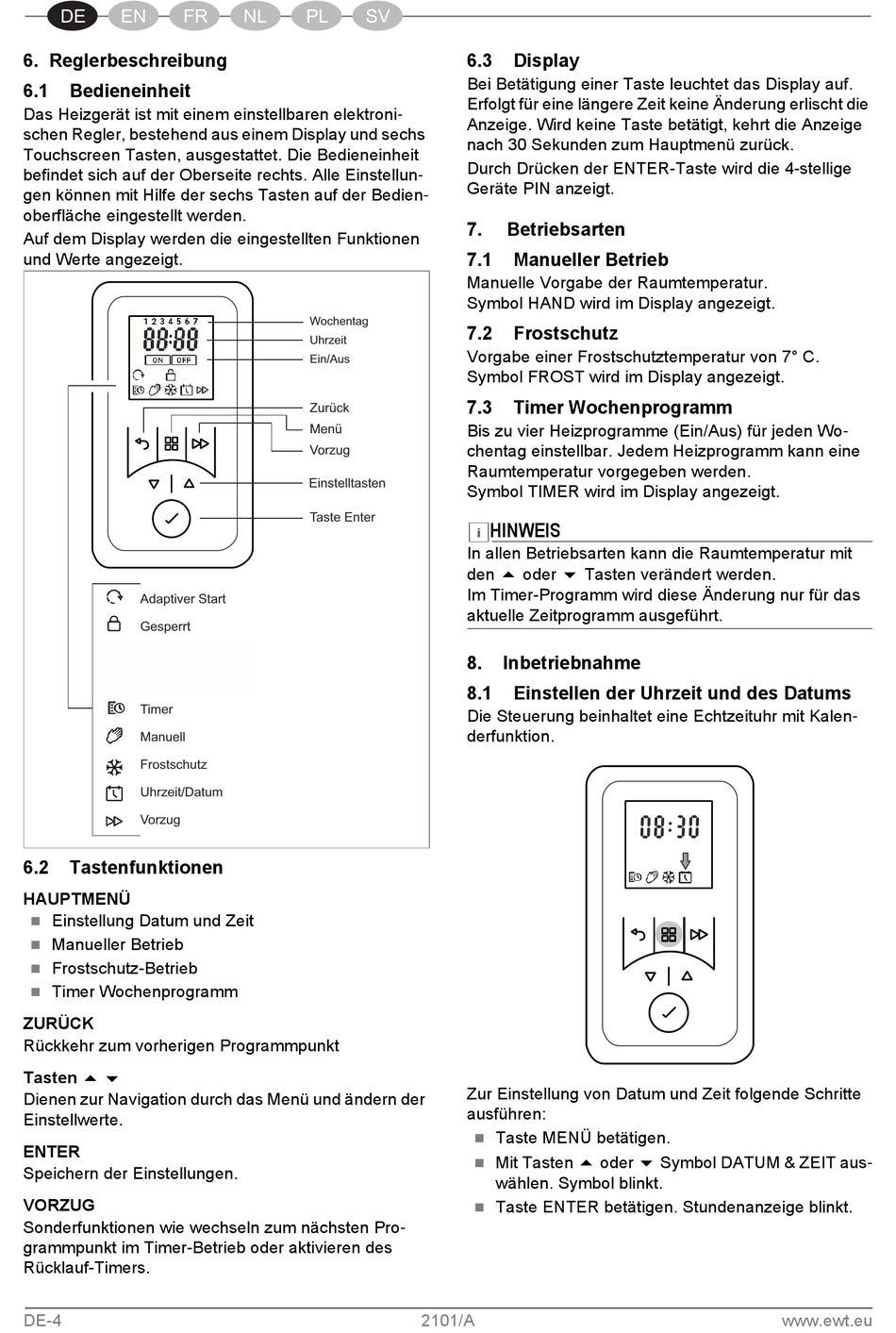

6. Reglerbeschreibung
6.1

Bedieneinheit

Das Heizgerät ist mit einem einstellbaren elektroni-
schen Regler, bestehend aus einem Display und sechs
Touchscreen Tasten, ausgestattet. Die Bedieneinheit
befindet sich auf der Oberseite rechts. Alle Einstellun-
gen können mit Hilfe der sechs Tasten auf der Bedien-
oberfläche eingestellt werden.
Auf dem Display werden die eingestellten Funktionen
und Werte angezeigt.
6.2

Tastenfunktionen

HAUPTMENÜ
Einstellung Datum und Zeit

Manueller Betrieb

Frostschutz-Betrieb

Timer Wochenprogramm

ZURÜCK
Rückkehr zum vorherigen Programmpunkt
Tasten  
Dienen zur Navigation durch das Menü und ändern der
Einstellwerte.
ENTER
Speichern der Einstellungen.
VORZUG
Sonderfunktionen wie wechseln zum nächsten Pro-
grammpunkt im Timer-Betrieb oder aktivieren des
Rücklauf-Timers.
DE-4
6.3 Display
Bei Betätigung einer Taste leuchtet das Display auf.
Erfolgt für eine längere Zeit keine Änderung erlischt die
Anzeige. Wird keine Taste betätigt, kehrt die Anzeige
nach 30 Sekunden zum Hauptmenü zurück.
Durch Drücken der ENTER-Taste wird die 4-stellige
Geräte PIN anzeigt.
7. Betriebsarten
7.1 Manueller Betrieb
Manuelle Vorgabe der Raumtemperatur.
Symbol HAND wird im Display angezeigt.
7.2 Frostschutz
Vorgabe einer Frostschutztemperatur von 7° C.
Symbol FROST wird im Display angezeigt.
7.3 Timer Wochenprogramm
Bis zu vier Heizprogramme (Ein/Aus) für jeden Wo-
chentag einstellbar. Jedem Heizprogramm kann eine
Raumtemperatur vorgegeben werden.
Symbol TIMER wird im Display angezeigt.
HINWEIS
In allen Betriebsarten kann die Raumtemperatur mit
den oder Tasten verändert werden.
 
Im Timer-Programm wird diese Änderung nur für das
aktuelle Zeitprogramm ausgeführt.
8. Inbetriebnahme
8.1 Einstellen der Uhrzeit und des Datums
Die Steuerung beinhaltet eine Echtzeituhr mit Kalen-
derfunktion.
Zur Einstellung von Datum und Zeit folgende Schritte
ausführen:
Taste MENÜ betätigen.

Mit Tasten


wählen. Symbol blinkt.
Taste ENTER betätigen. Stundenanzeige blinkt.

2101/A
oder Symbol DATUM & ZEIT aus-

