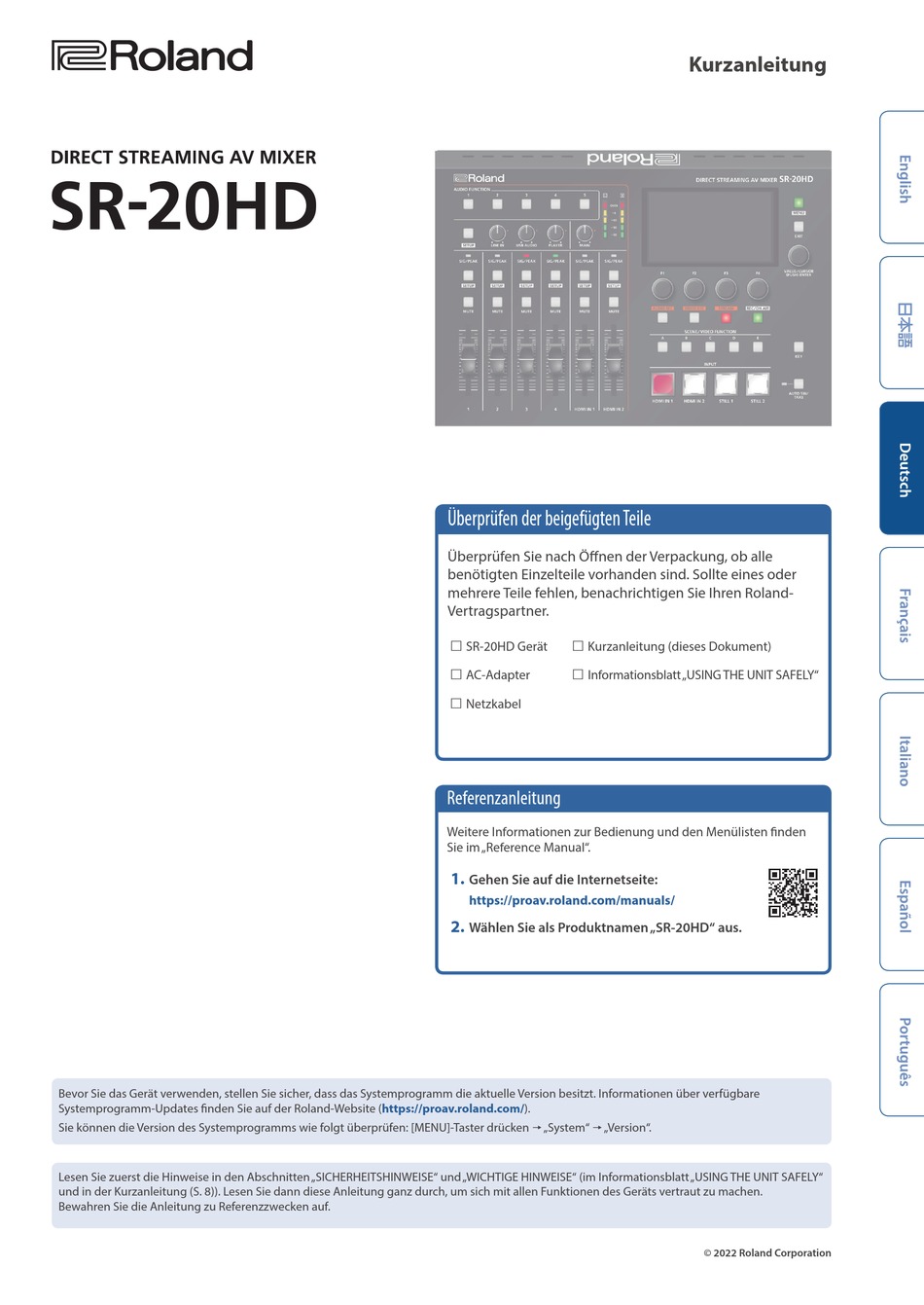

Roland SR-20HD Kurzanleitung

Roland SR-20HD Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bevor Sie das Gerät verwenden, stellen Sie sicher, dass das Systemprogramm die aktuelle Version besitzt. Informationen über verfügbare
Systemprogramm-Updates finden Sie auf der Roland-Website (https://proav.roland.com/).
Sie können die Version des Systemprogramms wie folgt überprüfen: [MENU]-Taster drücken Ó „System" Ó „Version".
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT SAFELY"
und in der Kurzanleitung (S. 8)). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen.
Bewahren Sie die Anleitung zu Referenzzwecken auf.
Überprüfen der beigefügten Teile
Überprüfen Sie nach Öffnen der Verpackung, ob alle
benötigten Einzelteile vorhanden sind. Sollte eines oder
mehrere Teile fehlen, benachrichtigen Sie Ihren Roland-
Vertragspartner.
 SR-20HD Gerät
 Kurzanleitung (dieses Dokument)
 AC-Adapter
 Informationsblatt „USING THE UNIT SAFELY"
 Netzkabel
Referenzanleitung
Weitere Informationen zur Bedienung und den Menülisten finden
Sie im „Reference Manual".
1.
Gehen Sie auf die Internetseite:
https://proav.roland.com/manuals/
2.
Wählen Sie als Produktnamen „SR-20HD" aus.
Kurzanleitung
© 2022 Roland Corporation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roland SR-20HD

Inhaltszusammenfassung für Roland SR-20HD

  • Seite 1 Kurzanleitung Überprüfen der beigefügten Teile Überprüfen Sie nach Öffnen der Verpackung, ob alle benötigten Einzelteile vorhanden sind. Sollte eines oder mehrere Teile fehlen, benachrichtigen Sie Ihren Roland- Vertragspartner.  SR-20HD Gerät  Kurzanleitung (dieses Dokument)  AC-Adapter  Informationsblatt „USING THE UNIT SAFELY“...

  • Seite 2: Die Bedienoberfläche Und Anschlüsse

    Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche AUDIO FUNCTION [SETUP]-Taster Nach Drücken einer dieser Taster werden unten im Display die [1]–[5]-Taster Eingangskanal-Parameter des entsprechenden Kanals angezeigt. Mit diesen Tastern werden Audio-relevante Funktionen ausgeführt. Sie können diesen Tastern auch andere Funktionen zuordnen. [MUTE]-Taster schalten die Audiosignale der entsprechenden Kanäle stumm.

  • Seite 3: Die Vorderseite

    Die Bedienoberfläche und Anschlüsse [F1]–[F4]-Regler SCENE/VIDEO FUNCTION Mit diesen Reglern werden die Werte der unten im Display [A]–[E]-Taster angezeigten Parameter verändert. Über diese Taster werden gespeicherte Bildschirm- Konfigurationen aufgerufen bzw. Video-relevante Funktionen ausgeführt. [AUDIO REC]-Taster Sie können diesen Tastern auch andere Funktionen zuordnen. zeigt den Status der Audio-Aufnahme an.

  • Seite 4: Rückseite

    Die Bedienoberfläche und Anschlüsse Rückseite * Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen. DC IN-Buchse AUDIO OUT (LINE OUT)-Buchsen zum Anschluss des beigefügten AC-Adapters. Über diese Buchsen werden Audiosignale ausgegeben.

  • Seite 5: Grundsätzliche Bedienung

    Einschalten des Geräts WICHTIG Bevor Sie eine neue bzw. bisher anderweitig benutzte SD-Karte mit dem SR-20HD verwenden, müssen Sie diese formatieren. Siehe Stellen Sie sicher, dass alle angeschlossenen Geräte „Formatieren der SD-Karte“. ausgeschaltet sind. Drücken Sie den [POWER]-Schalter auf Einsetzen einer SD-Karte der Rückseite des SR-20HD, um das...

  • Seite 6: Der Hauptbildschirm

    Grundsätzliche Bedienung Der Haupt-Bildschirm Vorschau-Video (PVW) Finales Ausgangsvideo (PGM) zeigt das Video-Eingangssignal an. zeigt das finale Video-Ausgangssignal an. zeigt die Bit Rate des Videosignals zeigt die abgelaufene Zeit der an, das übertragen bzw. Übertragung bzw. Aufnahme an. aufgenommen werden soll. zeigt die Speichergröße und den zeigt den Netzwerk- noch freien Speicher der SD-Karte...

  • Seite 7: Bedienung Über Das Menü

    Bedienung über das Menü Gehen Sie wie folgt vor, um das Menü aufzurufen und die Einstellungen für die Video/Audio-Parameter und das SR-20HD vorzunehmen. * Das Menü kann auch auf dem Bild-Monitor angezeigt werden, der an der HDMI OUT PVW-Buchse angeschlossen ist.

  • Seite 8: Sicherheitshinweise

    ¹ Verwenden Sie keine Kabel mit eingebautem Widerstand. umzugehen, ist ein Datenerhalt bei Reparaturen oft nicht das Erstellen von Tracks, Aufführungen, Aufnahmen und das möglich. Roland übernimmt keine Haftung für alle Arten von ¹ Dieses Gerät kann nicht direkt mit einem Netzwerk Veröffentlichen Ihrer Arbeiten.
