1.4 Rückseitenblende
Ethernet-Port
Luftkühlungsbuchse
RS232-Anschlüsse
Ausgang
„0" Volt
(schließend und
öffnend)
1. Ethernet-Port
(Zugriff zur Programmaktualisierung an PLC und Touchscreen)
2. Luftkühlungsbuchse
(Anschluss an Luftkühlungskit 1-529533-7)
3. RS232-Anschluss
(Anschluss für Schweißmaschine wie etwa Schunk-Schweißmaschine.)
4. Ausgang „0" Volt
(schließend und öffnend)
5. Hauptnetzsicherung
(2 x 230 V, 3,15 A Überspannungsschutz)
6. Netzeingang
(230 V)
7. Netzschalter
(Zum Ausschalten der Stromversorgung an RBK-X1 im Standby-Modus)
8. Sicherung des Lüfters
(240 V, 1 A Überspannungsschutz)
9. Sicherung des Heizelements
(240 V, 3 A Überspannungsschutz)
10. Kühlungslüfter
(Arbeitet bei einer Temperatur des Heizelements über 190
Seite 8
RBK-X1 CE
T.-Nr. 2234800-2

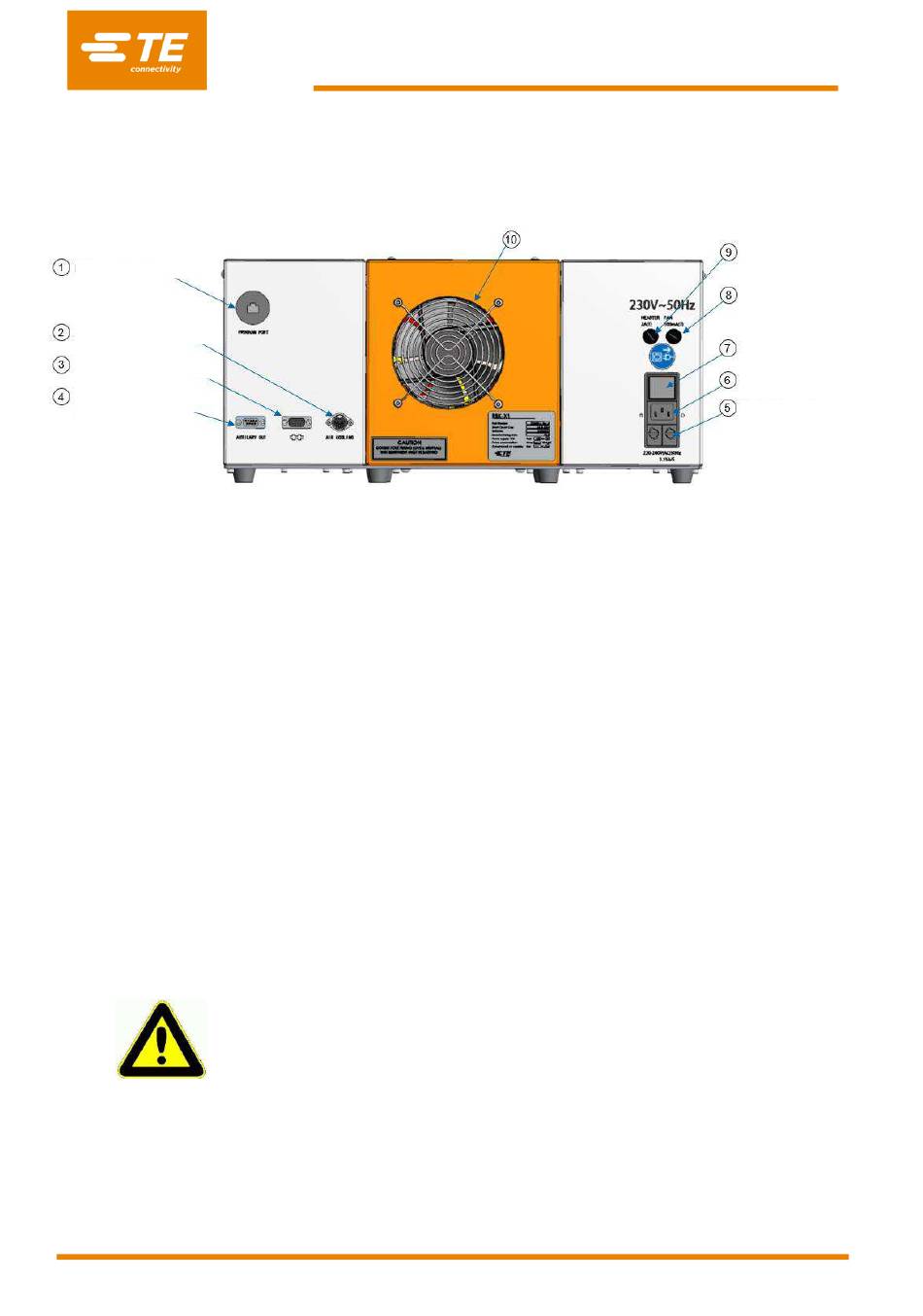

Abb. 1-4: Rückseitenblende
Den Netzschalter oder die Not-Aus-Taste nicht zur normalen Abschaltung der
Maschine verwenden, da dies die Lebensdauer des Heizelements stark
beeinträchtigt. Schalten Sie das Heizelement mit dem E/A-Schalter aus. Die
Kühlung wird fortgesetzt, bis die Temperatur unter 190 °C gesunken ist, dann
schaltet sich der Lüfter aus und die Maschine tritt in den Standby-Modus ein. Jetzt
kann die Maschine mit dem Netzschalter ausgeschaltet werden.
Kühlungslüfter
°C
)
Rev. A
Sicherung des
Heizelements
Sicherung des
Lüfters
Netzschalter
Netzeingang
Hauptnetzsicherung
Apr. 2020
