EMV-Schutz zum Anschließen externer Geräte an den RBK-X1-Prozessor.
Beim Anschließen externer Geräte an die folgenden Ausgänge muss an jeden verwendeten Anschluss ein
Ferritkern geklemmt werden. Die Ferritklemme muss eine Schleife aufweisen.
Anschlüsse, die Ferritklemme MIT EINER SCHLEIFE benötigen.
2. Luftkühlung
3. RS232-Anschluss
4. Ausgang „0" Volt (schließend und öffnend)

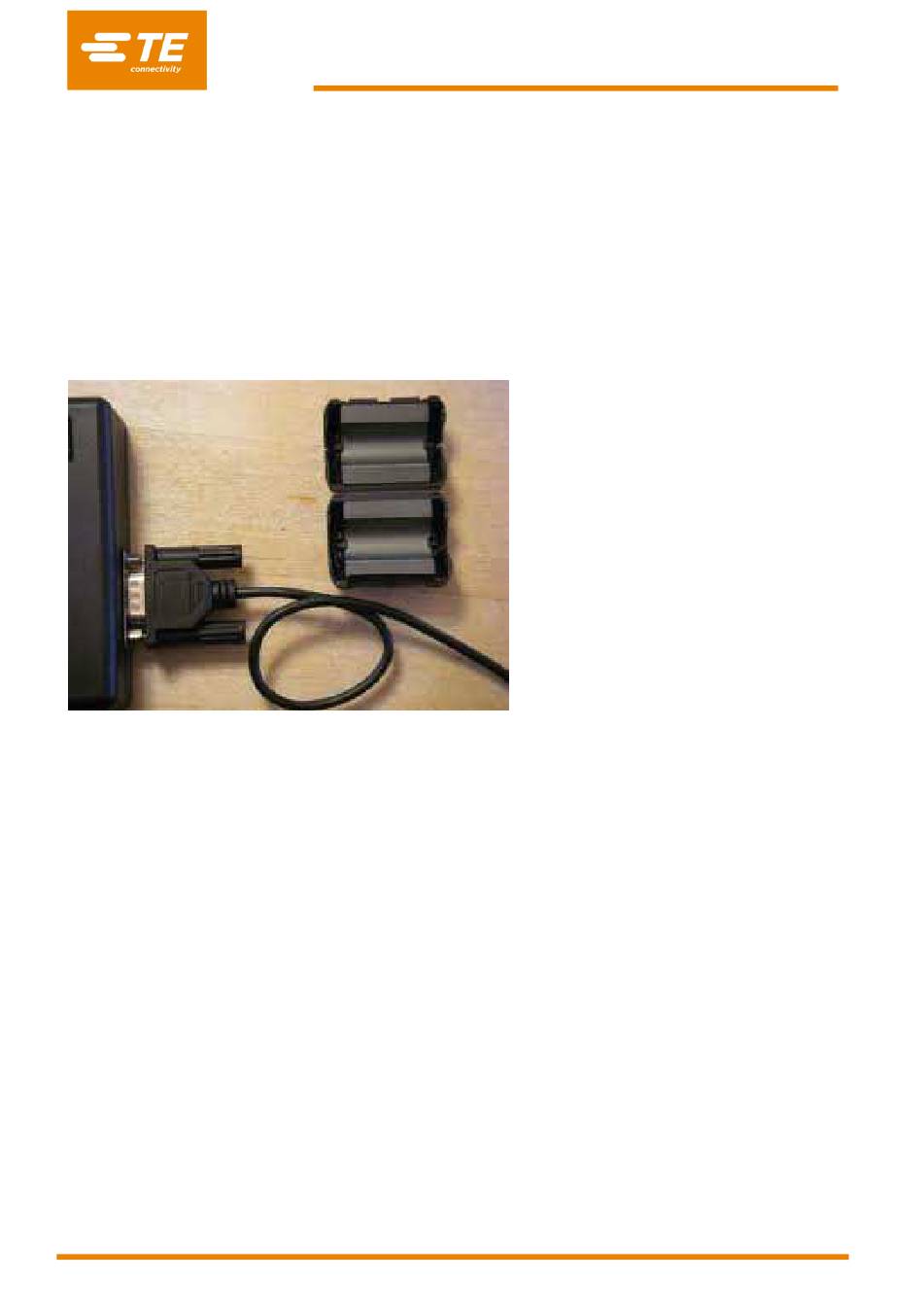

1 x Ferritkern für jeden Anschluss an dem Interface mit einer Schleife wie abgebildet
Seite 9
RBK-X1 CE
T.-Nr. 2234800-2
Rev. A
Apr. 2020
