7. Mindestvorgaben zur Sicherstellung der Standfestigkeit

Anzahl der
Version
Wandveran-
kerungen
AluCombine
-
3.0 300
AluCombine
-
3.0 400
AluCombine
min. 2x
3.0 500
AluCombine
min. 2x
3.0 600
AluCombine
min. 2x
3.0 700

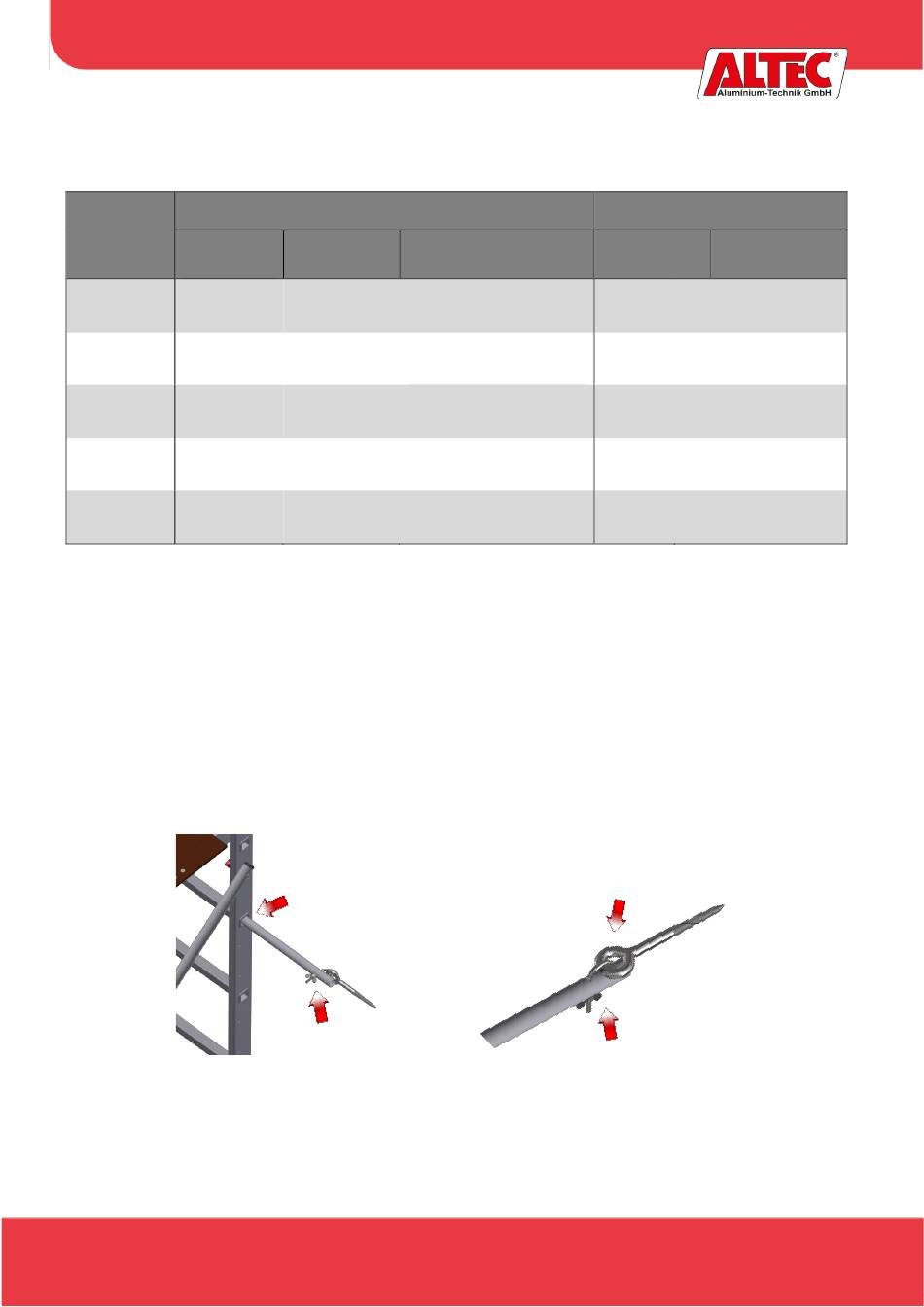

8. Montage und Position der Wandverankerungen

Die Wandverankerungen sind – von oben aus gesehen – in die 6. Sprosse einzuschieben und mittels Klemmbügeln am
Leiternholm zu fixieren. Im Detail ist wie folgt vorzugehen:
1. Wandverankerung durch die Sprosse schieben, um die Position für die Wandschraube zu ermitteln und an der Wand zu
markieren.
2. Loch mit Ø14mm in die Wand bohren, Dübel einsetzen und Wandschraube eindrehen.
3. Rohrhaken M6 in Wandverankerung einsetzen, mit Wandschraube an der Wandseite fixieren und mittels Dreieckgriffmutter
anziehen.
- 10 -
Verwendung als Gerüst
Standgerüst Fahrgerüst
2 Bockrollen oder
Traversen inkl.
4 Lenkrollen, mit
Füße
Traversen inkl. Füße
2 Bockrollen oder
Traversen inkl.
4 Lenkrollen, jeweils mit
Füße
Traversen inkl. Füße
2 Bockrollen oder
Traversen inkl.
4 Lenkrollen, jeweils mit
Füße
Traversen inkl. Füße
Traversen inkl.
4 Lenkrollen mit Traversen
Füße
Traversen inkl.
4 Lenkrollen mit Traversen
Füße
Verwendung als Leiter
Max. Max.
Anstellwinkel Leiterlänge
75° 3.878mm
75° 3.878mm
75° 3.878mm
75° 3.878mm
75° 3.878mm
