11.3 Anbringen der Laufrollen und Traversen
11.3.1 Traverse und Bockrollen

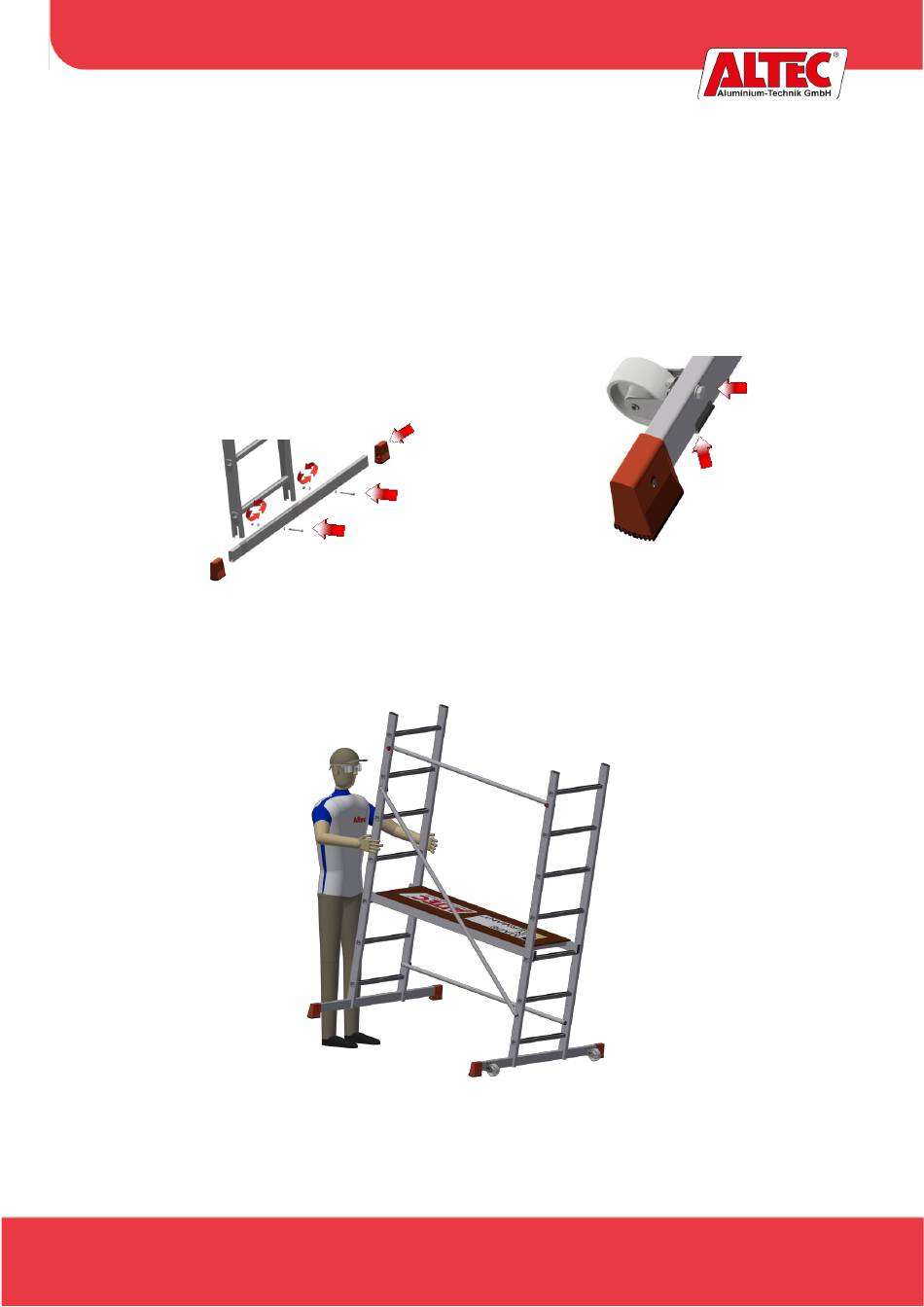

1. Zunächst werden die Leiternfüße über die Enden der
Traverse bis zum Anschlag geschoben und mit den
Blechschrauben gesichert. Der Basisrahmen wird mit
den Ausschnitten nach unten zeigend über den
Bohrungen der Traverse auf diese gesteckt und
anschließend mit Sechskantschrauben M8x75 sowie
jeweils 2 Unterlegscheiben fixiert. Dabei kann die
Traverse entweder mittig oder versetzt, je nach
gewünschter Arbeitsposition, mit den Basisleitern
verschraubt werden.
Zum Verfahren wird das Gerüst mit Bockrollen, so wie dargestellt, hinten angehoben und über die Bockrollen geschoben oder
gezogen.
- 19 -
2. An einer der beiden Traversen werden die Rollen
unterhalb der Traverse aufsteckt, sodass diese nach
außen zeigen, und anschließend mit Schaftschrauben
40mm und der Stopmutter M8 sowie jeweils 2
Unterlegscheiben befestigt.
