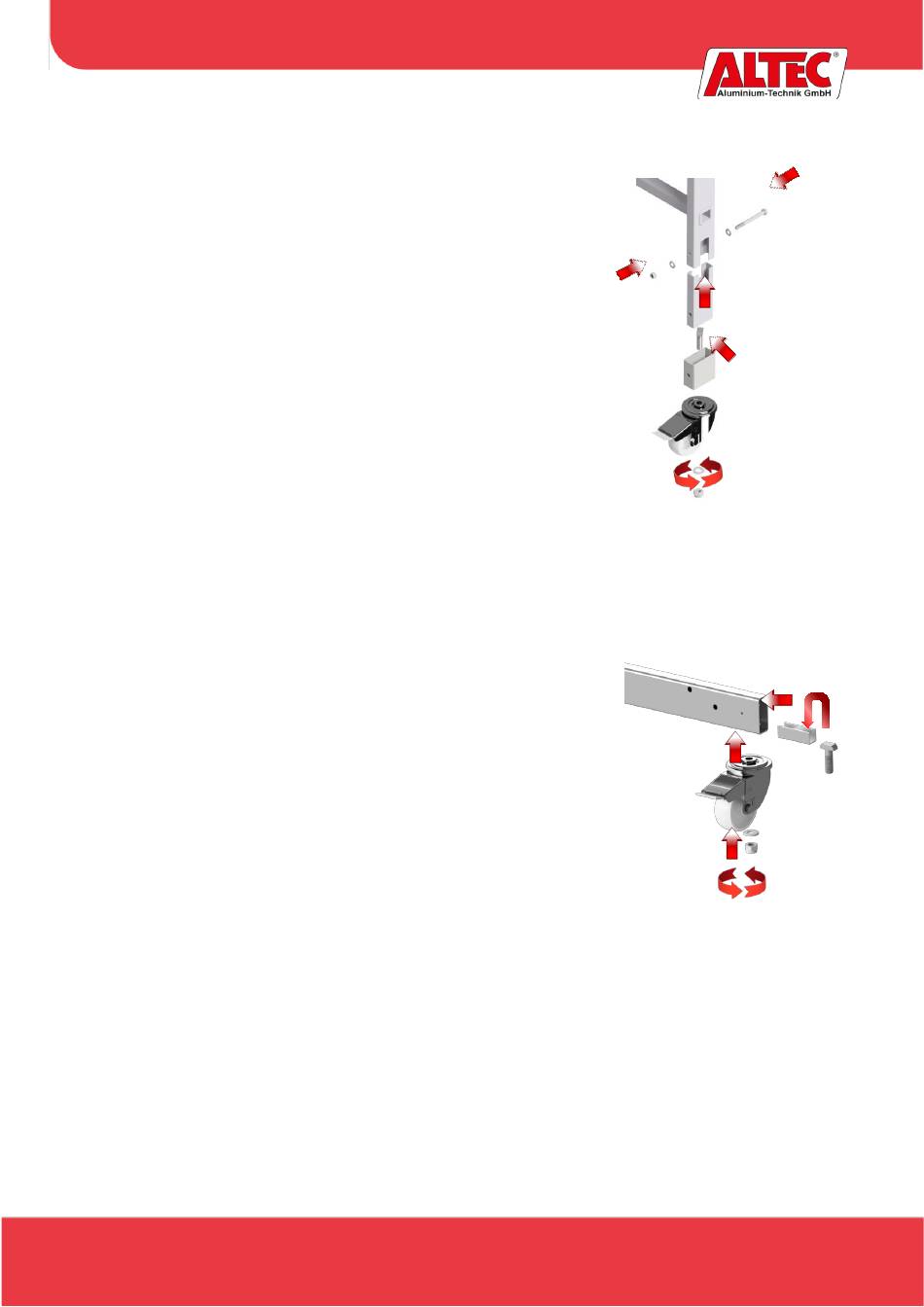

11.3.2 Montage der Lenkrollen AluCombine 300 (Variante)

1. Befestigen Sie zunächst die Lenkrollen mit dem Radverbinder mittels der
Hammerkopfschraube, der Unterlegscheibe 13mm und der Stopmutter
M12.
2. Anschließend ist diese Einheit über die Leiterholmverstärkung zu schieben
und in die Leiterholme der Basisleitern von unten einzuführen.
3. Abschließend ist der Radverbinder und die in diesem enthaltene Leiterholm-
verstärkung mittels der Schaftschraube 80mm und der Stopmutter M8 sowie
jeweils 2 Unterlegscheiben 8mm im Leiterholm zu befestigen.
4. Mit Ausnahme vom Verfahren des Gerüstes sind die Bremsen bei den
Lenkrollen stets zu fixieren.

11.3.3 Montage der Lenkrollen AluCombine 400 und 500 (Variante) bis 700

1. Führen
Sie
zunächst
Hammerkopfschraube in die Traversenverstärkung hinein und anschließend
beide Bauteile in die Traverse, sodass die Hammerkopfschraube durch die
Bohrung der Traversen nach unten herausschaut.
2. Anschließend ist die Lenkrolle auf die Hammerkopfschraube zu führen und
mit der Unterlegscheibe 13mm und der Stopmutter M12 zu verschrauben.
3. Vor dem Besteigen des Gerüstes ist sicherzustellen, dass alle Lenkrollen
gebremst sind. Mit Ausnahme vom Verfahren des Gerüstes sind die
Bremsen bei den Lenkrollen stets fixiert zu lassen.
- 20 -
an
beiden
Enden
der
Traverse
die
