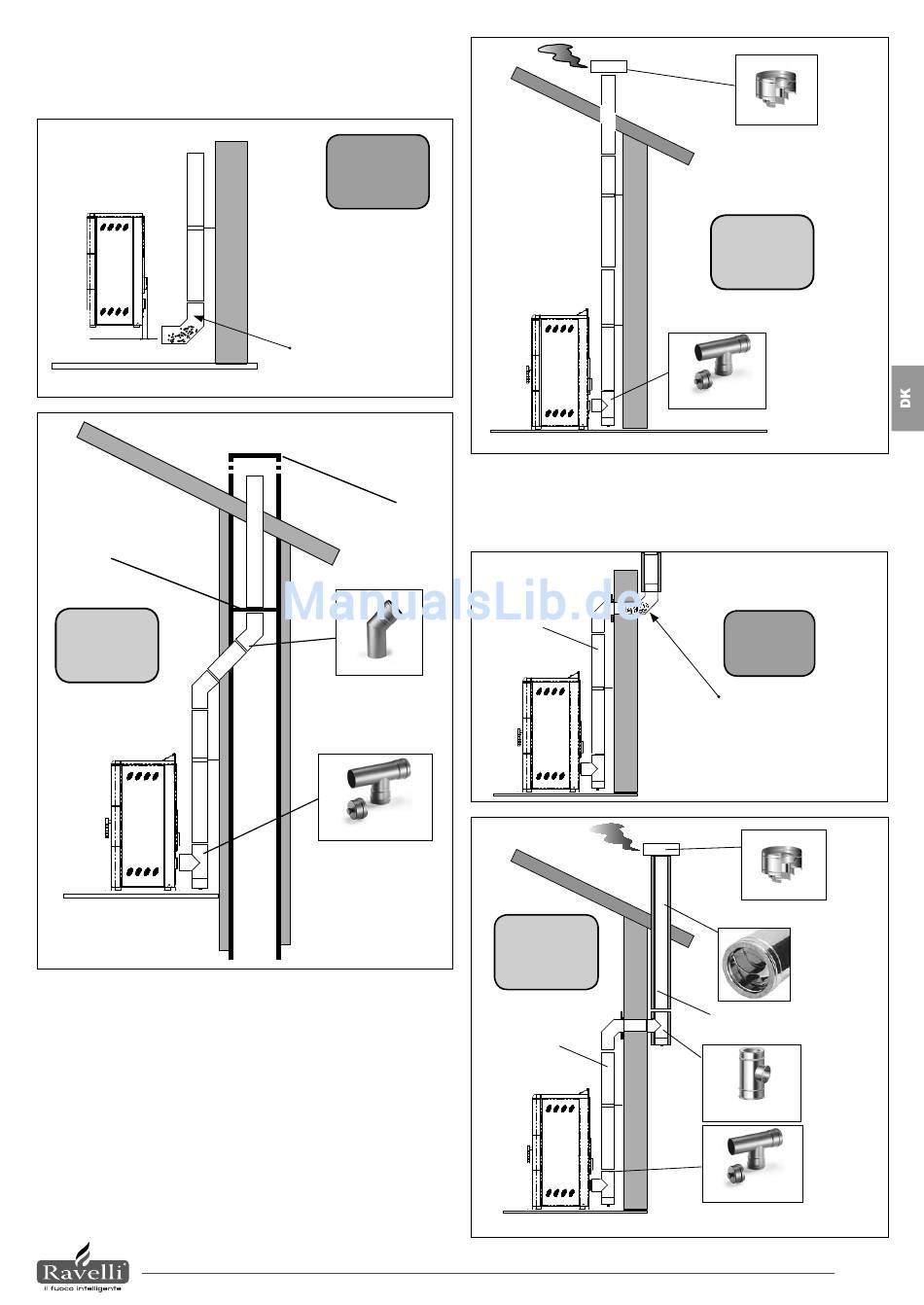

N e d e r s t p å s k o r s t e n e n e r d e r m o n t e r e t e t R a v e l l i T- s t y k k e m e d
i n d b y g g e t i n s p e k t i o n s p r o p . D e t f r a r å d e s a t i n s t a l l e r e e n 9 0 °
b ø j n i n g s o m f ø r s t e s t y k k e , d a a s k e n p å k o r t t i d v i l h i n d r e r ø g e n
i a t p a s s e r e o g s å l e d e s s k a b e p r o b l e m e r f o r p i l l e o v n e n s t r æ k .
( s e f i g . 6 ) .
Fig.6
5 4 4 4 3
Dækplade
JA
Denne installationstype (se fi g.10) har ikke behov for en isoleret skorsten, da en del af
røgkanalen er monteret indvendigt i boligen og den anden del indvendigt i en allerede
eksisterende skorsten.
Husk kun at anvende Ravelli godkendt foringsrør.
I ovnens underste del er der monteret et T-stykke med inspektionsprop. Det frarådes
at installere en 90° bøjning som første stykke, da asken på kort tid vil hindre røgen i
at passere og således skabe problemer for pilleovnens træk. (se fi g. 6) Bemærk her
brugen af 2 styk 45°-bøjninger, således at det sikres, at asken falder ned i T-stykket
med inspektionsprop.
NEJ
Afl ejret aske i 90° bøjning
Regnhætte
45° bøjning Ø 80
T-stykke til kondensvand
Fig.10
INSTALLATION I INDVENDIG SKORSTEN
Denne installationstype kræver isoleret skorsten både udvendigt og indvendigt
for at opnå lovlig afstand til brændbart materiale.
I ovnens underste del er der monteret et T-stykke med inspektionsprop. Det
frarådes at installere en 90°-bøjning som første stykke, da asken på kort tid vil
hindre røgen i at passere og således skabe problemer for pilleovnens træk.(se
fi g. 6)
Ikke isoleret rør
JA
Ikke isoleret rør
Regnhætte
Fig.5
JA
T-stykke til kondensvand
NEJ
Afl ejret aske i 90° bøjning
Fig.8
Regnhætte
Isoleret skorsten
Isoleret skorsten
Fig.7
Isoleret T-stykke til kondensvand
T-stykke til kondensvand
