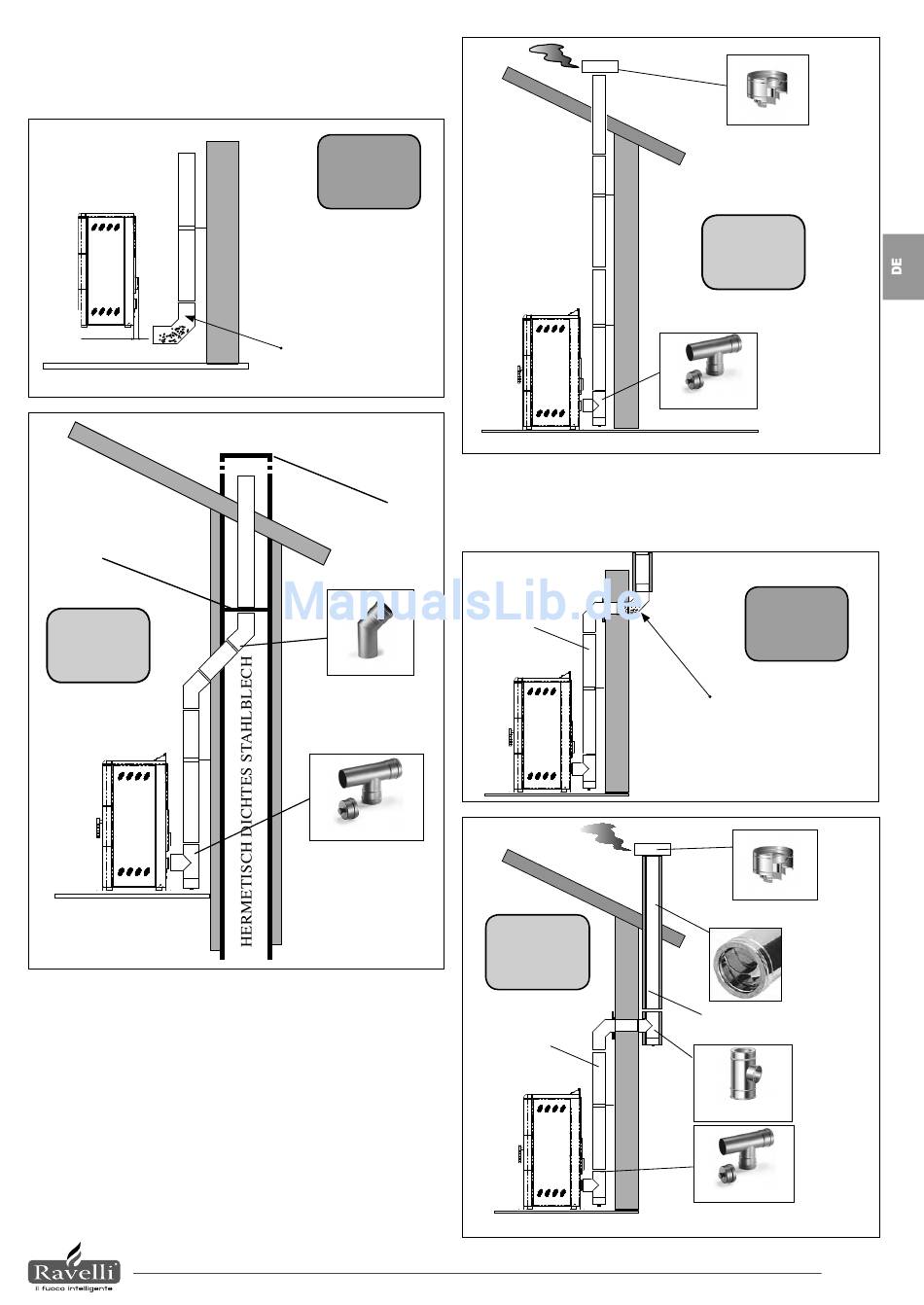

Im unteren Bereich des Schornsteins wurde ein T-Stück mit Inspektionsstopfen
eingebaut.
Als erstes Element am Anfang sollte kein 90°-Kniestück eingesetzt werden,
da die Asche innerhalb kurzer Zeit den Rauchgasdurchlass verstopfen und zu
Problemen beim Zug des Ofens führen würde (siehe Abb. 6).
Abb.6
5 4 4 4 3
Abdeckplatte
JA
Dieser Installationstyp (siehe Abb.10) benötigt keinen wärmegedämmten Schornstein, da ein
Teil des Rauchgaskanals im Innenbereich und ein Teil im Inneren eines bereits vorhandenen
Rauchgaskanals verläuft.
Im unteren Bereich des Schornsteins wurde ein T-Stück mit Inspektionsstopfen eingebaut.
Als erstes Element am Anfang sollte kein 90°-Kniestück eingesetzt werden, da die Asche
innerhalb kurzer Zeit den Rauchgasdurchlass verstopfen und zu Problemen beim Zug des
Ofens führen würde. (siehe Abb. 2)
Zu beachten ist hier der Einsatz von 2 45°-Kniestücken, damit gewährleistet ist, dass die
Asche in das T-Stück mit Inspektionsstopfen fällt.
NEIN
Im 90°-Kniestück abgelagerte Asche
Regenschutz
45°- Kniestück Ø 80
T-Stück für Kondenswasser
Abb.10
INSTALLATION BEI INNEN LIEGENDEM SCHORNSTEIN
Dieser Installationstyp (siehe Abb.5) benötigt keinen wärmegedämmten Schornstein, da der
gesamte Rauchgaskanal im Innenbereich installiert wurde.
Im unteren Bereich des Schornsteins wurde ein T-Stück mit Inspektionsstopfen eingebaut.
Als erstes Element am Anfang sollte kein 90°-Kniestück eingesetzt werden, da die Asche
innerhalb kurzer Zeit den Rauchgasdurchlass verstopfen und zu Problemen beim Zug des
Ofens führen würde. (siehe Abb. 6).
Nicht wärmegedämmtes Rohr
JA
Nicht wärmegedämmtes Rohr
Regenschutz
Abb.5
JA
T-Stück für Kondenswasser
NEIN
Im 90°-Kniestück abgelagerte Asche
Abb.8
Regenschutz
Wärmegedämmter
Schornstein
Wärmegedämmtes Rohr
Abb.7
T-Stück für Kondenswasser
coibentato
T-Stück für Kondenswasser
