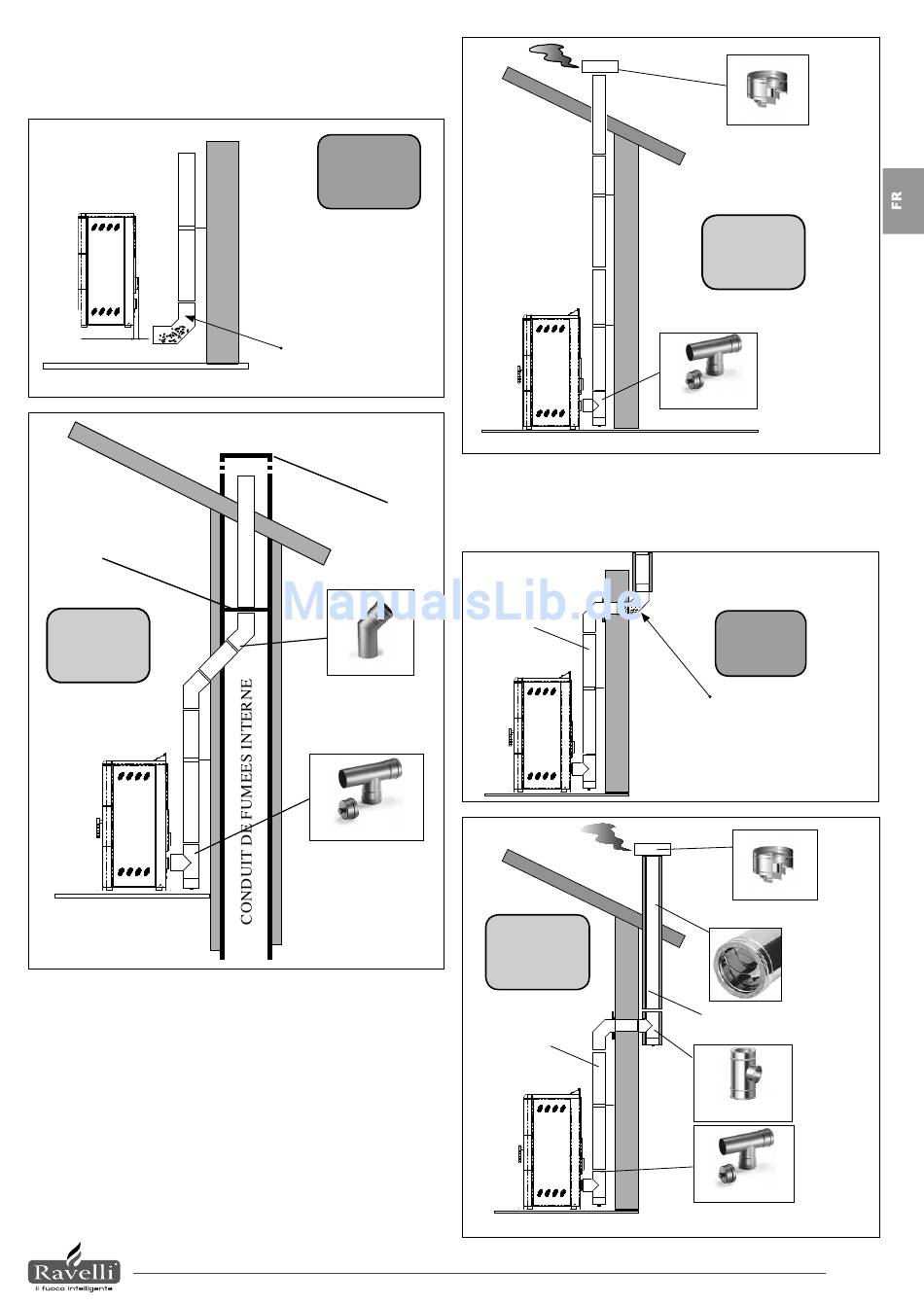

Dans la partie inférieure du conduit de fumée on a monté un raccord de type "T" avec
bouchon d'inspection.
Il est déconseillé d'installer comme première pièce initiale une courbe à 90°, car la cendre
boucherait en peu de temps le passage des fumées, en causant des problèmes au tirage
du poêle. ( Voir Fig. 6).
Fig.6
5 4 4 4 3
Tôle en acier étanche
OUI
Ce type d'installation (Voir Fig. 10) n'a pas besoin de conduit de fumée calorifugé, car
une partie du conduit de fumées a été monté à l'intérieur de l'habitation, et une partie à
l'intérieur d'un conduit de fumée déjà existant.
Dans la partie inférieure du poêle on a monté un raccord de type "T" avec bouchon d'ins-
pection.
Il est déconseillé d'installer comme première pièce initiale une courbe à 90°, car la cendre
boucherait en peu de temps le passage des fumées, en causant des problèmes au tirage
du poêle. ( Voir Fig. 6 )
Remarquer l'utilisation de 2 courbes à 45°, en sorte de garantir à la cendre de tomber dans
le raccord en "T" avec inspection.
NON
Cendre déposée dans le coude à 90°
Plaque de couverture
Courbe à 45° Ø 80
Raccord en T pour la vapeur
condensée
Fig.10
INSTALLATION AVEC CONDUIT DE FUMÉES À L'INTÉRIEUR
Ce type d'installation (Voir Fig. 5) n'a pas besoin de conduit de fumée calorifugé, car une
partie du conduit de fumées a été monté à l'intérieur de l'habitation, et une partie à l'inté-
rieur d'un conduit de fumée déjà existant. Dans la partie inférieure du poêle on a monté
un raccord de type "T" avec bouchon d'inspection. Il est déconseillé d'installer comme pre-
mière pièce initiale une courbe à 90°, car la cendre boucherait en peu de temps le passage
des fumées, en causant des problèmes au tirage du poêle. ( Voir Fig. 6)
Tuyau non
calorifugé
OUI
Tuyau non
calorifugé
INSTALLATION AVEC CONDUIT DE FUMÉES À L'INTÉRIEUR/ EXTÉRIEUR
Protection contre la pluie
Fig.5
OUI
Raccord en T pour la vapeur
condensée
NON
Cendre déposée dans le coude à 90°
Fig.8
Protection contre la pluie
Conduit de fumées
calorifugé
Tuyau calorifugé
Fig.7
Raccord en T pour la vapeur
condensée coibentato
Raccord en T pour la vapeur
condensée
