del humero se ha montado una unión en "T" con tapón de inspección.
No es recomendable que la primera pieza instalada en la parte ini-
cial sea una curva de 90° ya que las cenizas obstruirían en poco
tiempo el pasaje de los humos ocasionando así problemas de tiro a
la estufa. (Véase figura 6).

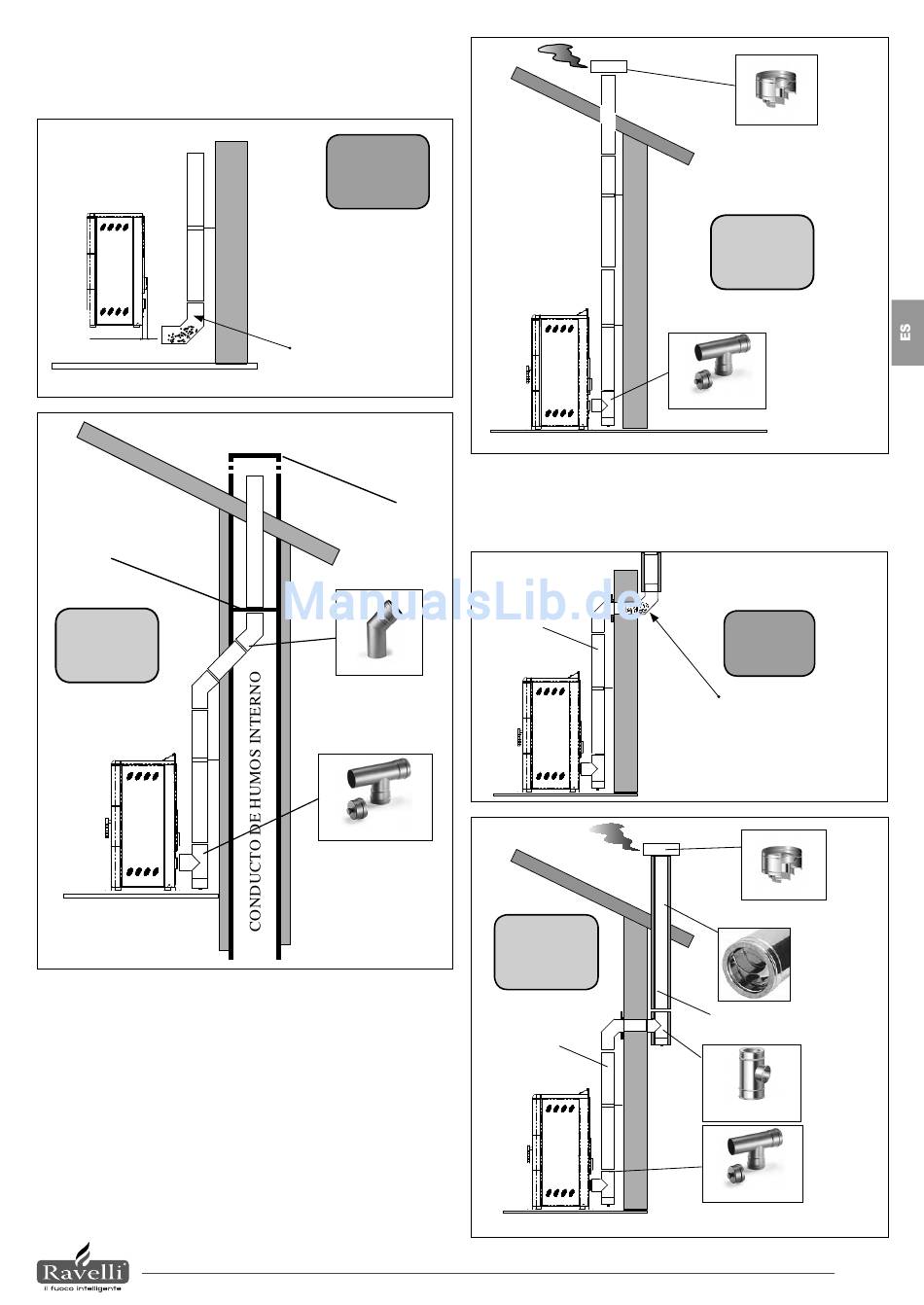

Fig.6
5 4 4 4 3
Chapa de acero estanca
SI
Este tipo de instalación (véase fi gura 10) no necesita de humero un aislado, ya que
parte del conducto de humos ha sido montado en el interior de la habitación y parte en
el interior del conducto de humos existente.
En la parte inferior de la estufa se ha montado una unión en "T" con tapón de inspec-
ción. No es recomendable que la primera pieza instalada en la parte inicial sea una
curva de 90° ya que las cenizas obstruirían en poco tiempo el pasaje de los humos
ocasionando así problemas de tiro a la estufa. (Véase fi gura 6).
Nótese el empleo de 2 curvas de 45° de manera de garantizar que las cenizas caigan
en la unión en "T" con tapón de inspección.
NO
Ceniza depositada en la curva de 90°
Plancha de protección
Curva de 45° Ø 80
Unión en "T" para la condensación
Fig.10
INSTALLAZIONE CON CANNA FUMARIA INTERNA
Este tipo de instalación (véase fi gura 5) no necesita de un humero aislado, ya que todo
el conducto de humos ha sido montado en el interior de la habitación.
En la parte inferior del humero se ha montado una unión en "T" con tapón de inspec-
ción. No es recomendable que la primera pieza instalada en la parte inicial sea una
curva de 90° ya que las cenizas obstruirían en poco tiempo el pasaje de los humos
ocasionando así problemas de tiro a la estufa. (Véase fi gura 6).
Tubo non
coibentato
SI
Tubo non
coibentato
INSTALACIÓN CON CONDUCTO DE HUMOS INTERNO / EXTERNO
Protección de las lluvias
Fig.5
SI
Unión en "T" para la
condensación
NO
Ceniza depositada en la curva de 90°
Fig.8
Protección de las lluvias
Conducto de humos
aislado
Tubo aislado
Fig.7
Unión en "T" para la
condensación coibentato
Unión en "T" para la
condensación
