Inhaltszusammenfassung für Hammer CROSS JUMP

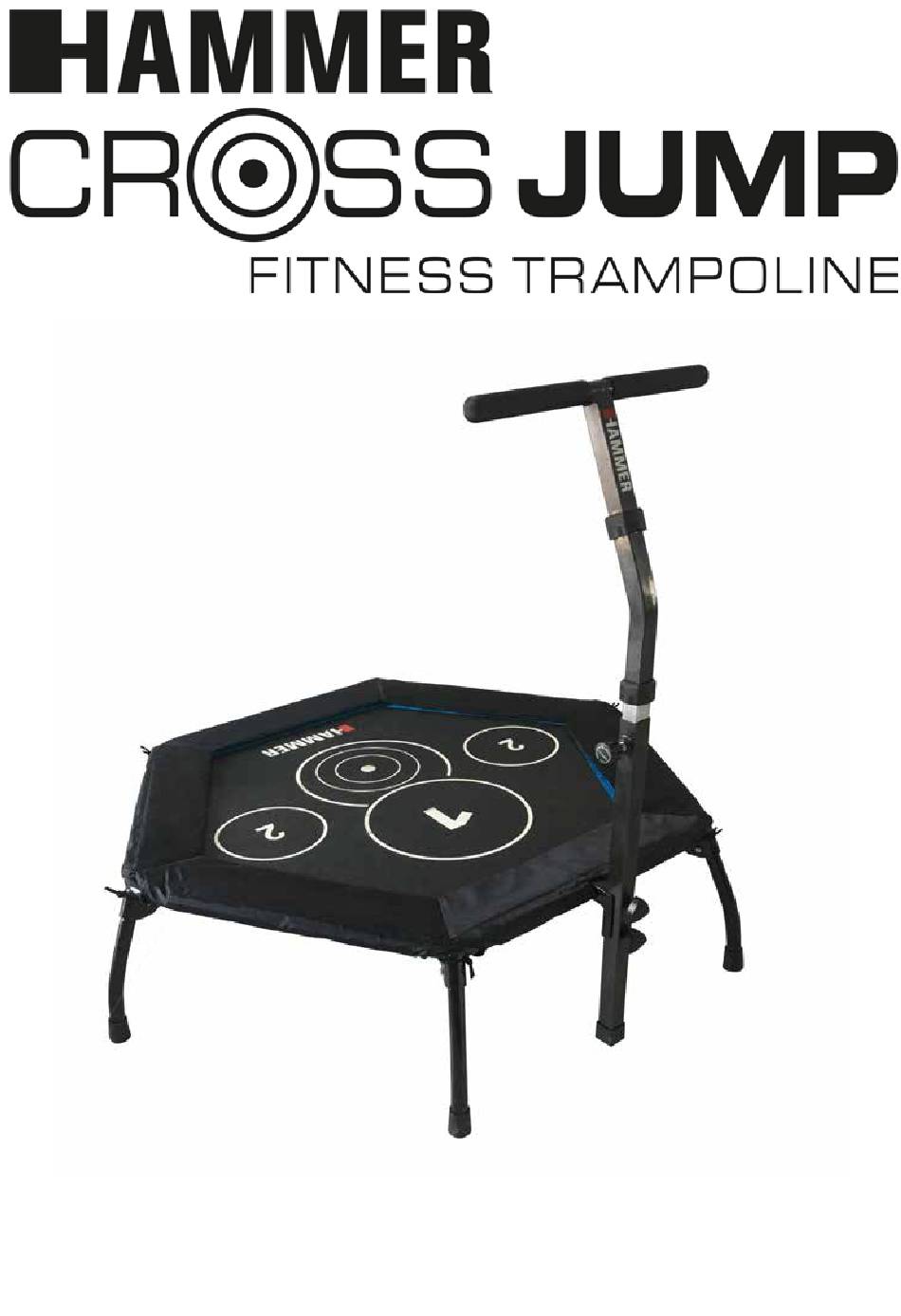

- Seite 1 Item No.: 66426V3 ID: 0620...
-
Seite 2: Safety Instructions
SICHERHEITSHINWEISE Safety instructions Max. Belastbarkeit 130 kg. Max. user weight is 130 kg. Das Trampolin darf nur für seinen bestimmungsgemäßen The trampolin should be used only for its intended purpose. Zweck verwendet werden! Jegliche andere Verwendung unzulässig Any other use of the item is prohibited and maybe möglicherweise gefährlich. - Seite 3 3. Montage 3. Assembly Um den Zusammenbau des Gerätes für Sie so einfach wie möglich In order to make assembly of the item as easy as possible for zu gestalten, haben wir die wichtigsten Teile bereits vormontiert. you, we have preassembled the most important parts. Before you Bevor Sie das Gerät zusammenbauen, sollten Sie bitte diese assemble the equipment, please read these instructions carefully Aufbauanleitung sorgfältig lesen und danach Schritt für Schritt, wie...
- Seite 4 1. Entriegeln Sie alle Standfüße bei den Rahmenteilen. Klappen Sie diese auf bis sie hörbar einrasten. 1. Unfold all feet till you hear a klick and they are secured! 2. Verbinden Sie nun alle Rahmenteile und fixieren immer zwei Rohre mit einer Innensechskantschraube (13), zwei Unterlegscheiben (14) (1x oben und 1x unten) und einer Mutter (15).
- Seite 5 5. Fixieren Sie wie unter Schritt 4 beschrieben, alle Ecken mit den schwarzen Gummizügen. 5. Complete the fixation of the mat to frame with the six black ropes on jumping mat , each corner has one and have them go thru the leg to attached to the frame 6.
- Seite 6 7. Die folgenden Schritte müssen zu zweit durchgeführt werden. Spannen Sie den Gummizug nach der ersten Schlaufe maximal. Fixieren Sie diese Position mit dem Metallclip. Führen den Gummizug um das Rohr und durch die nächste Schlaufe und dann durch alle Schlaufen hindurch ( Siehe Bild Schritt 8). Nach jeder Schlaufe fixieren Sie den Gummizug mit dem Metallclip.
- Seite 7 10. Verfahren Sie wie oben beschrieben auf der ge- 11. Verfahren Sie wie oben beschrieben nun mit der genüberliegenden Seite identisch. linken Seite der bereits fertiggestellten Seite 10. Complete the second section of bungee cords. Re- identisch. member for an easy assembly, assemble the bungee 11.
- Seite 8 17. Beginnen Sie mit dem Spannen der Schutzabde- 18. Spannen Sie den Gummi immer soweit, dass er ckung an der Stütze des Handlaufes. über die Füße gezogen werden kann. 17. Begin with the section of frame rail with handle 18. Pull out the rope from safety cover and make it go bar tube.
- Seite 9 23. Ziehen Sie die Griffschraube heraus und führen 24. Schieben Sie die zweite Schraubenabdeckung den Handlauf ein. Lassen Sie die Griffschraube los über den Griff. Montieren Sie den Griff am Handlauf und drehen diese fest. und schieben die Schraubenabdeckung nach unten. 23.
- Seite 10 Teileliste / Parts list Position 66426V3 Bezeichnung Description Menge/Quantity 66426V3-1-1 Hauptrahmen Mainframe -1-2 Gummibefestigung Elastic rope lock -1-3 Innensechskantschraubenpaar Pair of lock screws -1-4 Standfuß -1-5 -1-6 Feder Spring -1-7 Ring Ring -1-8 Druckknopf Press button -1-9 No need -1-10 Standfußkappe Round foot cover Rahmenteil mit Aufnahme...
- Seite 11 Gewährleistungsverpflichtungen des Verkäufers unberührt. Verschleißteile, welche in der Teileliste als diese ausgewiesen werden, unterliegen nicht den Garantiebedingungen. Der Garantieanspruch erlischt bei nicht bestimmungsgemäßem Gerbrauch, insbesondere in Fitness-Studios, Rehaeinrichtungen und Hotels. Importeur: Hammer Sport AG Von Liebig Str. 21 89231 Neu-Ulm...
- Seite 12 Artikel-Nummer, Seriennummer, Explosionszeichnung und Teileliste bereit Tel.: 0731-97488- 62 oder -68 Fax: 0731-97488-64 Montag bis Freitag von 09.00 Uhr bis 16.00 Uhr E-Mail: service@hammer.de Art.-Nr.:66426V3 Cross Jump Hammer Sport AG Serien Nr.: Abt. Kundendienst Von-Liebig-Str. 21 89231 Neu-Ulm Ort: ........Datum: .....
