Installation des Geräts
2.7 Anschließen des Geräts an das Netzwerk

Verbinden eines HSR-Rings und PRP-Netzwerks

In dieser Anwendung arbeitet das Gerät als eine von zwei HSR/PRP RedBoxes in einem
HSR-Ring, der mit LAN A oder LAN B im PRP-Netzwerk verbunden ist. Schließen Sie
das Gerät wie folgt an:
A
B
7 (Koppler)
1 bis 6

Verbinden von HSR-Ringen

In dieser Anwendung arbeitet das Gerät als HSR/HSR RedBox in einem HSR-Ring,
der mit einer anderen HSR/HSR RedBox verbunden ist. Wenn verbunden, bilden die
beiden HSR/HSR RedBoxes eine QuadBox oder ein Vierfach-Port-Gerät. Schließen Sie
das Gerät wie folgt an:
Hinweis
Quadbox-Anwendungen bestehen üblicherweise aus zwei Quadboxes zwischen
jedem HSR-Ring.
24
Port Anschließen an...
Anschließen an Port B
der benachbarten HSR/
PRP RedBox oder an
den HSR-Ring
Anschließen an Port A
der benachbarten HSR/
PRP RedBox oder an
den HSR-Ring
An LAN A oder LAN B
anschließen
An einen oder mehrere
Singly Attached Nodes
(SAN) anschließen
1
B
2
B
B A
HSR-Ring
1
HSR/PRP RedBox (RUGGEDCOM RSG909R/
2
RSG908C/RSG910C)
HSR/RPR RedBox (RUGGEDCOM RSG907R)
3
PRP-Netzwerk
4

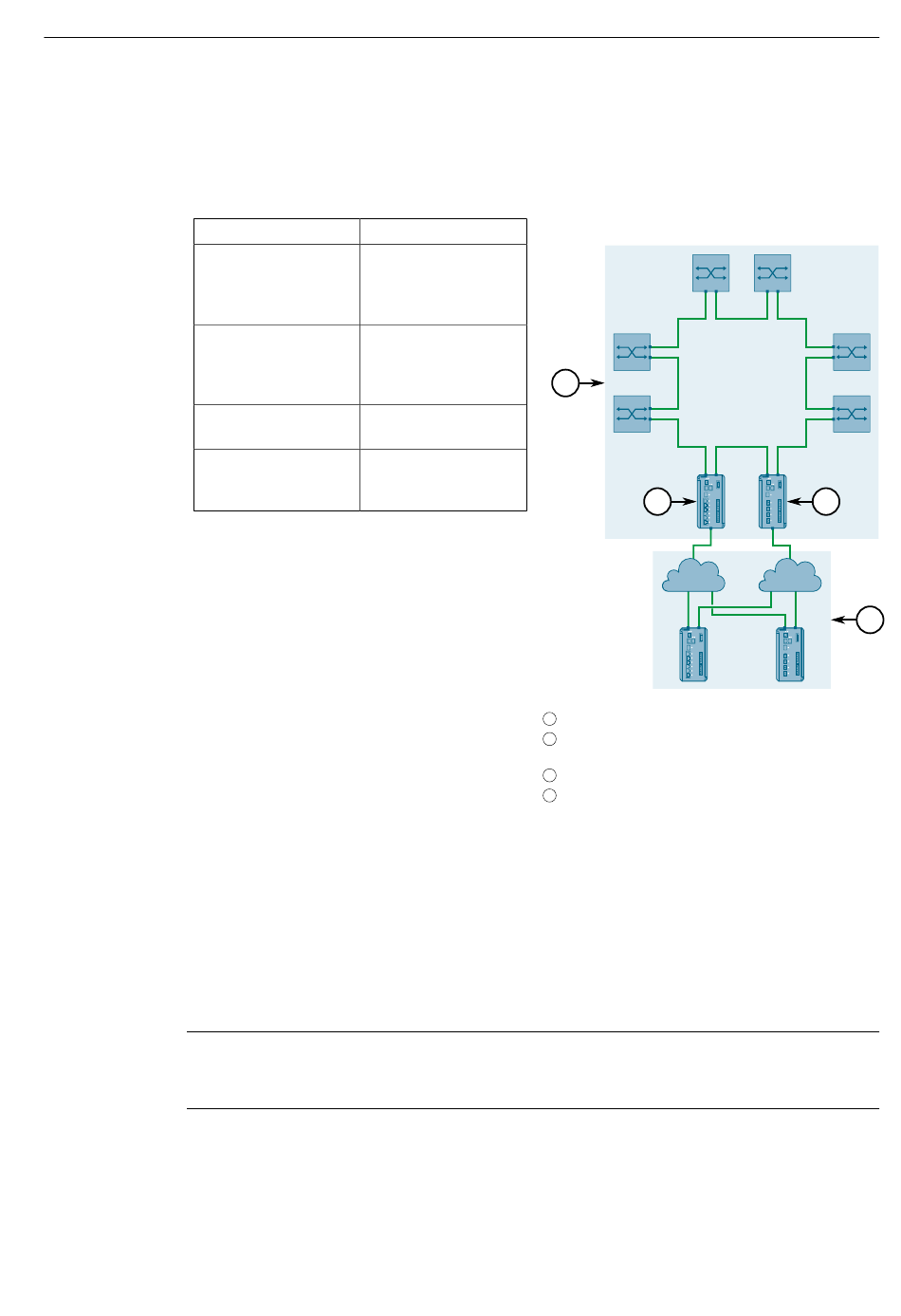

Abbildung 2.20 Kopplung HSR an PRP
Montagehandbuch, 04/2022, C79000-G8900-1388-14
A B A
3
5 5
A
4
B A
RUGGEDCOM RSG909R
