2.6.2
Beispielverdrahtungen
Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an
das Gerät angeschlossen wird.

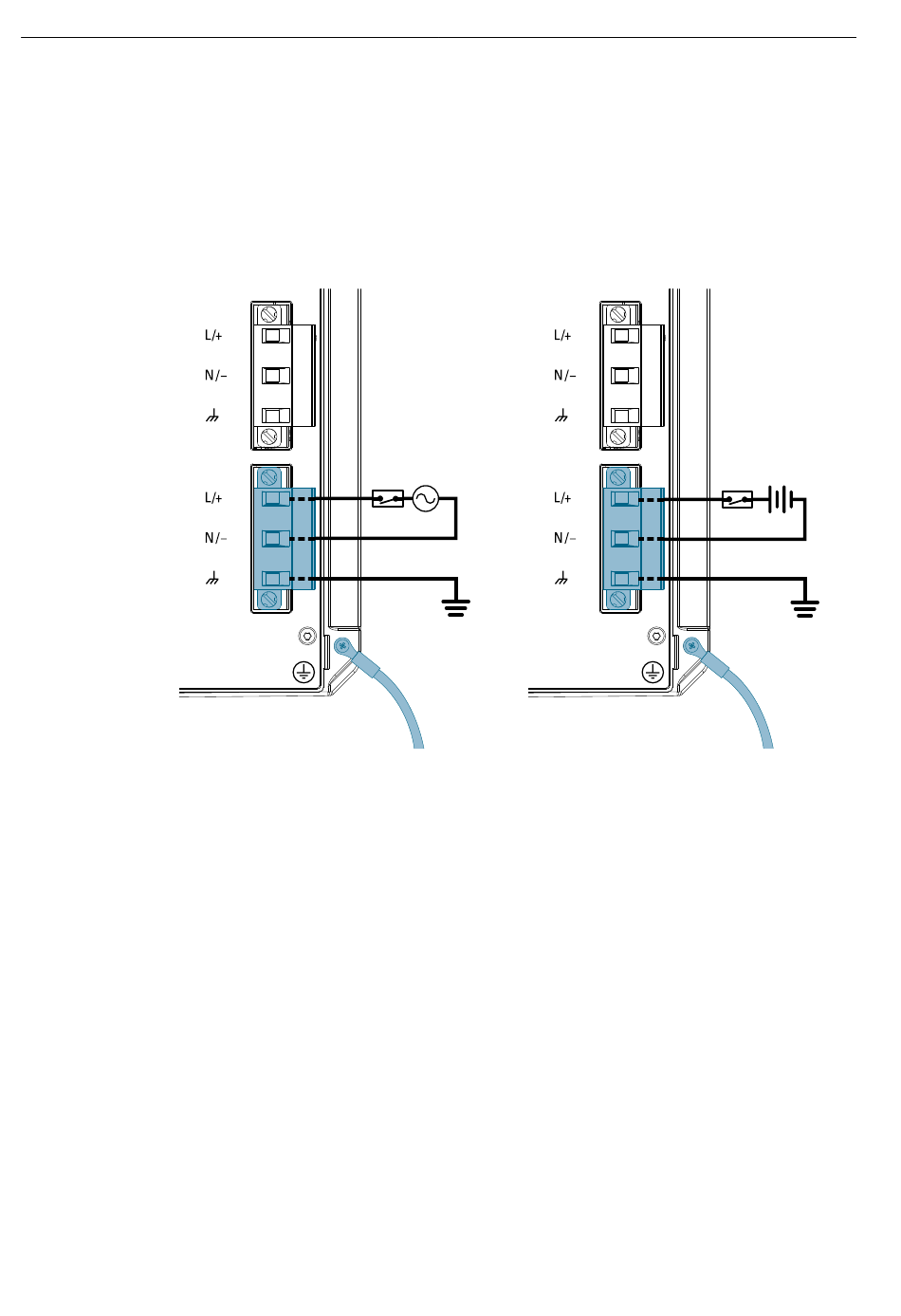

Konfigurationen HI-Stromversorgung
Abbildung 2.11
RUGGEDCOM RSG909R
Montagehandbuch, 04/2022, C79000-G8900-1388-14
Konfiguration einzelnes AC-
Netzteil HI
Installation des Geräts
2.6.2 Beispielverdrahtungen
Abbildung 2.12
Konfiguration einzelnes DC-
Netzteil HI
-
+
19
