- Seite 1 Gebrauchsanleitung Easytop-Probenahmeventil für die Probenahme von Trinkwasser (PWC/PWH/PWH-C) nach TrinkwV Modell Baujahr (ab) 2223.4 07/2013...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Gewindeverbindung 2.3.3 Kompatible Bauteile 2.3.4 Technische Daten 2.4 Verwendungsinformationen 2.4.1 Korrosion 2.5 Erforderliches Zubehör Handhabung 3.1 Montageinformationen 3.1.1... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Planung, Ausführung, Betrieb und DIN EN 806 Teil 1 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 2 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 3... - Seite 5 Produktinformation Regelwerke aus Abschnitt: Medien Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser Trinkwasserverordnung (TrinkwV) Regelwerke aus Abschnitt: Produktbeschreibung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser-Installati‐ Trinkwasserverordnung (TrinkwV) onen Eignung für Trinkwasser-Installati‐ DIN 50930-6 onen Anforderungen an Kunststoffkom‐...
-
Seite 6: Bestimmungsgemäße Verwendung
Betrieb und Wartung Trinkwasser- DIN EN 806-5 Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit Viega ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Trinkwasser-Installationen Industrieanlagen Für Planung, Ausführung, Betrieb und Wartung von Trinkwasser-Instal‐... -
Seite 7: Übersicht

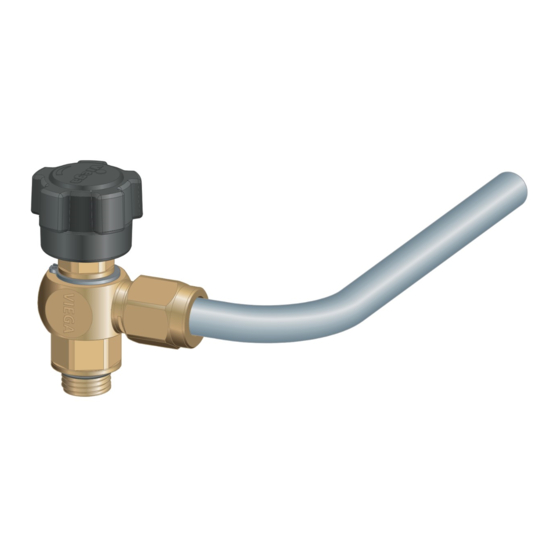

Produktinformation 2.3.1 Übersicht Die Easytop-Probenahmeventile entsprechen den Prüfan‐ forderungen geltender Richtlinien und sind für die regel‐ mäßige Beprobung in öffentlichen / gewerblichen Gebäuden einsetzbar, siehe Ä „Regelwerke aus Abschnitt: Übersicht“ auf Seite 5. Die Easytop-Systemarmaturen entsprechen den Prüfan‐ forderungen geltender Richtlinien, siehe Ä... -
Seite 8: Gewindeverbindung
G ¼ mit O-Ring 2.3.3 Kompatible Bauteile Wir empfehlen, das Modell mit Easytop-Armaturen zu verwenden. Wenden Sie sich mit Fragen zu diesem Thema auch an das Viega Ser‐ vice Center. 2.3.4 Technische Daten Beachten Sie für die Installation des Modells folgende Betriebsbedin‐... -
Seite 9: Erforderliches Zubehör
Produktinformation Erforderliches Zubehör Für die Montage des Modells mit einem G⅜-Innengewinde ist ein Übergangsnippel (Modell 2223.5) erforderlich. Easytop-Probenahmeventil... -
Seite 10: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Montagehinweise Die Platzierung der Probenahmeventile sollte nach den Vorschlägen geltender Richtlinien erfolgen, wobei vorhandene Prüf- oder Entlee‐ rungsöffnungen an Armaturen genutzt werden können, siehe Ä Kapitel 2.1 „Normen und Regelwerke“ auf Seite 4. Das Probenahmeventil kann durch mehrere Drehachsen an nahezu allen Stellen einer Anlage montiert werden: Auslaufrohr 360°... -
Seite 11: Montage
Handhabung Montage 3.2.1 Probenahmeventil montieren Probenahmeventil in ein G ¼-Innengewinde montieren Nach der Erstmontage muss eine Dichtheits- und Funkti‐ onsprüfung durchgeführt werden. Vor der Montage des Probenahmenentils sicherstellen, dass die Anlage drucklos ist. ▶ Den Entleerungsstopfen mit einem Innensechskantschlüssel (SW 5) herausdrehen. -
Seite 12: Dichtheitsprüfung
Handhabung ▶ Den Entleerungsstopfen mit einem Innensechskantschlüssel (SW 5) herausdrehen. ▶ Den Übergangsnippel mit einem Maulschlüssel (SW 19) eindrehen. INFO! Schrauben Sie die Teflon®-Dichtung komplett ein. ▶ Das Probenahmeventil mit einem Maulschlüssel (SW 17) eindrehen. INFO! Bei schlechter Zugänglichkeit kann das Handrad ent‐ nommen werden. -
Seite 13: Bedienung
Handhabung Bedienung 3.3.1 Probenahme Auslaufrohr desinfizieren Desinfizieren bzw. sterilisieren Sie das Auslaufrohr vor jeder Probenahme. Das Probenahmeventil kann auch bei demontiertem Handrad mit einem Entlüftungsschlüssel bedient werden. ▶ Das Auslaufrohr thermisch oder chemisch desinfizieren bzw. sterili‐ sieren, z. B. beflammen. Im Folgenden wird die thermische Desinfektion beispielhaft anhand des Probenahmeventils an einem Zirkulationsregulierventil erklärt. -
Seite 14: Beschilderung Montieren
Handhabung ▶ Das Rohr gleichmäßig erwärmen. Bei einer gleichmäßigen Erwär‐ mung des Auslaufrohrs und sorgsam geführter Flamme besteht keine Gefahr, dass das Ventil beschädigt wird. ▶ Das Auslaufrohr soll eine Temperatur von ca. 80 °C erreichen. Bei einer gleichmäßigen Führung der Flamme entlang des Rohrs ist nach ca. -
Seite 15: Entsorgung
Handhabung ▶ Das Handrad der Betätigungseinheit abziehen. ▶ Die Beschilderung einhängen. ▶ Das Handrad wieder aufstecken. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Easytop-Probenahmeventil... - Seite 16 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN220339...
