Anzeige Drehen; Anzeigemodul Drehen - Endress+Hauser Micropilot FMR50 FOUNDATION Fieldbus Kurzanleitung

Montage
5.9

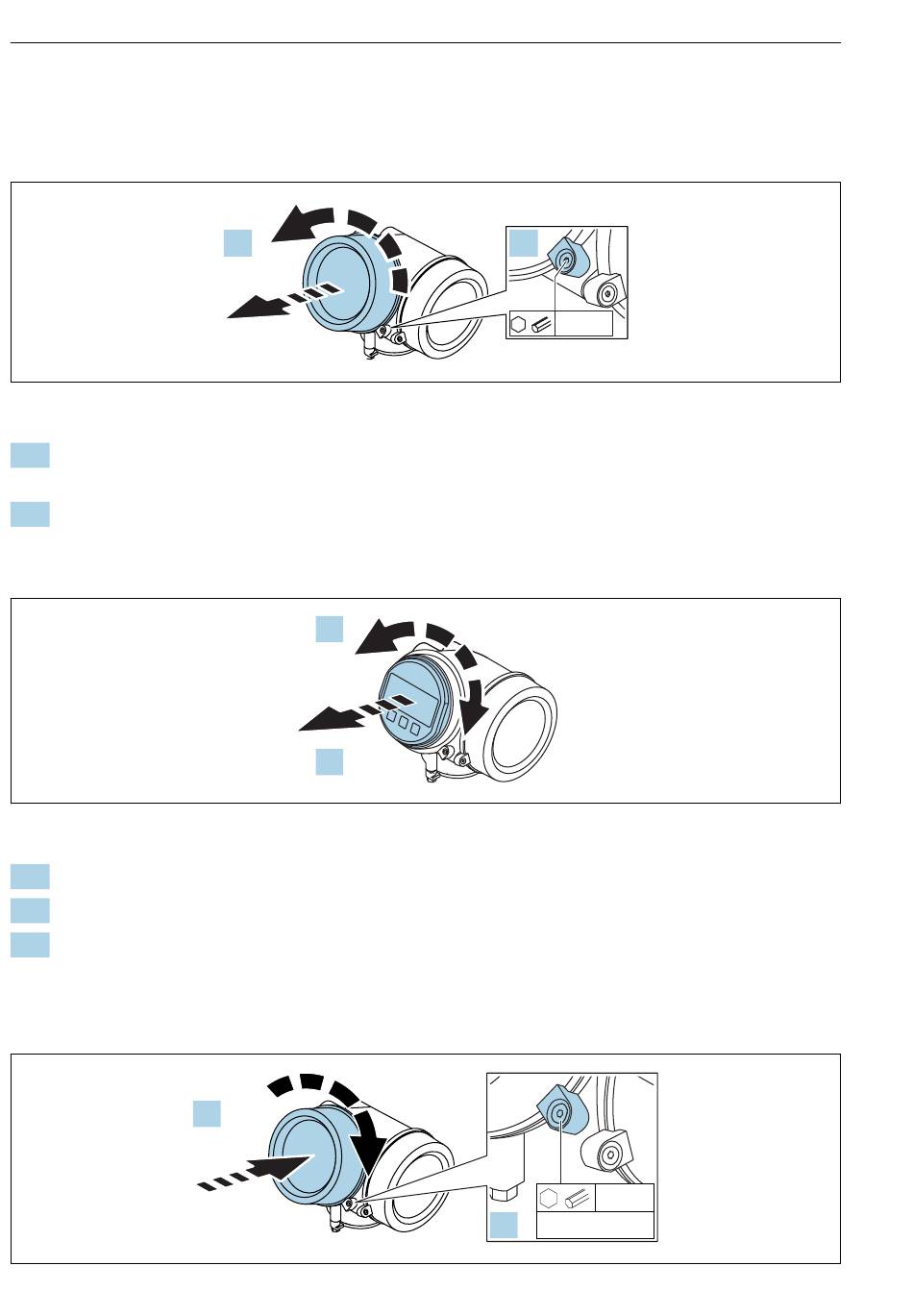

Anzeige drehen

5.9.1 Deckel öffnen
1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel
(3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
2. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen.
5.9.2

Anzeigemodul drehen

1. Anzeigemodul mit leichter Drehbewegung herausziehen.
2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung.
3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen
und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
5.9.3 Deckel Elektronikraum schliessen
14
2.
2.
1.
1.
Micropilot FMR50 FOUNDATION Fieldbus
1.
3 mm
3 mm
2. 2.5 Nm
A0021430
A0036401
A0021451
