6 | Installation der Einheit

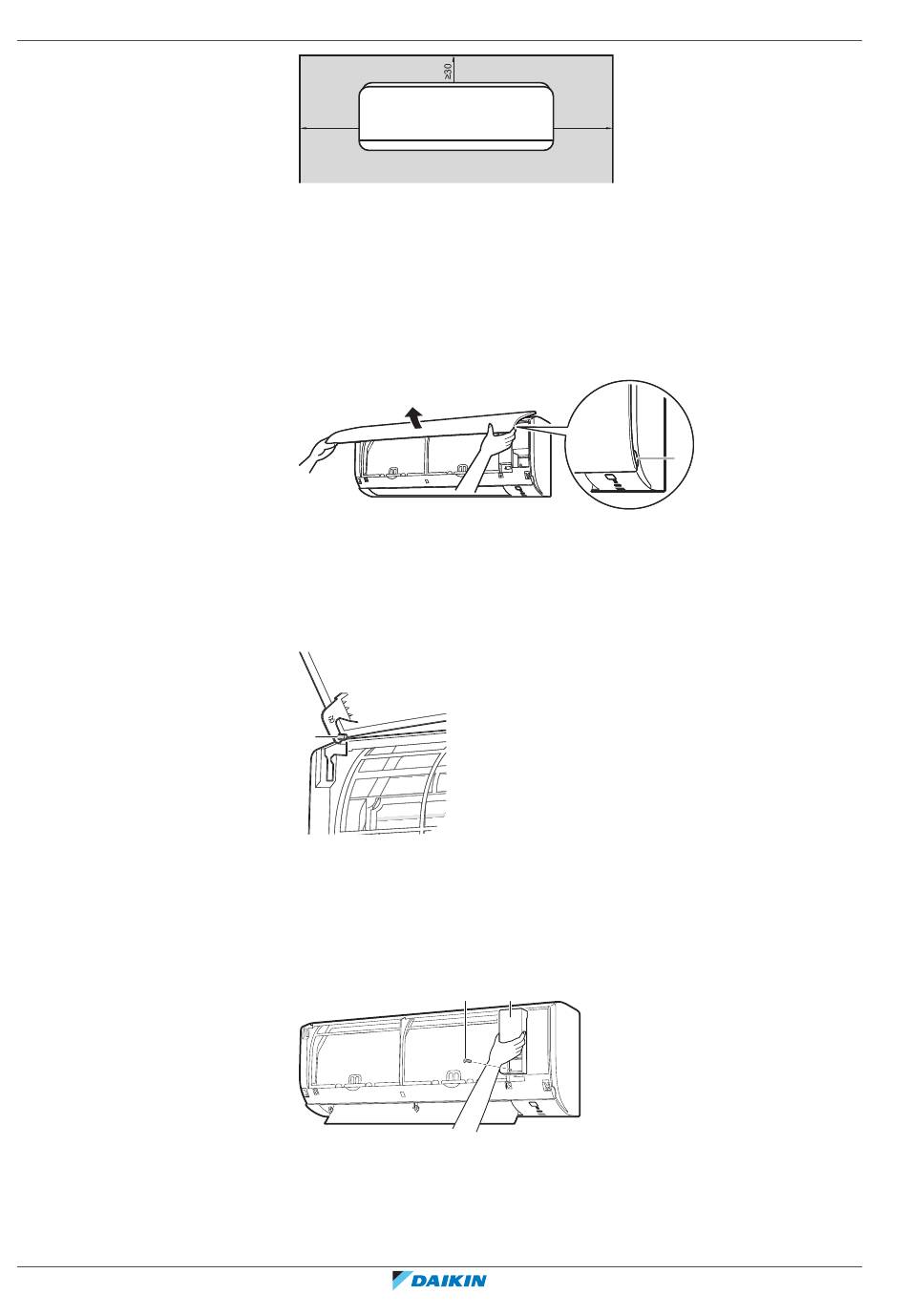

6.2 Einheit öffnen

6.2.1 Die Frontblende abnehmen

6.2.2 Die Wartungsblende öffnen
Referenz für Installateure
24
≥50
1 Auf beiden Seiten der Frontblende die Laschen fassen und die Frontblende
öffnen.
a Blendenlaschen
2 Die Frontblende nach links oder rechts schieben und dann zum eigenen
Körper hin ziehen, um sie zu entfernen.
Ergebnis: Der Frontblendenwelle wird auf 1 Seite getrennt.
3 Trennen Sie die Frontblendenwelle auf der anderen Seite auf dieselbe Weise.
a
a Frontblendenwelle
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.
a Schraube von Wartungsblende
b Wartungsblende
≥50
(mm)
a b
a
FTXP-M, FTXF-D, ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12Q – 2022.06
