Ein Loch In Die Wand Bohren; Rohranschluss-Abdeckung Entfernen - Daikin FTXP50M2V1B Referenz Für Installateure

a Empfohlene Befestigungspunkte der Montageplatte
b Fach für Rohranschluss-Abdeckung
c Laschen zum Unterbringen einer Wasserwaage
d Loch durch die Wand Ø65 mm
e Abflussschlauch

6.3.2 Ein Loch in die Wand bohren

6.3.3 Rohranschluss-Abdeckung entfernen

FTXP-M, FTXF-D, ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12Q – 2022.06
VORSICHT
Bei Wänden, die einen Metallrahmen oder eine Metallplatte enthalten, benutzen Sie
eine in die Wand eingebettete Rohrleitung mit einer Wandabdeckung bei der
Wanddurchführungsöffnung, damit keine Hitze, Stromschlaggefahr oder Brandgefahr
entstehen können.
HINWEIS
Denken Sie daran, die Zwischenräume um die Rohre herum mit Dichtungsmaterial
(bauseitig zu liefern) zu füllen, damit kein Wasser eindringen kann.

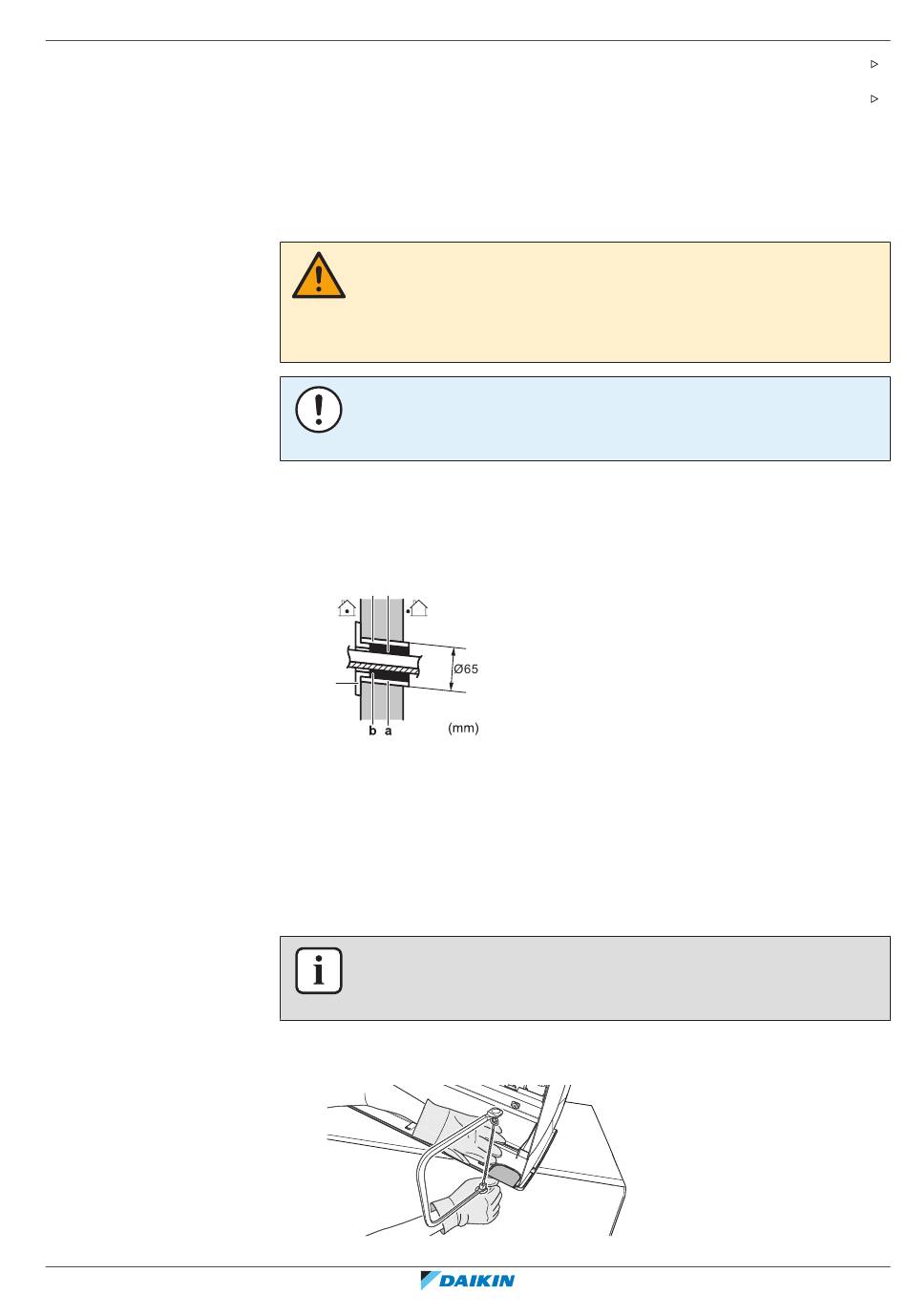

1 Bohren Sie durch die Wand eine 65 mm starke Wanddurchführungsöffnung,
die nach außen hin ein Gefälle nach unten aufweist.
2 In das Loch ein Rohr einsetzen, das in die Wand einzubetten ist.
3 In das Wandrohr eine Wandabdeckung einsetzen.
a b
c
a In die Wand einzubettendes Rohr
b Kitt
c Abdeckung von Wanddurchführungsöffnung
4 Nach Fertigstellung der Verkabelung und der Verlegung der Rohre für
Kältemittel und Abfluss NICHT vergessen, die Zwischenräume mit Kitt
abzudichten.
INFORMATION
Um das Rohr rechts, rechts unten, links oder links unten anzuschließen, MUSS die
Rohranschluss-Abdeckung entfernt werden.
1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss-
Abdeckung ausschneiden.
6 Installation der Einheit
|
f1 Messpunkt für Mitte des Rohrduchführungslochs "
" (nach links)
f2 Messpunkt für Mitte des Rohrduchführungslochs "
" (nach rechts)
g Gasrohr-Ende
h Flüssigkeitsrohr-Ende
i Mitte der Einheit
Referenz für Installateure
27
