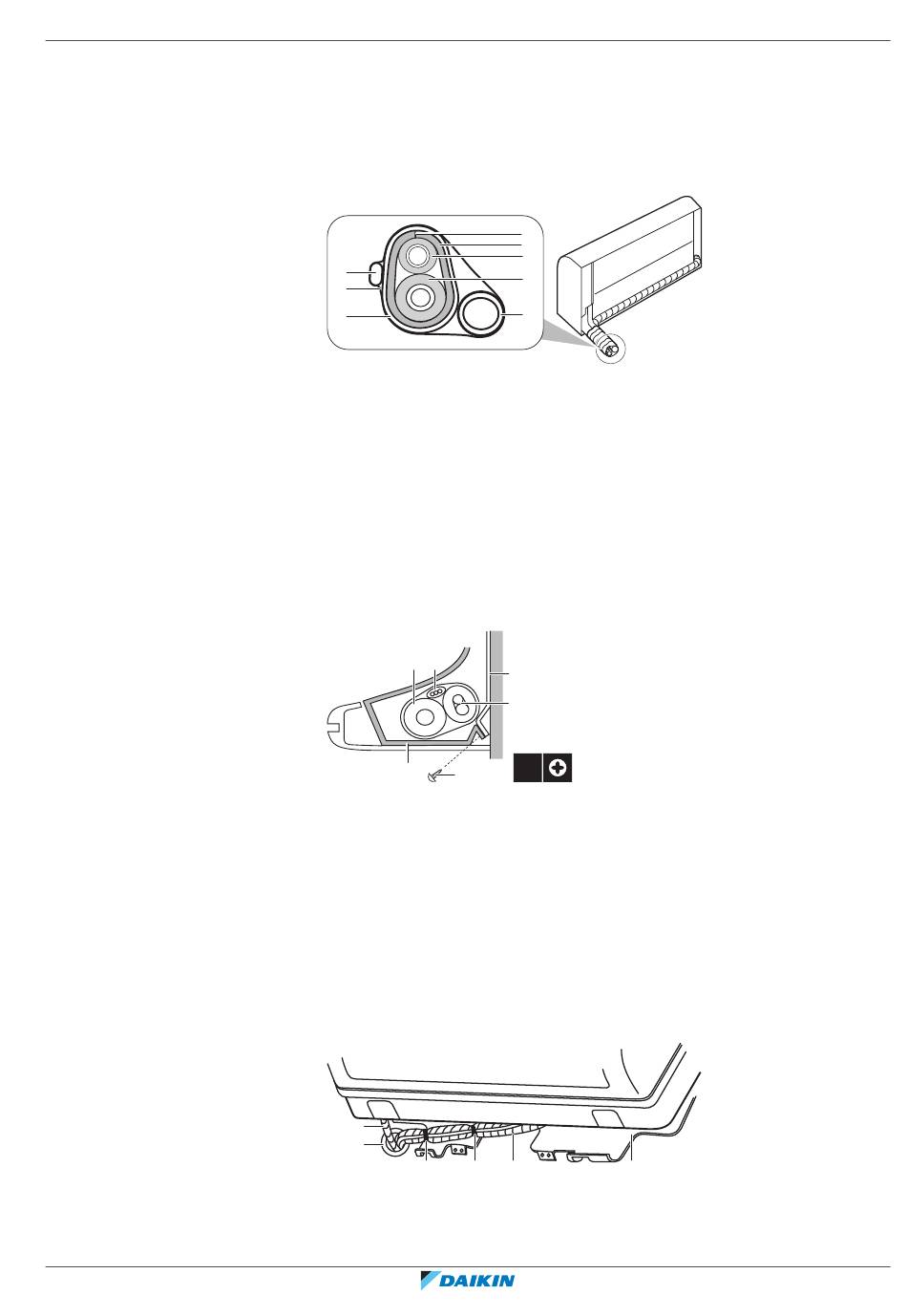

9 Abschließen der Installation des Innengeräts
9.1 Abflussrohr, Kältemittelrohrleitung und Verbindungskabel isolieren
9.2 Die Rohre durch die Wanddurchführung führen
FTXP-M, FTXF-D, ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12Q – 2022.06
9
f
g
h
a Schlitz
b Abdeckung Heizungsrohrisolierung
c Flüssigkeitsleitung
d Gasleitung
e Abflussrohr
f Verbindungskabel
g Isolierband
h Vinyl-Klebeband
1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel sind installiert.
Die Kältemittelleitungen, das Verbindungskabel und den Abflussschlauch mit
Isolierband umwickeln und bündeln. Beim Umwickeln so vorgehen, dass bei
jeder Umwicklung die jeweils vorige Umwicklung um eine halbe Bandbreite
überlappt wird.
a b
f
e
a Ablaufschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelrohre
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen
1 Verlegen Sie die Kältemittelrohre entlang des Rohrverlauf, wie er auf der
Montageplatte gekennzeichnet ist.
a
b
c
a Ablaufschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten
c Vinyl-Klebeband
d Isolierband
Abschließen der Installation des Innengeräts
|
a
b
c
d
e
c
d
2×
c d e
