6 | Installation der Einheit
6.4 Abflussrohr anschließen
In diesem Kapitel

6.4.1 Allgemeine Leitlinien

Referenz für Installateure
28

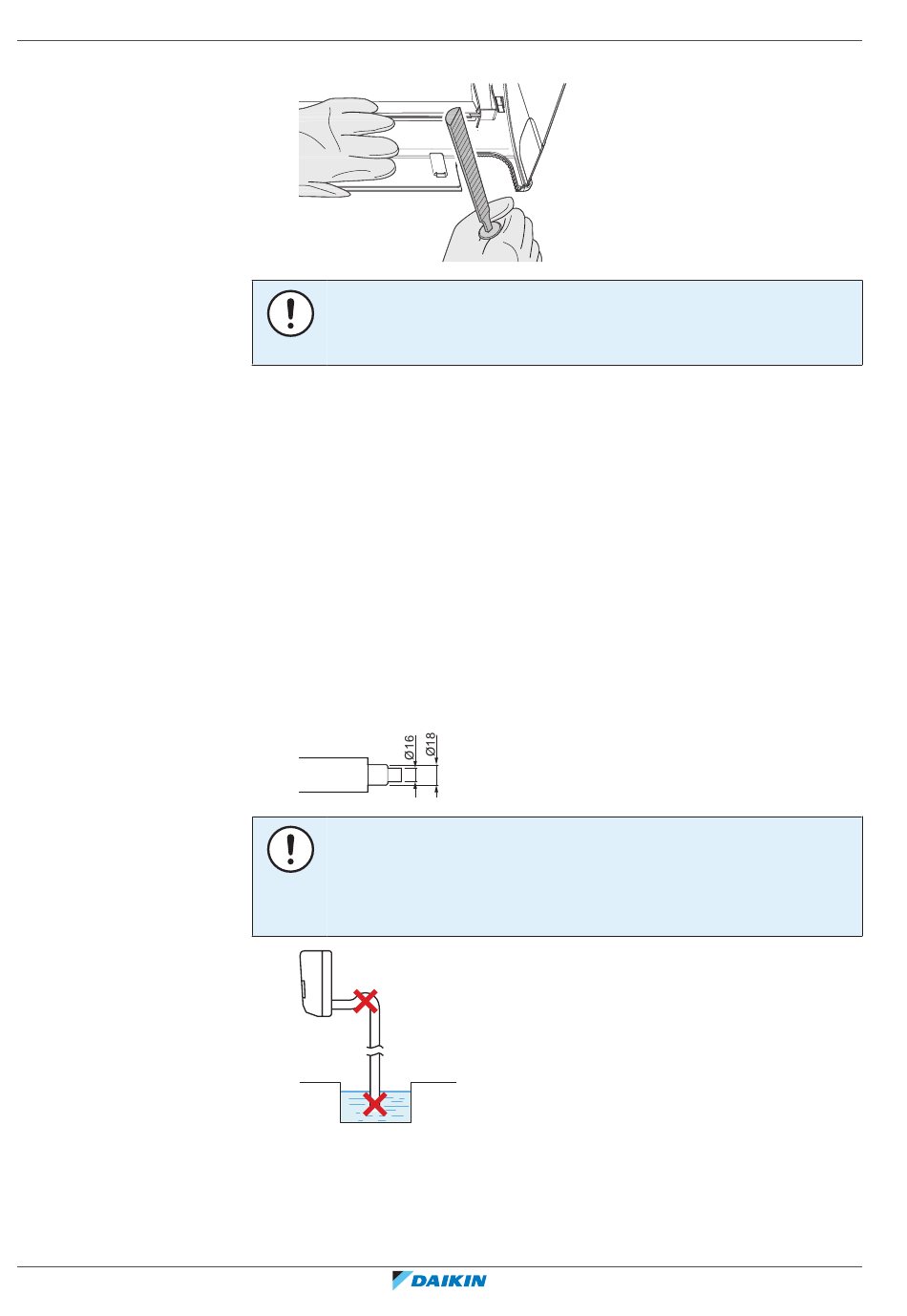

2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen.
HINWEIS
KEINE Kneifzange verwenden, um die Rohranschluss-Abdeckung zu entfernen, weil
dadurch das Frontgitter beschädigt werden würde.
6.4.1

Allgemeine Leitlinien..............................................................................................................................................

6.4.2 Rohranschluss rechts, hinten rechts oder unten rechts .......................................................................................
6.4.3 Rohranschluss links, hinten links oder unten links ................................................................................................
6.4.4 Auf Wasserleckagen prüfen ...................................................................................................................................
▪ Rohrleitungslänge. Die Abflussrohrleitung so kurz wie möglich halten.
▪ Rohrstärke. Falls der Abflussschlauch verlängert werden muss oder ein
eingebettetes Abflussrohr erforderlich ist, dann benutzen Sie entsprechende
Teile, die für das vordere Schlauchende passend sind.
HINWEIS
▪
Den Abflussschlauch so installieren, dass er ein Gefälle nach unten aufweist.
▪
Fangstellen sind NICHT zugelassen.
▪
Das Ende des Schlauchs NICHT in Wasser legen.
▪ Abflussschlauch-Verlängerung. Benutzen Sie einen bauseitig zu liefernden
Schlauch mit Ø16 mm Innendurchmesser, um damit den Abflussschlauch zu
verlängern. Im Innenabschnitt der Abflussschlauchverlängerung NICHT das Rohr
zur Wärmeisolierung vergessen.
28
29
30
30
FTXP-M, FTXF-D, ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12Q – 2022.06
