Jolly Mec EASY 80 Plus 4S Einbau-, Betriebs- Und Wartungsanleitung Seite 23

Fig. 18
Fig. 19
Fig. 20
Fig. 21
ACHTUNG!
Die elektrischen Anschlüsse sind, gemäß den geltenden Normen von Fachpersonal durchzuführen (2014/30/UE
und 2014/35/UE)

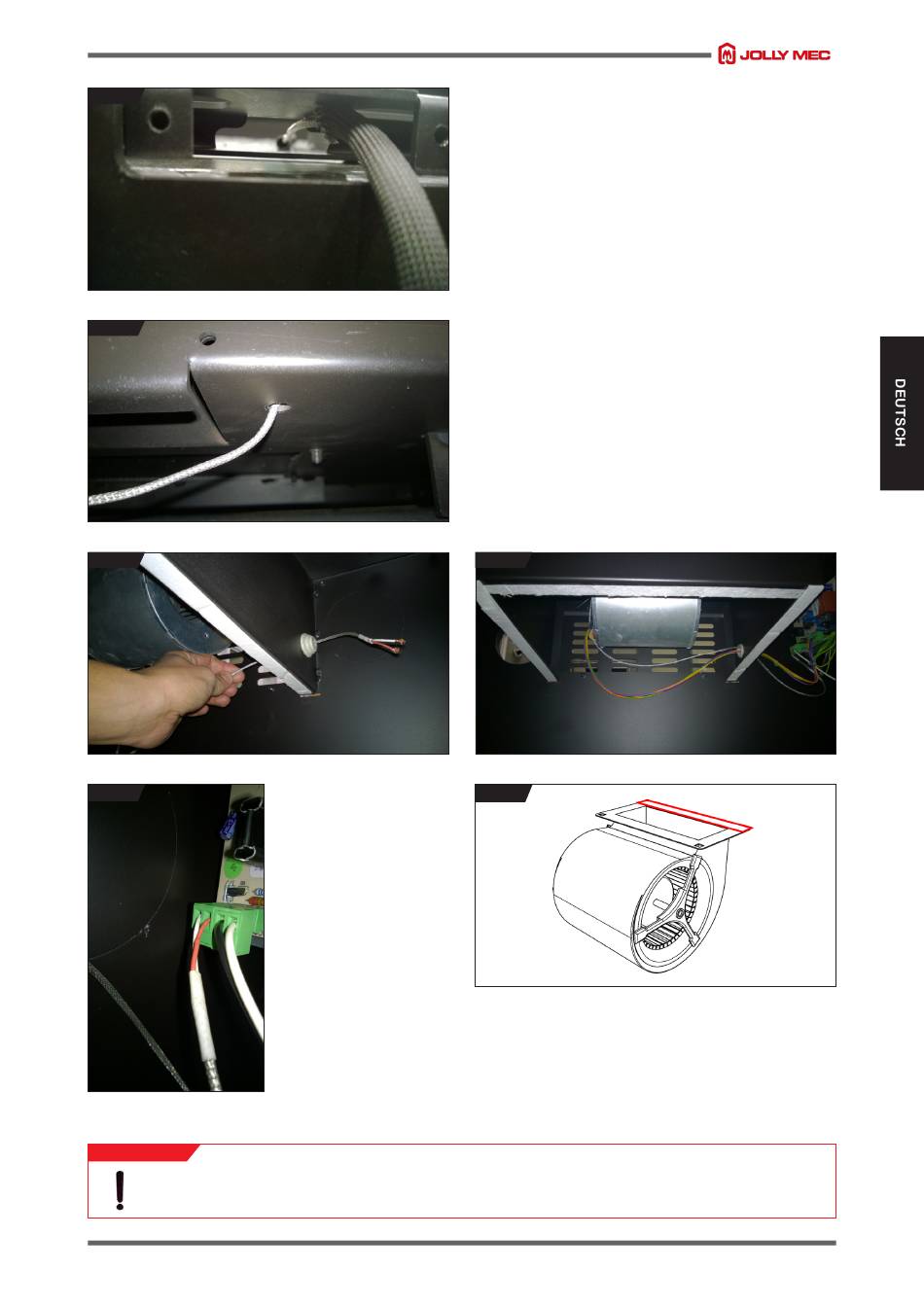

wird (Fig. 18), bis es in der Nähe des Gebläseanschlusses
austritt (Fig. 19).
6. Die Lufttemperatur-Sonde an die Klemme der Steuerung
anschließen und sie hierfür durch die Kabeldurchführung
aus Gummi laufen lassen (Fig. 20), und die Kabel in die
vorgesehene Klemme einführen (Fig. 21)
7. Die Kabel an die Klemmleiste des Gebläses anschließen und
sie hierfür in der Kabeldurchführung aus Gummi laufen lassen
(Fig. 22).
8. Den hinteren Rand des Gebläses (Fig. 23) nach unten biegen,
um Vibrationen und Geräusche zu vermeiden, ihn mit den
Schrauben in den Sitz einführen und befestigen.
9. Sobald das Ventilator mit Schrauben befestigt und elektrisch
verbunden ist und der Fühler ans Gerät angeschlossen,
Konfigurieren Sie
Bedienungsanleitung SM032 Teil 1.4); nach dem testen des
Geräts-Betrieb sorgen Sie für die Schließung von Zugang zu
dem Fach und montieren Sie im umgekehrte Reihenfolge die
Komponenten wie in Punkt 1-2 angegebenen.
Fig. 22
Fig. 23
die Fernbedienung (siehe
23
