RFDEL-71B-SL
Universal dimmer (fl ush mounted)
EN
Universeller Dimmer (Unterputz)
DE
AT

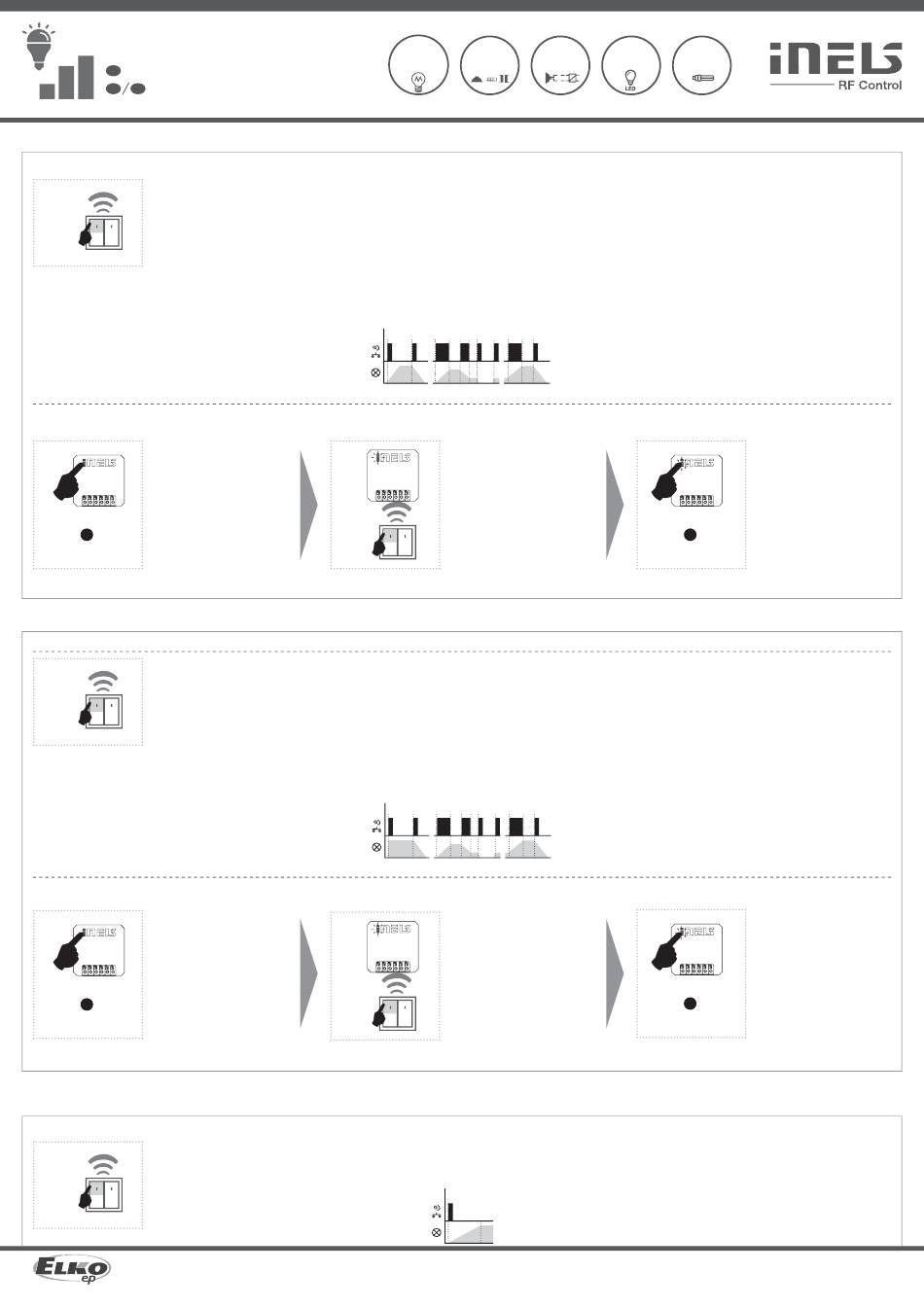

Light scene function 3 /
Lichtszenen Funktion 3
Description of light scene 3 /
Beschreibung der Lichtszene 3
a) By pressing the programmed button for less than 0.5s, the light fl uidly illu-
minates for a period of 3s (at 100% brightness). By pressing the button shortly
again, the light will continuously switch off for 3 seconds.
b) By pressing the programmed button for more than 0.5s, fl uid brightness regu-
1 x
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Programmierung
Press of programming but-
1
ton on actuator RFDEL-71B-
SL for 1 second will activate
actuator RFDEL-71B-SL into
programming mode. LED is
fl ashing in 1s interval.
Drücken der Programmiertas-
te am Aktor RFDEL-71B-SL für
1 x
> 1s
1 Sekunde, der Aktor wird in
PROG
den Programmiermodus ver-
setzt. LED blinkt im 1s-Intervall.
Light scene function 4 /
Lichtszenen Funktion 4
Description of light scene /
Beschreibung der Lichtszene 4
a) By pressing the programmed button for less than 0.5s, the light illuminates.
By pressing the button shortly again, the light will continuously switch off for
3 seconds (at 100% brightness).
b) By pressing the programmed button for more than 0.5s, fl uid brightness regu-
1 x
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on/off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Programmierung
Press of programming but-
1
ton on actuator RFDEL-71B-
SL for 1 second will activate
actuator RFDEL-71B-SL into
programming mode. LED is
fl ashing in 1s interval.
Drücken der Programmiertas-
te am Aktor RFDEL-71B-SL für
1 x
> 1s
1 Sekunde, der Aktor wird in
PROG
den Programmiermodus ver-
setzt. LED blinkt im 1s-Intervall.
Function sunrise /
Funktion Sonnenaufgang
Description of sunrise function /
After pressing the programmed button, the light begins to illuminate in the pro-
grammed time interval in a range of 2 seconds to 30 minutes.
1 x
Made in Czech Republic
2
3 x
2
4 x
Beschreibung von Funktion Sonnenaufgang
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
R
L
C
a) Durch Drücken der Programmiertaste kürzer als 0.5s, das Licht wird gleichmässig
über eine Zeit von 3 Sekunden eingeschaltet. Durch erneutes Drücken der Taste,
wird das Licht gleichmässig ausgeschaltet über 3 Sekunden (bei 100% Helligkeit).
b) Durch Drücken der Programmiertaste länger als 0.5s, wird die gleichmässige
Helligkeitsregelung aktiviert. Nach Loslassen der Taste wird die Helligkeit in
diesem Zustand gespeichert, und drücken Sie die Taste kurz darauf wird das
Licht an / aus in dieser Intensität geschaltet.
c) Es ist möglich, eine Intensitätsänderung jederzeit durch einen langen Druck
auf die Programmiertaste zu initiieren.
Der Aktor speichert den eingestellten Wert auch nach dem Trennen von der
Stromversorgung.
<0.5s
<0.5s >0.5s
>0.5s<0.5s <0.5s >0.5s
<0.5s
t=3s
t=3s
t=3s
a
b
c
Three presses of your selected
button on the RF transmitter as-
signs the function light scene 3
(must be a lapse of 1s between
individual presses).
3 x Tastendruck auf der gewähl-
ten Taste auf dem RF-Sender
programmiert
die
Funktion
Lichtszene 3 (es muss eine Pau-
se von 1s zwischen den einzel-
nen Tastenbetätigungnen ein-
gehalten werden).
a) Durch Drücken der Programmiertaste kürzer als 0.5s, das Licht leuchtet. Durch
erneutes Drücken der Taste, wird das Licht gleichmässig ausgeschaltet über
3 Sekunden (bei 100% Helligkeit).
b) Durch Drücken der Programmiertaste länger als 0.5s, wird die gleichmässige
Helligkeitsregelung aktiviert. Nach Loslassen der Taste wird die Helligkeit in
diesem Zustand gespeichert, und drücken Sie die Taste kurz darauf wird das
Licht an / aus in dieser Intensität geschaltet.
c) Es ist möglich, eine Intensitätsänderung jederzeit durch einen langen Druck
auf die Programmiertaste zu initiieren.
Der Aktor speichert den eingestellten Wert auch nach dem Trennen von der
Stromversorgung.
<0.5s
>0.5s
>0.5s<0.5s <0.5s >0.5s
<0.5s
<0.5s
t=3s
t=3s
a
b
c
Four presses of your selected
button on the RF transmitter as-
signs the function light scene 4
(must be a lapse of 1s between
individual presses).
4 x Tastendruck auf der gewähl-
ten Taste auf dem RF-Sender
programmiert
die
Funktion
Lichtszene 4 (es muss eine Pau-
se von 1s zwischen den einzel-
nen Tastenbetätigungnen ein-
gehalten werden).
Nach Betätigung der Programmieraste beginnt das Licht in dem programmier-
ten Zeitintervall in einem Bereich von 2 Sekunden bis 30 Minuten zu leuchten.
<0.5s
t=2s..30min
ESL
LED
Press of programming but-
3
ton on actuator RFDEL-71B-SL
shorter then 1 second will fi n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Drücken der Programmier-
taste am Aktor RFDEL-71B-SL
1 x
< 1s
kürzer als 1 Sekunde Program-
PROG
miermodus wird beendet,
LED Leuchtet nach der einge-
stellten Funktion.
Press of programming but-
3
ton on actuator RFDEL-71B-SL
shorter then 1 second will fi n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Drücken der Programmier-
taste am Aktor RFDEL-71B-SL
1 x
< 1s
kürzer als 1 Sekunde Program-
PROG
miermodus wird beendet,
LED Leuchtet nach der einge-
stellten Funktion.
