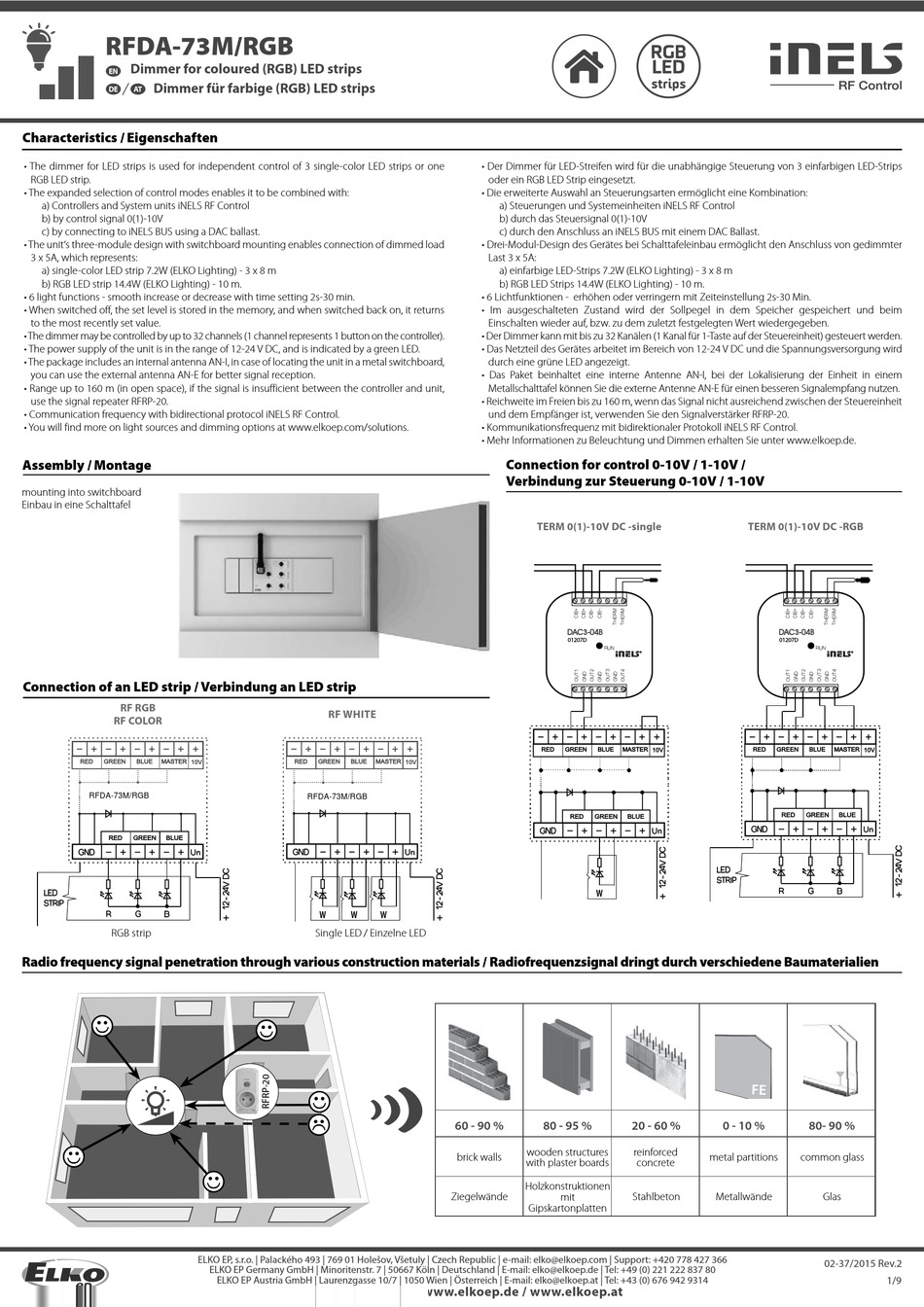

inels RFDA-73M/RGB Betriebsanleitung

RFDA-73M/RGB
Dimmer for coloured (RGB) LED strips
EN
Dimmer für farbige (RGB) LED strips
DE AT
Characteristics / Eigenschaften
• The dimmer for LED strips is used for independent control of 3 single-color LED strips or one
RGB LED strip.
• The expanded selection of control modes enables it to be combined with:
a) Controllers and System units iNELS RF Control
b) by control signal 0(1)-10V
c) by connecting to iNELS BUS using a DAC ballast.
• The unit's three-module design with switchboard mounting enables connection of dimmed load
3 x 5A, which represents:
a) single-color LED strip 7.2W (ELKO Lighting) - 3 x 8 m
b) RGB LED strip 14.4W (ELKO Lighting) - 10 m.
• 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• The dimmer may be controlled by up to 32 channels (1 channel represents 1 button on the controller).
• The power supply of the unit is in the range of 12-24 V DC, and is indicated by a green LED.
• The package includes an internal antenna AN-I, in case of locating the unit in a metal switchboard,
you can use the external antenna AN-E for better signal reception.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
Assembly / Montage
mounting into switchboard
Einbau in eine Schalttafel
Connection of an LED strip /
RF RGB
RF COLOR
RFDA-73M/RGB
RGB strip
Radio frequency signal penetration through various construction materials /
☺
☺
Verbindung an LED strip
RF WHITE
RFDA-73M/RGB
W W
Single LED / Einzelne LED
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
• Der Dimmer für LED-Streifen wird für die unabhängige Steuerung von 3 einfarbigen LED-Strips
oder ein RGB LED Strip eingesetzt.
• Die erweiterte Auswahl an Steuerungsarten ermöglicht eine Kombination:
a) Steuerungen und Systemeinheiten iNELS RF Control
b) durch das Steuersignal 0(1)-10V
c) durch den Anschluss an iNELS BUS mit einem DAC Ballast.
• Drei-Modul-Design des Gerätes bei Schalttafeleinbau ermöglicht den Anschluss von gedimmter
Last 3 x 5A:
a) einfarbige LED-Strips 7.2W (ELKO Lighting) - 3 x 8 m
b) RGB LED Strips 14.4W (ELKO Lighting) - 10 m.
• 6 Lichtfunktionen - erhöhen oder verringern mit Zeiteinstellung 2s-30 Min.
• Im ausgeschalteten Zustand wird der Sollpegel in dem Speicher gespeichert und beim
Einschalten wieder auf, bzw. zu dem zuletzt festgelegten Wert wiedergegeben.
• Der Dimmer kann mit bis zu 32 Kanälen (1 Kanal für 1-Taste auf der Steuereinheit) gesteuert werden.
• Das Netzteil des Gerätes arbeitet im Bereich von 12-24 V DC und die Spannungsversorgung wird
durch eine grüne LED angezeigt.
• Das Paket beinhaltet eine interne Antenne AN-I, bei der Lokalisierung der Einheit in einem
Metallschalttafel können Sie die externe Antenne AN-E für einen besseren Signalempfang nutzen.
• Reichweite im Freien bis zu 160 m, wenn das Signal nicht ausreichend zwischen der Steuereinheit
und dem Empfänger ist, verwenden Sie den Signalverstärker RFRP-20.
• Kommunikationsfrequenz mit bidirektionaler Protokoll iNELS RF Control.
• Mehr Informationen zu Beleuchtung und Dimmen erhalten Sie unter www.elkoep.de.
Connection for control 0-10V / 1-10V /
Verbindung zur Steuerung 0-10V / 1-10V
TERM 0(1)-10V DC -single
W
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände
Gipskartonplatten
RGB
LED
strips
01207D
W
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
Stahlbeton Metallwände
mit
TERM 0(1)-10V DC -RGB
01207D
80- 90 %
common glass
Glas
02-37/2015 Rev.2
