5.6 Collegamento interno
Assicurarsi che l'interruttore generale dell'impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
L'installazione e la manutenzione dell'unità e del sistema di ventilazione completo devono essere eseguite da un installatore
L'unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l'assemblaggio in fabbrica.
In caso in allungamento del cavo tra il comando esterno CTRL-V3 e la scheda madre del QCmev125 HYP, utilizzare un cavo 6 poli
di lunghezza max. 30 metri.
GIALLO/VERDE
GIALLO/VERDE
MARRONE

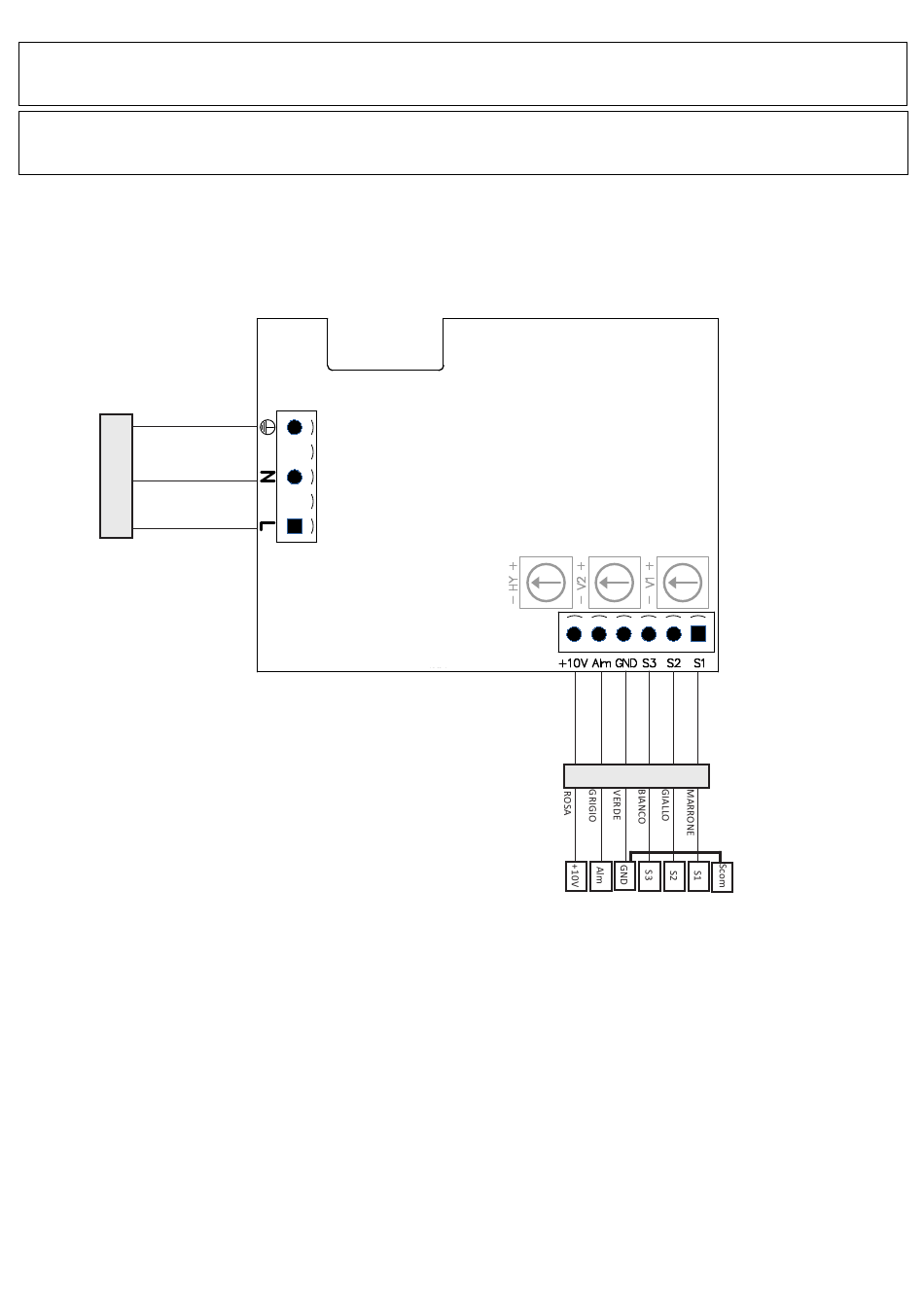

Fig. 5.k Collegamenti elettrici sulla scheda madre a bordo macchina.
Ingressi/comandi
N°1 connettore alimentazione AC.
N°1 connettore a 6 poli per CTRL-V3.
ordinaria o straordinaria o collegamento elettrico!
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
BLU
BLU
MARRONE
Ingresso ON/OFF
(contatto pulito)
ATTENZIONE
ATTENZIONE
CTRL-V3
CTRL-V3
