5.6 Interne elektrische Anschlüße
Vergewissern Sie sich, daß die Stromzufuhr zum Gerät unterbrochen ist, bevor Sie
Die Installation und Wartung des Geräts und der gesamten Lüftungsanlage müssen von einem autorisierten
Installateur und in Übereinstimmung mit den örtlichen Vorschriften und Bestimmungen durchgeführt werden.
Das Gerät muß geerdet werden
Die internen elektrische Anschlüße werden bei der Montage im Werk hergestellt.
Im Falle einer Verlängerung des Kabels zwischen der externen Steuerung CTRL-V3 und der Hauptplatine des QCmev125 HYP,
verwenden Sie ein 6-poliges Kabel (max. 30 Meter).
GELB/GRÜN
GIALLO/VERDE
MARRONE

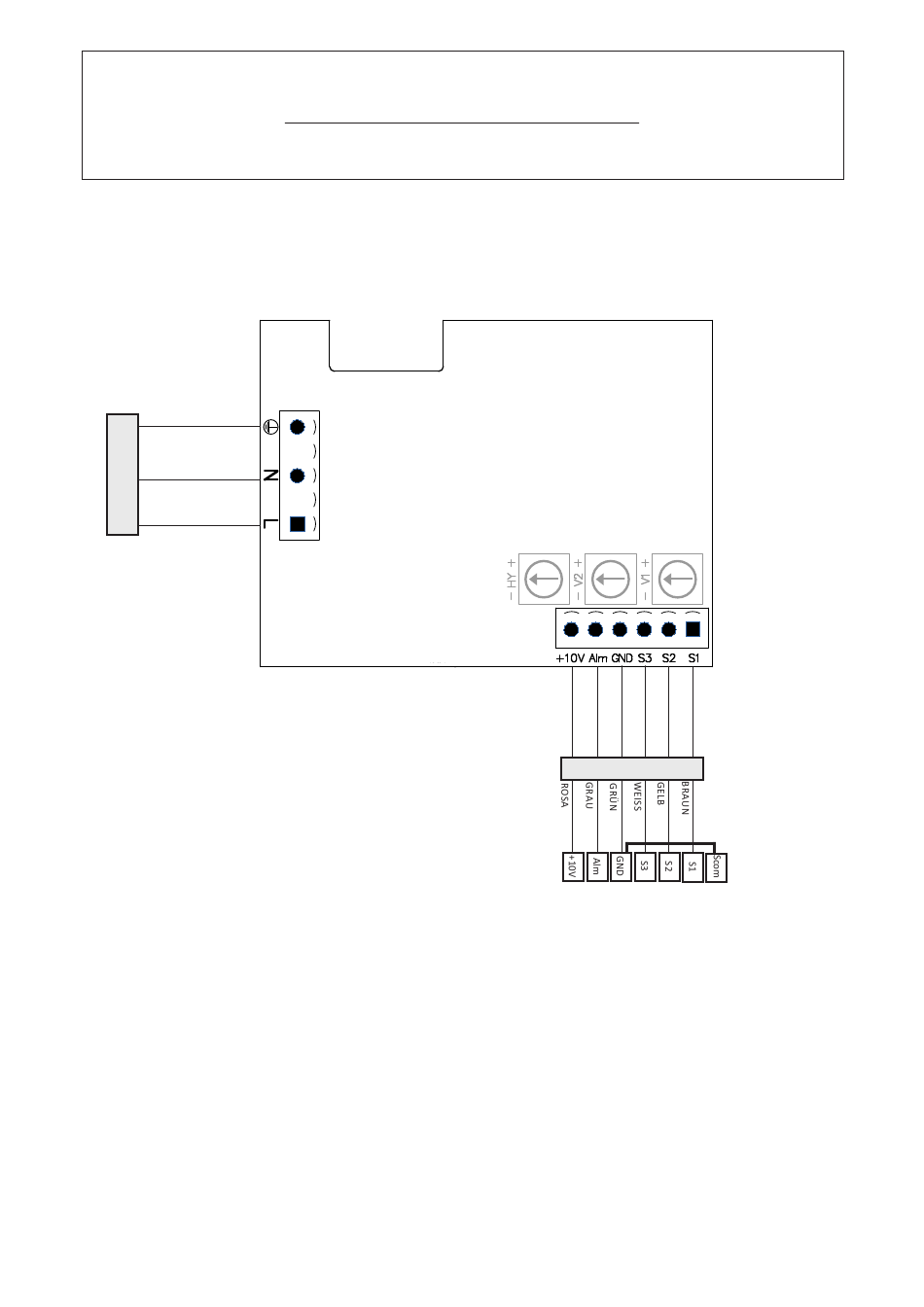

Abb. 5.k Elektrische Verkabelung auf der Hauptplatine des Geräts.
Eingänge / Steuerung
Nr. 1 AC-Stromanschluß.
Nr. 1 6-poliger Anschluß für CTRL-V3.
Installations-, Service-, Wartungs- oder Elektroarbeiten durchführen!
BLU
BLAU
BRAUN
Ingresso ON/OFF
(contatto pulito)
WARNUNG
CTRL-V3
CTRL-V3
23
